Guide de sélection des robinets à tournant sphérique filetés en acier inoxydable 1 PC vs 2 PC vs 3 PC

Les robinets à bille filetés en acier inoxydable sont des composants de base pour le contrôle des fluides dans les systèmes de tuyauterie industrielle. Grâce à leur construction compacte, leur fonctionnement rapide, leur étanchéité fiable et leur installation simple, ils sont largement adoptés dans le traitement de l'eau, le traitement chimique, la livraison de pétrole, le chauffage industriel et divers projets de tuyauterie générale. La plupart des acheteurs étrangers et des entrepreneurs en ingénierie ont du mal à faire la différence entre les vannes à bille filetées 1PC, 2PC et 3PC. Ces trois types varient considérablement en termes de conception structurelle, de coût, de tolérance à la pression, de performances de sécurité et de scénarios applicables. Choisir le mauvais type de vanne peut facilement entraîner des fuites de tuyaux, des problèmes de maintenance gênants et même des risques de sécurité cachés pour l'ensemble du projet. Ce guide pratique détaille les caractéristiques des vannes à bille filetées en acier inoxydable 1PC, 2PC et 3PC, aidant ainsi les ingénieurs et les acheteurs à sélectionner le modèle adapté aux conditions de travail spécifiques.

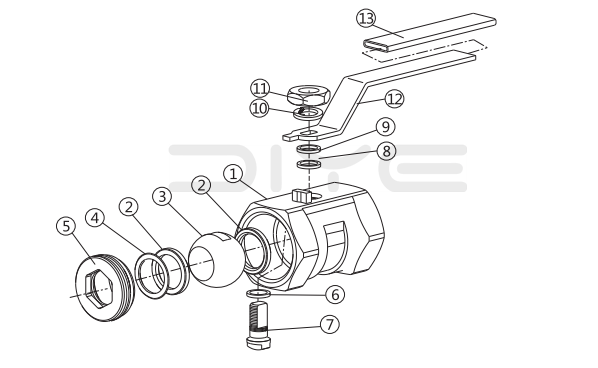

1. Qu'est-ce qu'un robinet à tournant sphérique fileté 1 PC ?

LeRobinet à bille fileté 1 pièce,ou un robinet à tournant sphérique monobloc, comporte un corps en acier inoxydable forgé intégré. Il s'agit de l'option la plus compacte et la plus légère parmi tous les modèles de robinets à bille filetés. Le noyau sphérique et les accessoires d'étanchéité sont assemblés d'un seul côté, ce qui donne une structure ultra simple avec un minimum d'espaces d'assemblage et moins de pièces vulnérables.

Caractéristiques et avantages :Ce type de vanne présente un faible coût de production, un faible encombrement et un poids léger. Il offre de solides performances d’étanchéité avec presque aucune fuite externe. La structure intégrée monobloc empêche efficacement le desserrage du corps et la pénétration moyenne lors d'un fonctionnement à long terme.

Limites:La structure forgée intégrale limite sa résistance à la pression, qui est inférieure à celle des modèles 2PC et 3PC. Étant donné que le corps de la vanne ne peut pas être démonté pour la maintenance, les utilisateurs doivent remplacer la vanne entière une fois que la bague d'étanchéité interne ou les composants principaux sont endommagés.

Conditions de travail applicables :Il s'adapte parfaitement aux systèmes de canalisations basse pression et conventionnels, y compris l'approvisionnement régulier en eau, la distribution de gaz commune et le transport de liquides non corrosifs. Il s'agit du choix le plus rentable pour les projets civils ordinaires et les systèmes de tuyauterie de support industriels économiques.

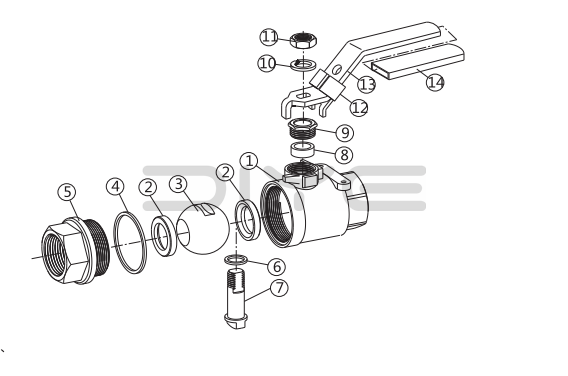

2. Qu'est-ce qu'un robinet à tournant sphérique fileté 2 pièces ?

LeRobinet à bille fileté 2 piècesadopte une structure divisée en deux parties, composée d'un corps de vanne primaire et secondaire fixé fermement par des filetages ou des boulons. En tant que modèle le plus populaire et le plus polyvalent sur le marché mondial des vannes industrielles, il offre un équilibre parfait entre un prix abordable, des performances stables et une maintenance facile.

Caractéristiques et avantages : D'un prix modéré, cette vanne offre une meilleure résistance à la pression que les alternatives 1PC et maintient une étanchéité stable dans la plupart des environnements industriels. Sa structure amovible en deux parties permet aux travailleurs de démonter partiellement la vanne pour le nettoyage interne, le remplacement du noyau sphérique et le renouvellement du joint PTFE, ce qui réduit considérablement les coûts de maintenance ultérieurs. La structure globale est suffisamment robuste pour résister à des impacts fréquents à pression moyenne sans se desserrer.

Limites:Il est légèrement plus grand et plus lourd que les robinets à tournant sphérique 1PC et ne convient pas aux pipelines à ultra haute pression ou aux systèmes industriels critiques à haut risque avec des normes de fonctionnement strictes.

Conditions de travail applicables :Il est largement utilisé dans les pipelines industriels à moyenne pression, le transport de fluides chimiques, les systèmes de chauffage industriels, les pipelines auxiliaires de pétrole et de gaz, les équipements de transformation des aliments et les projets d'ingénierie conventionnels à l'étranger. La plupart des commandes OEM aux normes internationales préfèrent les robinets à tournant sphérique filetés 2PC pour leur qualité fiable et leur rapport qualité-prix exceptionnel.

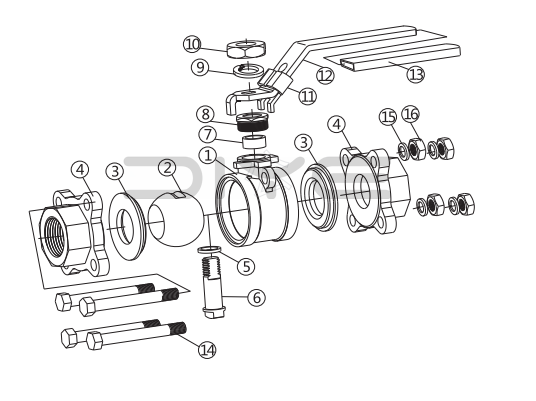

3. Qu'est-ce qu'un robinet à tournant sphérique fileté 3PC ?

LeRobinet à bille fileté 3 piècesest assemblé à partir de trois parties indépendantes : corps de vanne gauche, corps de vanne droit et corps de vanne central. Le noyau sphérique et tous les composants d'étanchéité sont entièrement enfermés dans le corps central, avec une fixation solide par boulon double face. Cette conception structurelle en fait le robinet à tournant sphérique fileté de la plus haute qualité et le plus fiable du marché.

Caractéristiques et avantages :Cette vanne offre une excellente résistance aux hautes pressions, une capacité antidéflagrante et des performances sans fuite avec une structure extrêmement stable. La conception à noyau sphérique entièrement fermé évite efficacement les dommages aux composants causés par un impact direct du milieu. Il prend en charge le démontage complet, le nettoyage interne approfondi et le remplacement complet de tous les accessoires, permettant une utilisation répétée à long terme. Sa durée de vie globale dépasse de loin celle des robinets à tournant sphérique 1PC et 2PC.

Limites:La structure complexe en trois parties entraîne des coûts de fabrication et des prix unitaires plus élevés. Parallèlement, il présente une taille plus grande et un poids plus lourd par rapport aux modèles 1PC et 2PC.

Conditions de travail applicables :C'est le premier choix pour les systèmes de pipelines industriels à haute pression, de haute précision et à haut risque, y compris les milieux chimiques corrosifs, les pipelines de vapeur à haute température, les lignes de transport de pétrole, les équipements de production pharmaceutique, les installations industrielles en fonctionnement continu et les projets d'ingénierie internationaux de haut niveau.

4. Différences fondamentales entre les robinets à tournant sphérique 1PC / 2PC / 3PC

Pour l'approvisionnement sur site et la conception technique, les utilisateurs peuvent sélectionner le type de vanne approprié en fonction de la pression réelle du pipeline, des propriétés du fluide et des demandes de maintenance ultérieures : 1PC : idéal pour les pipelines basse pression avec des fluides ordinaires non corrosifs, adapté aux projets avec des budgets serrés et sans besoin d'entretien régulier.2PC : parfait pour les pipelines moyenne pression avec des fluides industriels courants. Il équilibre parfaitement qualité, performances et coût et permet un entretien de routine, ce qui en fait le type de robinet à bille fileté le plus largement exporté et couramment utilisé. 3PC : conçu pour les scénarios de travail à haute pression, haute température et corrosifs, répondant aux normes strictes de sécurité industrielle et aux exigences de durée de vie à long terme.

5. FAQ pour la sélection des robinets à bille filetés

Q1 : Quel type fonctionne le mieux pour les projets d’ingénierie d’exportation ?
R : La plupart des projets conventionnels à l’étranger optent pour des robinets à tournant sphérique filetés en acier inoxydable 2PC. Ces vannes sont conformes aux normes ISO, CE et autres normes internationales courantes, offrant des performances stables et des prix compétitifs. Pour les projets industriels haut de gamme et à haut risque, les vannes à bille 3PC constituent le choix le plus fiable.

Q2 : Les robinets à tournant sphérique 1PC peuvent-ils être utilisés pour les canalisations chimiques ?

R : Les robinets à tournant sphérique n° 1PC ne s’appliquent qu’aux fluides basse pression et non corrosifs. Pour les liquides et gaz corrosifs dans l'industrie chimique, des robinets à tournant sphérique 2PC ou 3PC en acier inoxydable 304 ou 316 sont obligatoires pour assurer un fonctionnement stable.

Q3 : Les robinets à tournant sphérique 3PC atteignent-ils une fuite nulle ?

R : Les robinets à bille filetés Premium 3PC adoptent une conception structurelle entièrement fermée et des accessoires d'étanchéité en PTFE de haute précision. Ils peuvent réaliser une fuite totale sous une presse de travail nominaleure, répondant pleinement aux exigences strictes d’étanchéité des pipelines industriels de haut niveau.

6. Conclusion

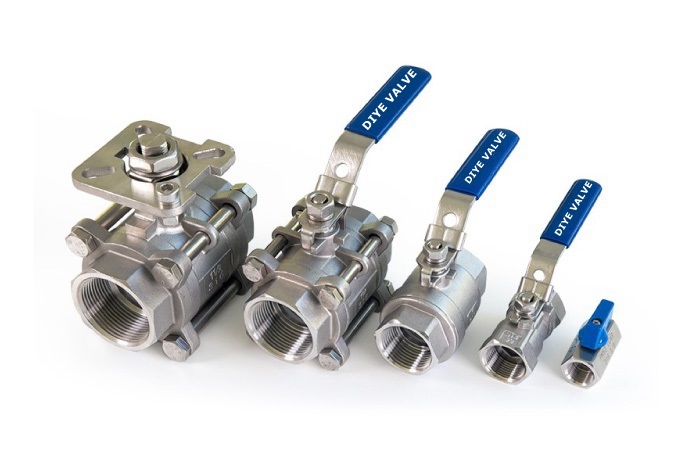

ConclusionLes vannes à bille filetées 1PC, 2PC et 3PC correspondent respectivement aux scénarios d'application de pipelines industriels de faible, moyenne et haute qualité. Lors de la sélection des vannes, il n’existe pas d’option universelle, mais uniquement celle qui convient le mieux aux conditions de travail réelles. Diye Valve propose une gamme complète de vannes à bille filetées en acier inoxydable 1PC, 2PC et 3PC dans les qualités d'acier inoxydable 304 et 316. Tous nos produits sont conformes aux normes internationales de pression, sont soumis à des tests de pression et d'étanchéité rigoureux avant la livraison et prennent en charge des solutions personnalisées pour répondre aux divers besoins d'approvisionnement de projets mondiaux.
