Robinet à boisseau sphérique à bride en deux parties : principes structurels, règles d'installation et limites d'application

La plupart des pannes sur site et des erreurs de sélection dans les systèmes de fluides industriels proviennent d'une compréhension superficielle des caractéristiques des vannes. De nombreux ingénieurs considèrent les robinets à tournant sphérique à bride en deux parties comme des composants tout ou rien ordinaires, ignorant leurs compromis structurels, les limites de pression et la logique d'installation inhérente. Comparés aux robinets à tournant sphérique monobloc qui manquent de résistance à la pression et aux robinets à tournant sphérique en trois pièces avec des coûts de maintenance élevés, les robinets à tournant sphérique à bride en deux pièces offrent l'équilibre optimal entre résistance structurelle, rentabilité et stabilité opérationnelle pour les applications industrielles générales. Cependant, sa conception structurelle unique s'accompagne de limites d'installation claires et de conditions de travail applicables. Dans la plupart des cas, les défauts courants tels que les fuites, les blocages et les dommages au corps de vanne ne sont pas causés par des problèmes de qualité du produit, mais par une mauvaise installation et des conditions de travail inadaptées. Cet article décompose les didacticiels de base fragmentés et les stéréotypes de l'industrie. Il effectue une analyse approfondie des robinets à tournant sphérique à bride en deux parties à partir de l'essence structurelle, de la logique d'installation verticale et horizontale, des directives de fonctionnement standard, des scénarios d'application interdits et des questions fréquemment posées, fournissant des références pratiques et professionnelles pour la conception de pipelines, l'installation sur le terrain et la maintenance quotidienne.

1. Qu'est-ce qu'un robinet à tournant sphérique à bride en deux pièces ?

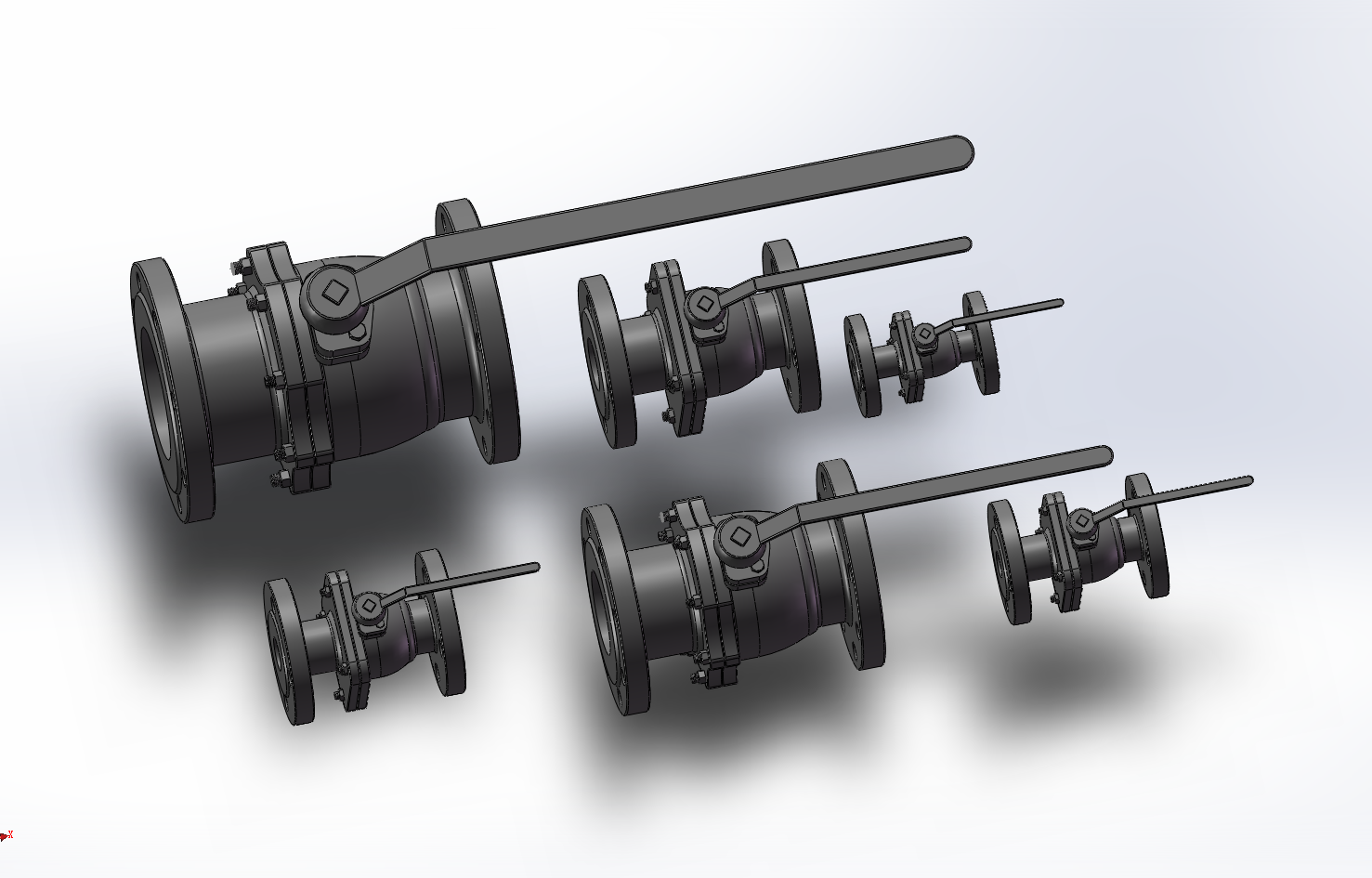

Un robinet à tournant sphérique à bride en deux parties comprend un corps de vanne divisé en deux sections et une structure de connexion à bride intégrée. Il est assemblé par un corps de vanne principal et un chapeau, fixés avec des boulons à haute résistance, et équipé de composants internes de précision, notamment des billes, des sièges de vanne et des ensembles d'étanchéité de tige. Occupant une position intermédiaire entre les robinets à tournant sphérique monobloc et trois pièces, il sert de vanne standard courante pour les systèmes de génie civil, d'industrie légère, de chimie générale et de fluides municipaux. De nombreux ingénieurs confondent les trois types de robinets à tournant sphérique en raison d'un manque de compréhension approfondie de leurs compromis structurels. Les robinets à tournant sphérique monobloc sont peu coûteux avec des structures moulées intégrées mais une résistance à la pression limitée et une facilité d'entretien quasiment nulle. Les robinets à tournant sphérique en trois pièces permettent le démontage et le remplacement des composants en ligne, ce qui est idéal pour les conditions de travail difficiles mais avec des coûts globaux plus élevés. La conception en deux pièces comble parfaitement le vide du marché. Il conserve une étanchéité fiable et une rigidité structurelle des vannes divisées, compense le défaut de pression des vannes intégrées et évite la structure complexe de démontage des vannes en trois parties. En termes de positionnement technique, il ne s'agit pas d'une vanne professionnelle pour des conditions de travail extrêmes, mais d'une solution standardisée et rentable pour la plupart des systèmes de fluides généraux. Elle adopte une conception de débit à port complet avec une commutation rapide à 90 degrés et des performances d'étanchéité bidirectionnelles. Compatible avec l'eau, l'huile, les gaz conventionnels et les fluides faiblement corrosifs, il couvre les grades de pression du PN16 au PN40. Avec un fonctionnement stable et de faibles taux de défaillance, il convient parfaitement aux pipelines standardisés qui nécessitent un fonctionnement continu à long terme et une maintenance peu fréquente.

2. Un robinet à tournant sphérique à bride en deux pièces peut-il être installé verticalement ?

L'installation verticale de robinets à tournant sphérique à bride en deux parties est depuis longtemps un sujet controversé dans la construction industrielle. La conclusion pratique est claire : l'installation verticale est réalisable mais pas universellement applicable, avec des restrictions strictes sur les conditions de travail et les méthodes d'installation, ce qui est l'un des pièges les plus négligés sur site. À la différence des clapets anti-retour dépendants de la gravité, les robinets à tournant sphérique en deux parties reposent sur un joint de siège de soupape pré-serré et une rotation de la bille pour réaliser l'ouverture et la fermeture. Théoriquement, les installations horizontales et verticales sont structurellement acceptables. Néanmoins, le montage vertical amplifie les risques cachés tels que la sédimentation du milieu et la déviation des contraintes de la tige, compromettant directement la stabilité de l'étanchéité et la durée de vie. L'installation verticale fonctionne parfaitement pour les milieux propres, notamment l'eau pure, l'eau claire et le gaz conventionnel, à température normale et basse pression, sans impact sur la stabilité de fonctionnement. Pour les supports contenant des sédiments, des particules solides, une viscosité élevée ou une cristallisation facile, l'installation verticale n'est pas recommandée. Les impuretés se déposeront continuellement au bas du corps de vanne vertical, usant la surface du siège de vanne de précision et provoquant un blocage des billes, des micro-fuites et des commutations irrégulières — des problèmes rarement observés dans les vannes installées horizontalement. De plus, il existe une règle inviolable pour l'installation verticale : la tige de vanne ne doit jamais être montée vers le bas. Les volants et les actionneurs doivent être orientés vers le haut ou sur le côté. L'installation vers le bas entraîne une accumulation de fluide résiduel et d'impuretés dans la zone de garniture de tige, provoquant une corrosion progressive, des fuites externes et des dangers cachés irréparables.

3. Directives d'installation du noyau pour les robinets à tournant sphérique à bride en deux parties

Plus de 80 % des défaillances de vannes à un stade avancé résultent d’une installation non standard plutôt que de défauts de qualité. L'installation professionnelle se concentre sur l'élimination des contraintes sur les pipelines, des déviations d'étanchéité et des risques d'impact moyens, au lieu de simplement aligner les trous de boulons et les vis de fixation. Les lignes directrices suivantes sont des directives opérationnelles de base vérifiées sur le terrain.

3.1 Prétraitement des pipelines pour éviter l'abrasion cachée

Purgez et rincez soigneusement l'ensemble du pipeline avant l'installation pour éliminer les scories de soudage, la rouille, les débris de coupe et autres particules dures. Le siège de soupape des robinets à tournant sphérique en deux parties adopte une structure d'étanchéité miroir de haute précision. De minuscules impuretés dures provoqueront des rayures irréversibles et des microfuites permanentes, qui constituent la principale cause de défaillance à court terme des nouvelles vannes.

3.2 Alignement des brides sans contrainte

Ne tirez ou ne serrez jamais de force les canalisations pour aligner les trous des brides. Le corps rigide de la vanne en deux parties est sujet à des micro-déformations sous contrainte. Lorsque la pression du système fluctue, le corps de vanne déformé subira une défaillance d'étanchéité, voire des fissures. Garantit un ajustement naturel des surfaces de bride et un placement centré du joint pour une répartition uniforme de la pression.

3.3 Serrage diagonal et progressif des boulons

Fixez les boulons à bride en diagonale et en plusieurs étapes au lieu de serrer complètement un côté à la fois. La compression asymétrique provoque une contrainte déséquilibrée sur le joint et une micro-déformation des brides, conduisant à un problème courant sur site : aucune fuite sous basse pression mais une infiltration évidente sous haute pression.

3.4 Test de pression à pleine course après l'installation

Ne mettez pas la vanne en service officiel immédiatement après l'installation. Effectuez des tests de pression dans des états complètement ouverts et complètement fermés pour vérifier les performances d'étanchéité et vérifier les bourrages ou les défauts coincés induits par des contraintes, éliminant ainsi les risques potentiels à l'avance.

3.5 Réserver un espace d'exploitation et de maintenance suffisant

Réservez suffisamment d’espace autour des tiges de vanne, des volants et des actionneurs électriques ou pneumatiques. Un espace bloqué entravera les opérations de commutation quotidiennes et la maintenance de routine ultérieure.

4. Scénarios d'installation strictement interdits

Bien que les robinets à tournant sphérique à bride en deux parties présentent des avantages universels en termes de stabilité et de coût, ils présentent des limites structurelles inhérentes. Une application inappropriée dans des scénarios spécifiques entraînera une usure irréversible et des risques potentiels pour la sécurité, qui sont clairement des tabous techniques.

4.1 Lignes de production continue nécessitant une maintenance fréquente

La structure boulonnée en deux parties ne peut pas permettre le remplacement en ligne des pièces d'usure internes. Une fois les sièges ou les joints de vanne usés, la vanne entière doit être retirée et la canalisation déconnectée pour l'entretien. Elle ne s'applique pas aux scénarios de production continue 24 heures sur 24 nécessitant un nettoyage régulier et le remplacement de pièces, dans lesquels les robinets à tournant sphérique en trois parties constituent la seule option viable.

4.2 Conditions de travail avec des milieux particulaires, cristallins ou à haute viscosité

Contrairement aux vannes en trois parties qui permettent un démontage et un nettoyage rapides, les vannes en deux parties ne peuvent pas être facilement démontées pour éliminer les dépôts internes. Un fonctionnement à long terme avec des fluides impurs provoquera une abrasion continue de la surface d'étanchéité et un blocage des billes, augmentant ainsi considérablement la probabilité de défaillance.

4.3 Pipelines présentant de graves coups de bélier et des fluctuations de pression fréquentes

La structure divisée en deux parties présente une résistance aux chocs inférieure à celle des vannes intégrées et des vannes renforcées en trois parties. Les coups de bélier répétés et les changements brusques de pression desserreront les boulons de fixation et atténueront la force de pré-serrage du joint, ce qui entraînera une fuite persistante du fluide.

4.4 Régulation de limitation à long terme

Les robinets à tournant sphérique à bride en deux parties sont conçus strictement pour le contrôle tout ou rien plutôt que pour le service d'étranglement. Un fonctionnement semi-ouvert à long terme provoquera un récurage à grande vitesse du siège de soupape, usant rapidement la couche d'étanchéité du miroir et provoquant des fuites irréversibles. Il permet uniquement un réglage instantané du débit, pas un étranglement continu.

4.5 Installation non standard dans des scénarios antidéflagrants

Pour les fluides inflammables et explosifs, l'omission des dispositifs d'élimination de l'électricité statique ou l'installation des tiges vers le bas provoquera une accumulation d'électricité statique et un dépôt du fluide, entraînant de graves risques d'explosion et d'incendie.5. Foire aux questions sur les deux pièces

5. Questions fréquemment posées sur l'installation d'un robinet à tournant sphérique à bride en deux pièces

Q1 : Quelle méthode d'installation offre une durée de vie plus longue, verticale ou horizontale ?

Pour des supports propres et sans impuretés, la position d'installation a peu d'impact sur la durée de vie. Pour les supports sujets aux sédiments, l’installation horizontale est beaucoup plus stable. Il évite efficacement le dépôt d'impuretés internes et réduit l'usure de la surface d'étanchéité, ce qui en fait la solution privilégiée pour les conditions de travail complexes.

Q2 : Pourquoi les vannes fuient-elles uniquement sous haute pression mais pas sous basse pression après l'installation ?

Plus de 90 % de ces défaillances sont causées par un serrage inégal des boulons, un décalage des joints et des contraintes non relâchées sur les pipelines. Les écarts structurels sont insignifiants sous basse pression mais amplifiés sous haute pression, conduisant à une défaillance de l’étanchéité. Le problème peut être résolu en resserrant les boulons en diagonale et en éliminant les contraintes du pipeline.

Q3 : Les robinets à tournant sphérique à bride en deux parties peuvent-ils correspondre aux actionneurs automatiques ?

Oui. Les robinets à tournant sphérique à bride en deux parties à plateforme haute standard sont entièrement compatibles avec les actionneurs électriques et pneumatiques. Ils prennent en charge le contrôle automatique à distance et constituent des options rentables pour les conduites de fluides automatisées.

Q4 : Qu’est-ce qui cause le blocage des vannes nouvellement installées ?

Les causes courantes incluent les rayures sur la surface d'étanchéité dues aux impuretés du pipeline, les micro-déformations causées par l'alignement forcé des brides et le manque d'opération d'essai de décompression. Il s'agit d'erreurs d'installation typiques plutôt que de problèmes de qualité du produit.

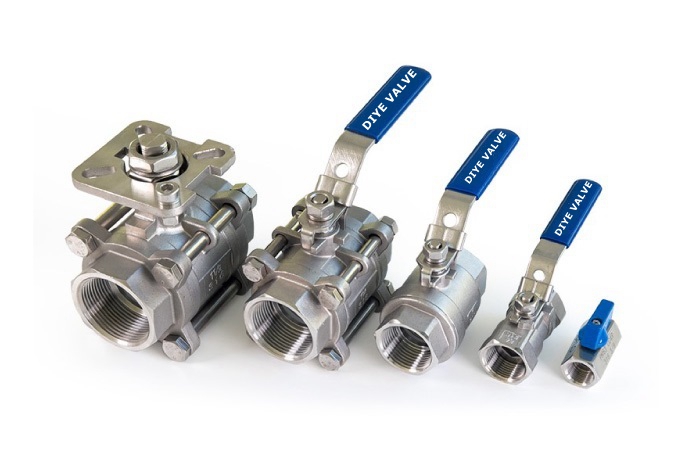

Q5 : Comment choisir entre des robinets à tournant sphérique à bride en deux et trois pièces ?

Sélectionnez des robinets à tournant sphérique en deux parties pour les conditions de travail conventionnelles avec une faible fréquence de maintenance et des exigences de contrôle des coûts. Choisissez des robinets à tournant sphérique en trois parties pour les environnements corrosifs difficiles, les fluides facilement encrassés et les systèmes de production continue nécessitant une maintenance en ligne. Il n’y a pas de supériorité absolue entre les deux – seulement une adéquation basée sur des scénarios.

Conclusion

La valeur technique fondamentale des robinets à tournant sphérique à bride en deux parties réside dans leur excellente adaptabilité à la plupart des scénarios de fluides industriels généraux. Avec une structure stable, des performances matures et des coûts contrôlables, ils sont devenus des composants fondamentaux des pipelines industriels modernes. La plupart des pannes de vannes sont attribuées à une inadéquation des conditions de fonctionnement et à une installation non standard, plutôt qu'à des défauts inhérents au produit. Une compréhension approfondie de ses compromis structurels, des limites d'installation et des tabous d'application aide les ingénieurs à éviter les erreurs d'installation stéréotypées, à maximiser la stabilité opérationnelle à long terme, à réduire les coûts globaux de maintenance et enfin à réaliser un fonctionnement sûr, efficace et durable des systèmes de fluides industriels.
