A robinet-vanne en acier forgéest une vanne d'isolement industrielle conçue pour démarrer ou arrêter l'écoulement de fluide en déplaçant une porte verticalement dans ou hors du passage d'écoulement. Ses composants forgés sous pression, ses options de construction compactes et sa disponibilité dans différents matériaux et classes de pression en font un choix pratique pour les systèmes de tuyauterie exigeants, notamment les installations pétrolières et gazières, les centrales électriques, les unités de traitement chimique et les applications de vapeur.
Cependant, le choix de la bonne vanne ne se limite pas à la sélection d’une taille nominale de tuyau. Les acheteurs doivent évaluer la pression de fonctionnement, la température, la compatibilité des fluides, les connexions d'extrémité, les normes applicables et les exigences de maintenance. Ce guide explique le fonctionnement des robinets-vannes en acier forgé, où ils sont utilisés et comment spécifier un produit approprié pour un service fiable à long terme.
Table des matières
- Qu'est-ce qu'un robinet-vanne en acier forgé ?
- Comment fonctionne un robinet-vanne en acier forgé ?
- Quels sont ses principaux avantages ?
- Où sont utilisés les robinets-vannes en acier forgé ?
- Quels matériaux sont disponibles ?
- Quels types et connexions d’extrémité sont disponibles ?
- Comment se compare-t-il à un robinet-vanne en acier moulé ?
- Comment les acheteurs peuvent-ils sélectionner la bonne vanne ?
- Comment doit-il être installé et entretenu ?
- Quelles erreurs d’achat courantes faut-il éviter ?
- Foire aux questions
1. Qu'est-ce qu'un robinet-vanne en acier forgé ?

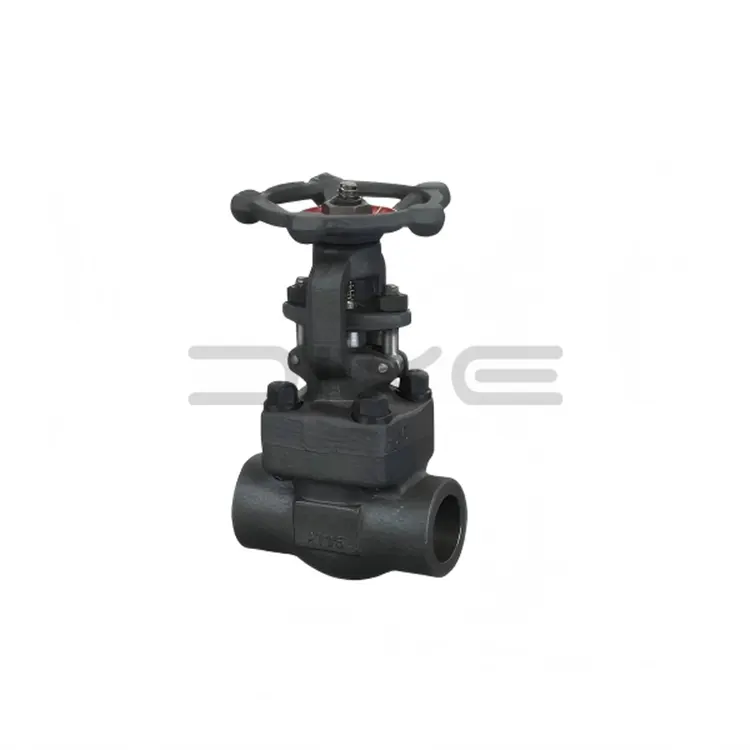

Un robinet-vanne en acier forgé est une vanne mécanique dont le corps et, selon la conception, d'autres composants sous pression sont fabriqués en acier forgé. Lors du forgeage, le métal chauffé est façonné sous l’effet d’une force de compression. Ce processus peut produire une structure matérielle relativement uniforme et réduire les types de discontinuités internes associés à certains processus de coulée, bien que la qualité finale dépende toujours des spécifications du matériau, des pratiques de forgeage, du traitement thermique, de l'usinage et de l'inspection.
La vanne contrôle le débit à travers une vanne mobile, communément appelée coin. Lorsque la vanne est complètement ouverte, la vanne s'écarte du passage d'écoulement principal. Lorsqu'il est complètement fermé, il engage les surfaces d'appui pour interrompre le flux.
Les robinets-vannes en acier forgé sont généralement sélectionnés pour les tuyauteries industrielles de petit diamètre et les tâches à haute pression. Les vannes compactes en acier forgé sont fréquemment spécifiées sous API 602, sous réserve du champ d'application de la norme et de la conception du produit sélectionné.
2. Comment fonctionne un robinet-vanne en acier forgé ?
Un robinet-vanne en acier forgé utilise un mouvement de vanne linéaire pour assurer un contrôle du débit tout ou rien. La plupart des modèles manuels fonctionnent grâce à un volant relié à une tige filetée. Selon la construction, la tige monte visiblement pendant le fonctionnement ou reste dans une position verticale fixe lors de la rotation pour déplacer le portail.
Ouverture de la vanne
Tourner le volant dans le sens de l'ouverture éloigne le portail du coin salon. Une fois que la vanne dégage le passage d'écoulement, le fluide peut traverser la vanne avec relativement peu d'obstruction par rapport à de nombreuses conceptions de vannes d'étranglement.
Fermeture de la vanne
Tourner le volant dans le sens opposé déplace le portail vers les sièges. Les surfaces d'appui correctement adaptées établissent la fonction d'arrêt prévue lorsque la vanne atteint sa position fermée spécifiée.
Pourquoi la position opérationnelle est importante
Les robinets-vannes sont principalement destinés à un service entièrement ouvert ou entièrement fermé. Garder un robinet-vanne conventionnel partiellement ouvert pendant des périodes prolongées peut exposer les surfaces du robinet et du siège à un écoulement à grande vitesse, à des vibrations, à l'érosion et à une usure inégale. Lorsqu'une régulation continue du débit est requise, une vanne à soupape ou une vanne de régulation correctement sélectionnée est souvent plus adaptée.
Le couple de fonctionnement réel de la vanne, sa capacité de débit et ses performances d'arrêt dépendent de sa conception, de ses dimensions, de sa différence de pression, des caractéristiques du fluide et de son état. Les acheteurs doivent utiliser la documentation du fabricant plutôt que de supposer que tous les robinets-vannes en acier forgé fonctionnent de manière identique.
3. Quels sont les principaux avantages des robinets-vannes en acier forgé ?
3.1 La force d’un service exigeant
Les composants forgés correctement fabriqués peuvent offrir des propriétés mécaniques et une cohérence des matériaux favorables. Cela rend la construction en acier forgé attrayante pour les applications impliquant des pressions élevées, des variations de température et des conditions de fonctionnement exigeantes lorsque le matériau sélectionné et la conception de la vanne sont adaptés.
3.2 Options d'installation compactes
De nombreux robinets-vannes en acier forgé sont disponibles dans des configurations compactes pour les conduites de traitement de petit diamètre, la tuyauterie auxiliaire, les connexions d'instruments, les drains et les évents. Leurs dimensions peuvent être utiles lorsque l'espace d'installation est limité.
3.3 Choix de matériaux multiples
Selon la gamme de produits, les acheteurs peuvent sélectionner l'acier au carbone, l'acier au carbone à basse température, l'acier allié ou l'acier inoxydable. Faire correspondre le matériau au fluide et à la température du procédé permet de gérer les risques de corrosion, les exigences mécaniques et la durée de vie.
3.4 Fonction d'isolation simple
Le mécanisme de la vanne est conçu pour un fonctionnement tout ou rien plutôt que pour un réglage continu du débit. Dans les applications appropriées, cela fournit un objectif opérationnel clair et peut simplifier la conception du système.
3.5 Configurations de connexion flexibles
Des raccords filetés, à souder, à souder bout à bout et à brides peuvent être disponibles en fonction de la taille de la vanne, de la classe de pression, du fabricant et de la norme de conception. Cette flexibilité permet aux ingénieurs de coordonner la vanne avec les configurations de tuyauterie existantes.
- Résistance et cohérence structurelle potentiellement favorables grâce à une construction forgée appropriée.
- Conceptions compactes pour certaines applications de petit calibre.
- Options de matériaux pour différentes exigences de pression, de température et de corrosion.
- Isolation pratique des fluides de procédé dans des systèmes compatibles.
- Options de connexion prenant en charge différentes exigences d'installation.
4. Où sont utilisés les robinets-vannes en acier forgé ?
L'adéquation d'un robinet-vanne en acier forgé dépend des conditions de fonctionnement et des spécifications de conception approuvées. Les domaines d'application courants sont les suivants.
Traitement du pétrole et du gaz
Des vannes en acier forgé peuvent être installées dans les canalisations de procédé, les conduites auxiliaires, les points d'échantillonnage, les drains et autres emplacements d'isolement. La compatibilité des matériaux, les valeurs pression-température et toutes les exigences de service acide doivent être établies avant la sélection.
Systèmes de production d’électricité et de vapeur
Les centrales électriques utilisent des vannes d'isolement dans les services auxiliaires liés à la vapeur, les systèmes d'eau d'alimentation et d'autres lignes de traitement. Le service à haute température nécessite une évaluation minutieuse de la résistance des matériaux, des valeurs pression-température, des matériaux d'étanchéité et des cycles thermiques.
Installations chimiques et pétrochimiques
Le traitement chimique peut impliquer des fluides agressifs, des températures élevées ou des milieux dangereux. Des options en acier inoxydable ou en alliages appropriés peuvent être nécessaires, mais aucun matériau ne doit être considéré comme universellement résistant à la corrosion. La compatibilité doit être confirmée pour la concentration chimique, la température et l'environnement de fonctionnement réels.
Utilités industrielles
Les services publics comprimés, les systèmes d'eau, les équipements thermiques et les canalisations industrielles générales peuvent utiliser des vannes à vanne en acier forgé lorsque la classe de pression, le matériau et les connexions de la vanne répondent aux exigences du projet.
5. Quels matériaux sont disponibles pour les robinets-vannes en acier forgé ?
La sélection des matériaux affecte le confinement de la pression, la capacité de température, la résistance à la corrosion et les exigences globales de maintenance. Les familles de matériaux courantes incluent les exemples suivants.
| Matériel | Caractéristiques typiques | Considérations de sélection |
|---|---|---|
| Acier au carbone ASTM A105 | Acier au carbone forgé commun pour le service industriel général | Vérifiez la plage de température applicable, la pression nominale et la compatibilité des fluides. |
| ASTM A350 LF2 | Acier au carbone forgé spécifié pour les applications appropriées à basse température | Confirmez les exigences des tests d’impact et la température minimale de conception. |
| ASTM A182 F11/F22 | Nuances d'acier allié utilisées dans certains services à température élevée | Vérifiez les limites applicables en matière de traitement thermique, de qualité du matériau et de pression-température. |
| ASTM A182 F304 / F316 | Options en acier inoxydable pour certains environnements corrosifs | Évaluez la compatibilité chimique, l’exposition aux chlorures et la résistance à la corrosion requise. |
Ces exemples ne sont pas interchangeables et le tableau ne remplace pas une spécification de matériau approuvée. La qualité exacte doit être disponible dans la gamme de produits du fabricant et compatible avec la norme de conception de vanne applicable.
Ne négligez pas les composants internes
Le matériau du corps à lui seul ne détermine pas les performances complètes de la vanne. Les acheteurs doivent également examiner le portail ou la cale, la tige, les surfaces du siège, la garniture, le joint du chapeau et les autres composants mouillés ou contenant de la pression. Les matériaux de garniture et les dispositifs d'étanchéité doivent être adaptés au fluide et aux conditions de fonctionnement prévues.
6. Quels types et connexions d’extrémité sont disponibles ?
6.1 Configurations du capot
Une conception à chapeau boulonné utilise des attaches pour relier le chapeau au corps de la vanne. Une conception scellée sous pression ou à chapeau soudé peut être disponible pour certaines applications et gammes de produits. La configuration appropriée dépend de la norme spécifiée, de la classe de pression, de la stratégie de maintenance et de la conception du fabricant.
6.2 Conceptions à tige montante et à tige non montante
Dans une configuration à tige montante, la tige se déplace vers le haut lorsque la vanne s'ouvre, aidant ainsi les opérateurs à identifier visuellement la position de la vanne. Un agencement de tige non montante maintient la hauteur externe de la tige relativement constante, ce qui peut être utile lorsque le dégagement vertical est limité. Les configurations disponibles varient selon la conception.
6.3 Options de connexion finale
| Connexion | Utilisation typique | Considération clé |
|---|---|---|
| Fileté | Systèmes de tuyauterie compatibles de petit diamètre | Confirmez la forme du filetage, la taille, la méthode d'étanchéité et les limitations de pression applicables. |
| Soudure emboîtement | Tuyauterie soudée de petit diamètre sélectionnée | Vérifiez les dimensions de la douille, les procédures de soudage et les exigences d'installation. |
| Soudure bout à bout | Systèmes de tuyauterie soudés là où spécifié | Confirmez la préparation des extrémités, la compatibilité des épaisseurs de paroi et les exigences de soudage. |
| À bride | Systèmes de tuyauterie nécessitant des connexions détachables | Faites correspondre les dimensions de la bride, le revêtement, le joint, le boulonnage et la pression nominale. |
Tous les raccordements ne sont pas disponibles pour chaque taille ou classe de pression. Les spécifications d'achat doivent identifier explicitement la connexion requise au lieu de s'appuyer sur une description générique du produit.
7. Comment un robinet-vanne en acier forgé se compare-t-il à un robinet-vanne en acier moulé ?
La principale différence réside dans le processus de fabrication utilisé pour former le corps de la vanne et les autres composants pertinents. Le forgeage façonne le métal solide sous l'effet d'une force de compression, tandis que le moulage forme des composants en versant du métal en fusion dans un moule. Chaque méthode peut produire des vannes fiables lorsque la conception, les contrôles de fabrication, les matériaux et les exigences d'inspection sont appropriés.
| Facteur de comparaison | Vanne à vanne en acier forgé | Vanne à vanne en acier moulé |
|---|---|---|
| Processus de fabrication | Le métal est façonné par forgeage. | Le métal en fusion est formé dans un moule. |
| Positionnement commun du produit | Applications compactes et de petit diamètre, y compris de nombreuses conceptions haute pression. | Souvent utilisé pour des vannes de plus grande taille et une large gamme de systèmes de tuyauterie industrielle. |
| Structure matérielle | Peut fournir un écoulement du grain et une consistance du matériau favorables. | La qualité dépend de la conception du moulage, du contrôle du processus et de l'inspection des défauts. |
| Flexibilité de conception | Dépend de la capacité de forgeage, de la géométrie et des exigences d’usinage. | Peut s'adapter à des formes complexes et à des configurations de corps plus grandes. |
| Priorité de sélection | Tenez compte de la qualité du forgeage, des normes de conception, de la taille et des conditions de service. | Tenez compte de la qualité du moulage, de la norme de conception, de la taille et des conditions de service. |
Aucune des deux constructions n’est automatiquement le meilleur choix pour chaque application. Une vanne forgée peut être préférable pour une conduite compacte à haute pression, tandis qu'une vanne moulée peut être plus pratique pour un système de plus grand diamètre. La bonne décision doit être basée sur les exigences techniques, les normes approuvées, la certification des matériaux et le coût total du cycle de vie plutôt que sur la seule terminologie de fabrication.
8. Comment les acheteurs peuvent-ils sélectionner le bon robinet-vanne en acier forgé ?
Pour les équipes d'approvisionnement, une spécification de vanne incomplète peut entraîner des retards de devis, des livraisons incorrectes, des difficultés d'installation ou des performances de fonctionnement inadaptées. Utilisez la liste de contrôle suivante lors de la préparation d’une enquête.
Lorsqu'ils demandent un devis à Wenzhou Diye Valve And Fittings Co., Ltd., les acheteurs peuvent utiliser cette liste de contrôle pour organiser les exigences techniques et réduire le risque de clarification répétée des spécifications.
La sélection et l'approbation finales des vannes doivent être effectuées par un personnel qualifié en fonction du code de tuyauterie applicable, des spécifications du projet et de la documentation certifiée du fabricant.
9. Comment un robinet-vanne en acier forgé doit-il être installé et entretenu ?
Avant l'installation
- Vérifiez la plaque signalétique, l'identification du matériau, la classe de pression, la taille, les connexions d'extrémité et les spécifications d'achat.
- Inspectez la vanne pour déceler tout dommage dû au transport, contamination, corrosion ou surfaces d'étanchéité endommagées.
- Vérifiez que la vanne est compatible avec le fluide de la conduite et les conditions réelles de pression et de température.
- Gardez le passage interne propre et protégez les extrémités exposées jusqu'à l'installation.
Pendant l'installation
- Suivez les instructions d'installation du fabricant et les procédures de tuyauterie applicables.
- Alignez la vanne avec la canalisation sans forcer le corps ni utiliser la vanne pour corriger le désalignement de la tuyauterie.
- Utilisez des joints, des fixations, des matériaux d'étanchéité pour filetage et des procédures de soudage appropriés pour la connexion sélectionnée.
- Empêchez la chaleur de soudage ou les débris d'endommager les composants internes, les joints ou les surfaces d'appui.
- Assurez-vous que le volant ou l'actionneur peut être utilisé en toute sécurité et qu'un espace de maintenance suffisant est disponible.
Lors de l'entretien courant
Établissez un calendrier d'inspection basé sur la gravité du service, la fréquence de fonctionnement, les recommandations du fabricant et les procédures de sécurité du site. Vérifiez s'il y a des fuites externes autour de la garniture d'étanchéité de la tige et du joint du chapeau, de la corrosion, une résistance de fonctionnement inhabituelle et des dommages visibles. Enquêtez sur toute perte de performance d’arrêt avant qu’elle ne devienne un problème opérationnel plus important.
Avant l'inspection ou la maintenance, isolez le système, dépressurisez-le, vidangez ou purgez la section concernée si nécessaire et vérifiez les conditions de sécurité. Ne desserrez jamais les pièces sous pression lorsque la vanne est sous pression. Les fluides dangereux, les températures élevées et la pression emprisonnée nécessitent des contrôles appropriés et un personnel qualifié.
10. Quelles erreurs d’achat courantes doivent être évitées ?
Choisir par classe de pression uniquement
Une classe de pression ne représente pas une pression universelle admissible à chaque température. Confirmez la pression-température nominale spécifique au matériau et les limites de l'ensemble de vanne complet.
Ignorer le fluide et les matériaux internes
Un corps forgé solide ne peut pas compenser une tige, un siège, une garniture ou un joint incompatible. Examinez la nomenclature complète du service prévu.
Utilisation d'un robinet-vanne pour un étranglement continu
Les robinets-vannes conventionnels sont principalement conçus pour l’isolation. Pour une modulation continue, envisagez une vanne de régulation ou une autre conception spécialement conçue pour l'étranglement.
En supposant que chaque fabricant propose la même configuration
Les plages de tailles, les classes de pression, les dispositions de chapeau, les combinaisons de garnitures et les raccords d'extrémité diffèrent selon la gamme de produits. Obtenez une fiche technique écrite et confirmez la configuration exacte avant de commander.
Surveiller les documents d'inspection
Pour les applications critiques, un devis bas sans la traçabilité des matériaux ou la documentation de test requise peut créer un risque supplémentaire pour le projet. Définir les exigences en matière de documentation avant l’achat.
Une bonne pratique d'approvisionnement commence par une spécification technique complète et se termine par la vérification que la vanne livrée correspond à la documentation approuvée.
11. Questions fréquemment posées
T1. Quel est l’objectif principal d’un robinet-vanne en acier forgé ?
Son objectif principal est d'isoler un pipeline en autorisant ou en arrêtant l'écoulement du fluide. Il est généralement destiné à un fonctionnement entièrement ouvert ou entièrement fermé plutôt qu'à une régulation de débit continu.
Q2. Un robinet-vanne en acier forgé est-il adapté aux applications haute pression ?
Il peut convenir lorsque sa conception, ses matériaux, sa classe de pression, ses limites de température et ses connexions d'extrémité répondent aux exigences de fonctionnement. La pression réelle admissible doit être vérifiée à l'aide des tableaux de valeurs applicables et de la documentation du produit certifié.
Q3. Qu'est-ce que l'API 602 ?
API 602 est une norme communément spécifiée pour les vannes compactes en acier, les clapets à globe et les clapets anti-retour dans son domaine d'application défini. Les acheteurs doivent vérifier l'édition applicable, le type de vanne, la plage de tailles et les exigences du projet.
Q4. Quel matériau convient le mieux pour un robinet-vanne en acier forgé ?
Il n’existe pas de matériau idéal pour chaque application. L'ASTM A105 est couramment utilisé pour le service de l'acier au carbone, l'A350 LF2 pour le service spécifié à basse température, les aciers alliés pour certaines tâches à température élevée et les aciers inoxydables pour les environnements corrosifs appropriés. Le choix final dépend des conditions du procédé et des spécifications applicables.
Q5. Un robinet-vanne en acier forgé peut-il être utilisé pour la vapeur ?
Oui, certaines conceptions et combinaisons de matériaux conviennent au service vapeur. Les acheteurs doivent confirmer la pression de vapeur, la température, la qualité du matériau, la compatibilité des garnitures et des joints, ainsi que les valeurs pression-température applicables avant l'installation.
Q6. Quelle est la différence entre un robinet-vanne en acier forgé et un robinet-vanne en acier moulé ?
La principale différence réside dans le processus de fabrication. Le forgeage façonne le métal solide sous l’effet d’une force de compression, tandis que le moulage forme des composants à partir de métal en fusion. Les deux peuvent être appropriés lorsque les exigences en matière de qualité de fabrication, de conception, d’inspection et d’exploitation sont correctement prises en compte.
Q7. Quelle connexion d'extrémité dois-je choisir ?
Le choix dépend de la taille du tuyau, de la classe de pression, de la conception de la tuyauterie, des exigences d'installation et de la norme applicable. Les connexions filetées et à souder par emboîtement sont courantes dans certaines conceptions de petit alésage, tandis que les configurations à souder bout à bout et à brides peuvent répondre à d'autres exigences du système.
Q8. Comment puis-je réduire les risques de fuite ?
Spécifiez les matériaux et composants d'étanchéité compatibles, vérifiez les tests d'inspection et de pression requis, installez la vanne conformément aux instructions du fabricant et établissez des procédures d'inspection de routine. La prévention des fuites dépend de l'assemblage complet et des pratiques d'exploitation correctes.
Q9. Quelles informations dois-je fournir lors d’une demande de devis ?
Fournissez la taille de la vanne, la quantité, la classe de pression, la pression et la température de fonctionnement, le fluide fluide, les matériaux du corps et des éléments internes, le raccordement d'extrémité, les normes applicables, les documents requis et la destination de livraison. Une fiche technique ou une spécification de tuyauterie peut aider à clarifier les exigences techniques.
Q10. Comment puis-je vérifier qu'un robinet-vanne en acier forgé répond aux exigences de mon projet ?
Consultez la fiche technique du fabricant, les normes de conception applicables, les certificats de matériaux, les informations dimensionnelles, la documentation d'inspection et de test de pression, ainsi que toute approbation spécifique au projet. Confirmez toutes les exigences critiques avant de valider le bon de commande.
Conclusion
Un robinet-vanne en acier forgé peut fournir une isolation fiable des canalisations lorsque la construction, le matériau, la pression-température nominale et le type de connexion sont correctement adaptés à l'application. Ses options de conception compacte et sa disponibilité dans plusieurs qualités de matériaux le rendent utile pour certains systèmes de pétrole et de gaz, de production d'électricité, de traitement chimique, de vapeur et de services publics industriels.
La décision d’achat la plus efficace va au-delà du prix. Une spécification technique clairement définie, des exigences d'inspection appropriées, une compatibilité vérifiée des matériaux et des pratiques d'installation correctes contribuent à réduire les pannes évitables et à garantir la fiabilité opérationnelle à long terme.
Pour les acheteurs évaluant des vannes à vanne en acier forgé, travailler avec un fournisseur capable de clarifier les configurations du produit et les exigences en matière de documentation est une étape importante vers la réussite d'un projet.
Vous recherchez un robinet-vanne en acier forgé pour votre projet industriel ?
Wenzhou Diye Valve et raccords Co., Ltd. peuvent être inclus dans l’évaluation de votre fournisseur lors de l’approvisionnement en vannes et raccords industriels. Préparez la taille requise, la classe de pression, la qualité du matériau, le raccordement d'extrémité, les conditions de fonctionnement et les normes applicables pour vous aider à clarifier votre demande.
Vous avez une question technique ou besoin de discuter de vos besoins en matière de vannes ? S'il te plaîtContactez-nouspour demander des informations sur le produit, confirmer les configurations disponibles et discuter des spécifications de votre projet.
