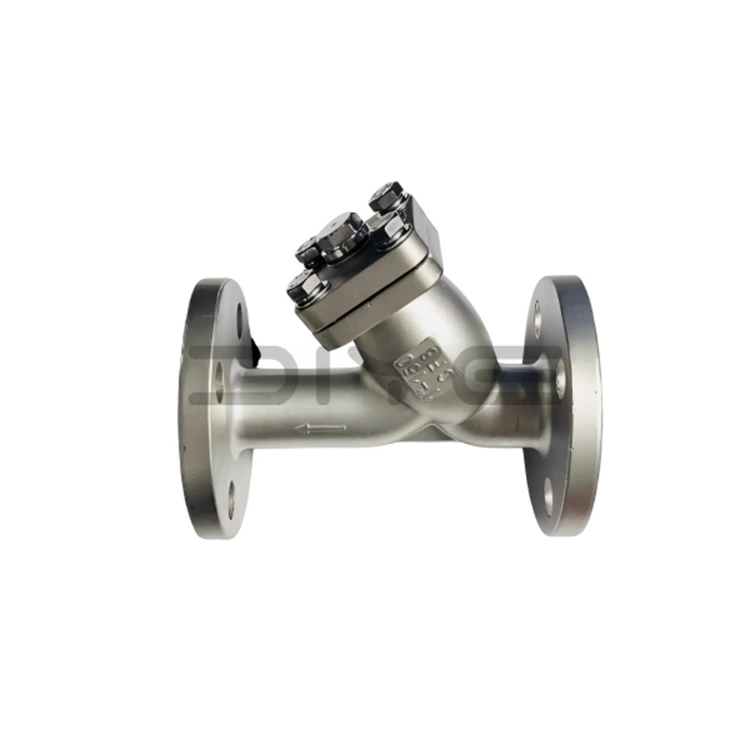

Crépine en Y à bride ANSI 150LB en acier inoxydable pour une Filtration fiable des pipelines

Dans les systèmes de tuyauterie industrielle, la protection des vannes, pompes, compteurs et autres équipements en aval contre les particules solides indésirables est un élément important du maintien d’un fonctionnement stable. UNCrépine en Yfournit une solution de filtration mécanique simple et efficace en éliminant les débris des milieux de traitement avant qu'ils n'atteignent les équipements sensibles.

LeCrépine en Y à bride ANSI 150LB en acier inoxydabledepuisDIYEest conçu pour les applications de pipelines industriels où une résistance à la corrosion, une filtration fiable et un entretien pratique sont requis. Avec un corps en acier inoxydable et un raccord à bride ANSI 150LB, il constitue une solution pratique pour protéger la tuyauterie et les équipements de traitement dans une large gamme de systèmes de manipulation de fluides.

Qu'est-ce qu'un filtre en Y à bride ?

Une crépine en Y est un dispositif de filtration en ligne avec un corps caractéristique en forme de Y. Il utilise un tamis perforé ou à mailles amovible pour capturer les matières en suspension et les impuretés mécaniques des milieux en écoulement.

Contrairement aux dispositifs de filtration temporaires, un filtre de pipeline correctement sélectionné peut rester installé dans le cadre du système de tuyauterie permanent. Lorsque le tamis du filtre accumule des débris, le personnel de maintenance peut retirer le couvercle du filtre et nettoyer ou remplacer le tamis sans remplacer l'ensemble de la vanne ou du composant de tuyauterie.

Cela rend le filtre Y particulièrement utile en amont des équipements susceptibles d'être affectés par des particules, notamment les vannes de régulation, les pompes, les débitmètres, les échangeurs de chaleur et autres composants de précision.

Pourquoi choisir l'acier inoxydable pour une crépine en Y ?

La sélection des matériaux est une considération importante lors du choix d’une crépine de pipeline. L'acier inoxydable est largement utilisé dans les applications industrielles de manipulation de fluides en raison de sa résistance à la corrosion et de sa durabilité mécanique.

LeCrépine en Y en acier inoxydable DIYEconvient aux applications où le système de tuyauterie nécessite un matériau plus résistant à la corrosion que les options standard en acier au carbone.

Les principaux avantages d'une crépine en Y en acier inoxydable comprennent :

• Bonne résistance à la corrosion pour les environnements fluides exigeants
• Construction solide et durable pour les systèmes de tuyauterie industrielle
• Convient à une large gamme d'applications liquides et gazeuses, sous réserve de compatibilité avec les fluides
• Accès facile au tamis du filtre interne pour le nettoyage et l'entretien
• Convient pour l'intégration dans les systèmes de tuyauterie industrielle à brides

Connexion à bride ANSI 150LB pour tuyauterie industrielle

La méthode de connexion est un autre facteur important lors de la sélection d’un filtre pour pipeline. LeConception à bride ANSI 150LBpermet au filtre d'être intégré dans des systèmes de tuyauterie à brides compatibles.

Par rapport aux raccords filetés, l'installation à brides est généralement préférée pour les pipelines industriels de plus grande taille ou pour les applications où une inspection et un entretien réguliers de l'équipement peuvent être nécessaires. Les raccords à bride boulonnés permettent également de retirer le filtre du pipeline lorsque le filtre interne doit être inspecté ou entretenu.

Lors de la sélection d'un filtre en Y à bride, les ingénieurs doivent confirmer la taille nominale requise, la classe de pression, la norme de bride, les dimensions face à face, les exigences en matière de joint et la compatibilité avec le système de tuyauterie existant.

Comment un filtre en Y protège-t-il les équipements en aval ?

Pendant le fonctionnement normal, le fluide de procédé pénètre dans le filtre en Y et passe à travers le tamis du filtre interne. Les particules solides plus grandes que l'ouverture du tamis sélectionnée sont retenues à l'intérieur de la chambre du filtre, tandis que le fluide filtré continue vers l'aval.

Le processus de filtration peut contribuer à réduire le risque que des particules pénètrent dans des équipements sensibles. Ceci est particulièrement utile lorsque le système en aval contient des composants avec des passages étroits, des pièces mobiles ou des surfaces d'étanchéité de précision.

Les contaminants typiques qui peuvent être capturés comprennent :

• Échelle de tuyau
• Particules de rouille
• Débris de soudage
• Sable et autres particules solides
• Corps étrangers introduits lors de l'installation ou de la maintenance

Les performances de filtration réelles dépendent du matériau du tamis sélectionné, de la taille des mailles ou des perforations, des caractéristiques du fluide, du débit et des conditions de fonctionnement.

Entretien facile avec écran filtrant amovible

L'un des principaux avantages d'une crépine en Y est sa structure de maintenance relativement simple. À mesure que les particules s'accumulent sur le tamis du filtre, la chute de pression à travers le filtre peut augmenter. Une inspection régulière permet de déterminer quand un nettoyage ou un remplacement de l'écran est nécessaire.

Le couvercle de la crépine peut être ouvert pendant l'entretien programmé, permettant au personnel de retirer le tamis interne, de nettoyer les débris accumulés, d'inspecter le composant et de réinstaller ou remplacer le tamis si nécessaire.

Pour les utilisateurs industriels, ce processus de maintenance simple peut contribuer à réduire les temps d’arrêt inutiles et à maintenir le fonctionnement efficace du système de filtration.

Applications du filtre en Y à bride en acier inoxydable

Le DIYECrépine en Y à bride ANSI 150LB en acier inoxydablepeut être utilisé dans divers systèmes industriels de manipulation de fluides, en fonction du matériau sélectionné, de la pression nominale, de la plage de température et de la compatibilité des fluides.

Les applications courantes incluent :

• Systèmes de traitement de l'eau et d'approvisionnement en eau
• Tuyauterie de processus industriel
• Systèmes de traitement chimique
• Applications pétrochimiques et pétrolières et gazières
• Systèmes de CVC et d'eau de refroidissement
• Systèmes de tuyauterie de vapeur et de services publics
• Protection d'entrée de pompe
• Protection des équipements industriels

Pour des applications spécifiques, les utilisateurs doivent confirmer le fluide de traitement et les conditions de fonctionnement auprès de DIYE avant de sélectionner la configuration de crépine appropriée.

Facteurs clés lors de la sélection d'un filtre en Y

Choisir la bonne crépine en Y nécessite plus que simplement correspondre à la taille du tuyau. Les équipes d’ingénierie et d’achat doivent prendre en compte plusieurs facteurs avant de passer une commande.

DIYE : fournisseur de vannes industrielles et de composants de pipelines

DIYEse concentre sur le développement et la fabrication de vannes industrielles et de composants de contrôle des fluides pour différentes applications de tuyauterie. En combinant des matériaux, des configurations de connexion et des processus de fabrication appropriés, DIYE fournit des solutions de vannes et de canalisations pour les clients industriels et les projets d'ingénierie.

LeCrépine en Y à bride ANSI 150LB en acier inoxydableest l'une des solutions disponibles pour les clients cherchant à protéger les équipements en aval tout en conservant un système de filtration de pipeline pratique et utilisable.

Pour les projets OEM, les applications d'ingénierie et l'approvisionnement en vannes industrielles, DIYE peut fournir des informations sur les produits et une assistance technique en fonction de la taille du pipeline, de la pression nominale, de la norme de connexion, du fluide de traitement, de la température et d'autres exigences de fonctionnement.

Une filtration fiable des pipelines commence avec le bon filtre en Y

Une crépine en Y correctement sélectionnée peut jouer un rôle important dans la protection des équipements en aval et le maintien de la propreté d'un système de tuyauterie industrielle. La combinaison d'une construction en acier inoxydable, d'un raccord à bride ANSI 150LB et d'un écran de filtration amovible fait de la crépine DIYE Y une option pratique pour une variété d'applications industrielles.

Vous recherchez une crépine en Y en acier inoxydable pour votre projet de tuyauterie industrielle ? Contactez DIYE avec la taille de votre tuyau, la pression nominale, la norme de connexion et les exigences d'application pour une configuration appropriée.
