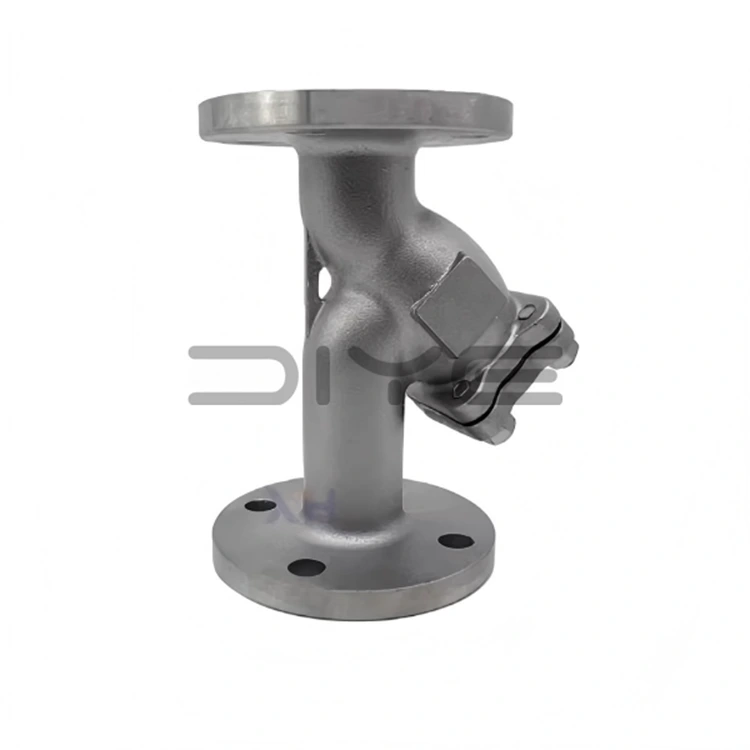

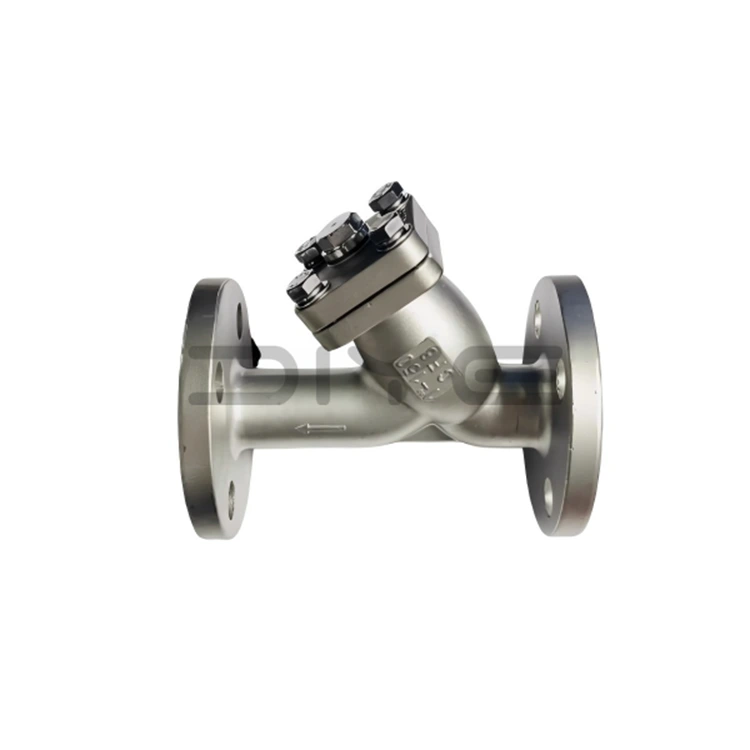

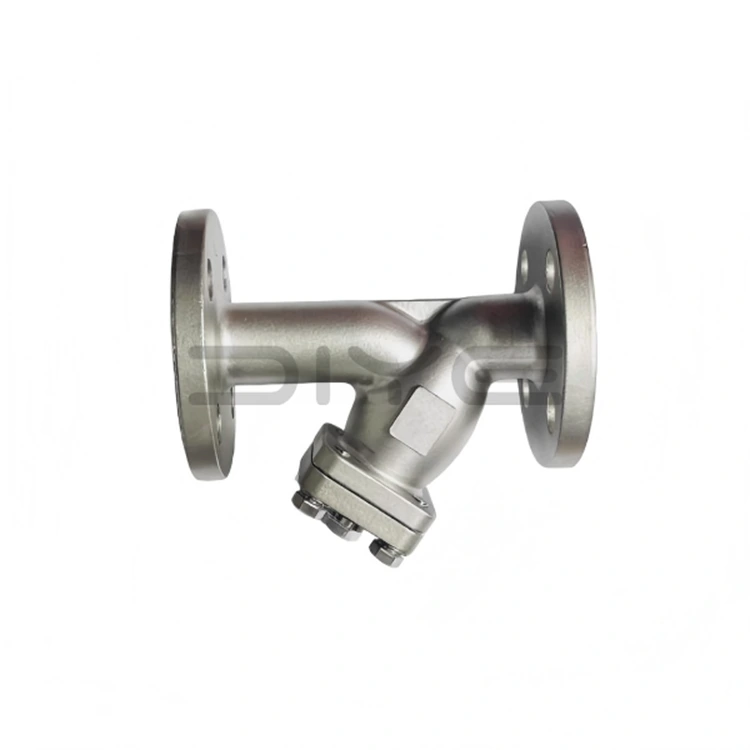

Crépine en Y à bride ANSI 150 lb en acier inoxydable

La crépine en Y à bride ANSI de 150 lb en acier inoxydable est équipée d'un tamis filtrant renforcé en acier inoxydable, qui intercepte efficacement les impuretés, protégeant les pompes, les vannes et les instruments. Il présente une résistance à la pression stable, d'excellentes performances de filtration et un démontage et un nettoyage faciles. En tant que source directe d'usine, nous proposons des prix d'usine de haute qualité et rentables avec des prix très compétitifs.

Avantages structurels et de performance

La crépine en Y à bride ANSI de 150 lb en acier inoxydable adopte une structure de coque profilée en forme de Y d'une seule pièce, garantissant un écoulement fluide du fluide et une faible chute de pression. Équipé d'un filtre en acier inoxydable de haute précision, il capture avec précision les scories de soudage, la rouille, le limon et les impuretés. Installé en amont des pompes, vannes, instruments et échangeurs de chaleur, il protège efficacement les équipements en aval de l'érosion, du blocage et de l'usure, prolongeant ainsi la durée de vie de l'ensemble du réseau de tuyauterie.

Conformité aux matériaux et aux normes

Les matériaux du corps de vanne comprennent l'acier au carbone WCB, l'acier inoxydable 304 (1.4301) et 316L (1.4404), offrant une excellente résistance aux températures élevées, à la corrosion et à la pression stable. La surface d'étanchéité de la bride utilise une face surélevée RF, avec des dimensions entièrement conformes aux normes ANSI 150 lb, garantissant une installation précise et une étanchéité fiable. Il convient à diverses conditions de fonctionnement, notamment l’huile, la vapeur, l’eau et les produits chimiques. Le tamis filtrant prend en charge plusieurs tailles de maille, offrant une capacité de rétention élevée de la saleté, une structure renforcée et une résistance à l'érosion. Il est facile à démonter et à nettoyer, facilitant l'entretien quotidien et est réutilisable.

Grades de filtration personnalisables :

1. Filtration grossière (maille 10-40) : intercepte les grosses impuretés particulaires, protégeant les pompes, les vannes principales et l'équipement du pipeline principal.

2. Filtration standard (60-100 mesh) : convient pour l'approvisionnement général en eau et le drainage, la CVC, la protection incendie et les oléoducs.

3. Filtration fine (maille 120-300) : convient pour la protection du pré-filtre dans l'eau pure, les produits pharmaceutiques, les produits chimiques fins et les équipements de précision.

Contrôle qualité et capacité d’approvisionnement

Chaque crépine en Y à bride ANSI de 150 lb en acier inoxydable est soumise à un contrôle de qualité et à des tests de pression rigoureux avant de quitter l'usine. Nous fournissons des rapports complets sur les matériaux en anglais, des certificats de tests de pression et des documents d'exportation, et prenons en charge des services de personnalisation pour des tailles de maille spéciales, des cylindres étendus et des matériaux spéciaux. Nos produits sont exportés en grande quantité vers l’Europe, l’Amérique, le Moyen-Orient et l’Asie du Sud-Est. DIYE VALVE est devenu un fournisseur fiable et privilégié d'accessoires de filtre de pipeline standard ANSI dans le monde entier.

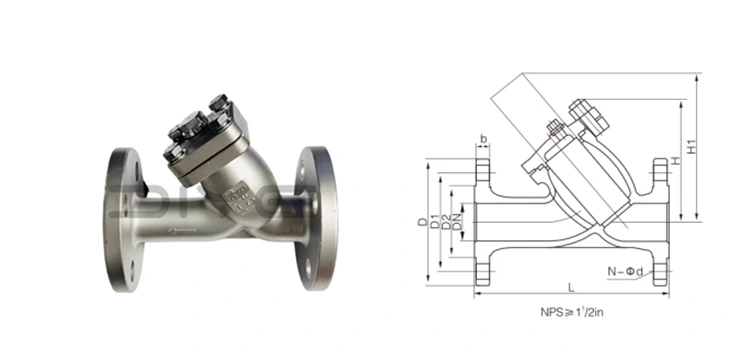

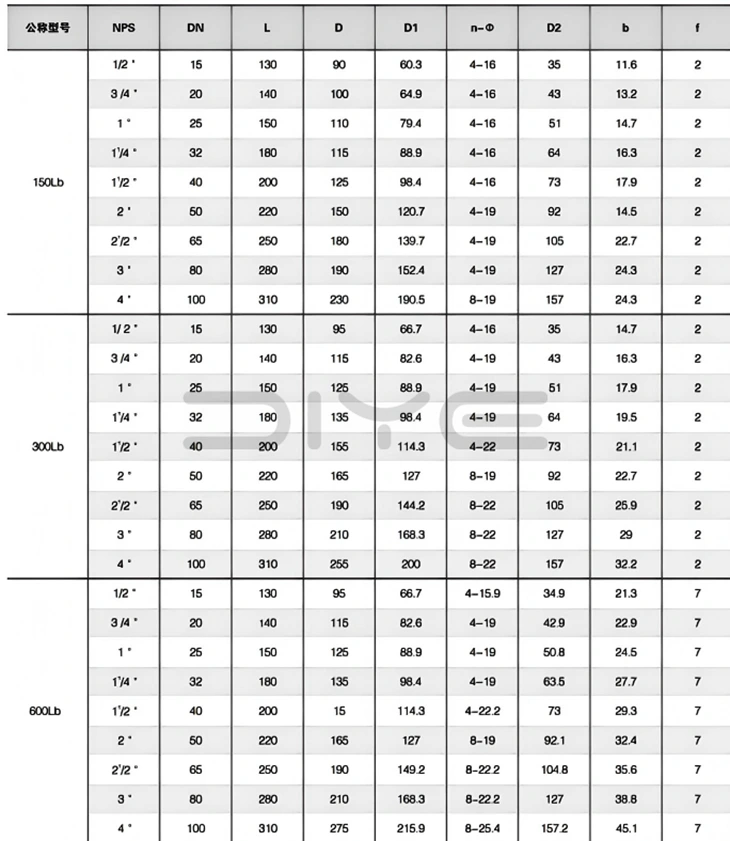

Paramètres techniques

FAQ

Q : Comment choisir les tailles de maille communes du tamis filtrant dans la crépine ?

● Filtration grossière (10 à 40 mesh) : protège la pompe principale et intercepte les grosses particules ;

● Filtration conventionnelle (maille 60-100) : universelle pour l'approvisionnement et le drainage de l'eau, la protection incendie et les oléoducs ;

● Filtration fine (120-300 mesh) : Pré-filtration pour l'eau pure, les produits pharmaceutiques, les produits chimiques fins et les équipements de précision.

Q : À quelle fréquence le filtre de la crépine doit-il être nettoyé ?

R : Mauvaise qualité de l'eau avec plus d'impuretés : nettoyez tous les 1 à 3 mois ;

Conditions de travail de l'eau propre : Maintenir une fois tous les six mois à un an.

Q10 : Qu'est-ce qui fait que le débit du filtre diminue et que la chute de pression augmente ?

R : Le tamis du filtre est obstrué par une saleté excessive. Retirez le couvercle d'extrémité, retirez le tamis du filtre et rincez-le pour rétablir un fonctionnement normal.

Q : Quelles sont les pressions nominales courantes du filtre ?

Norme GB/DIN :

● PN16 (16 bar) : eau du robinet conventionnelle, CVC, protection incendie, et alimentation générale en eau et drainage ;

● PN25 (25 bar) : immeubles de grande hauteur, salles de pompage haute pression, canalisations de vapeur et zones industrielles ;

● PN40 (40 bar) : Haute température et haute pression, industrie chimique et amont de chaudière.

Norme ANSI :

● 150LB (Class150) ≈ PN20 : projets ANSI généraux, produits pétrochimiques et approvisionnement en eau ;

● 300LB (Class300) ≈ PN50 : sections de pétrole et de gaz à haute pression, de vapeur et à haute pression des usines chimiques.
