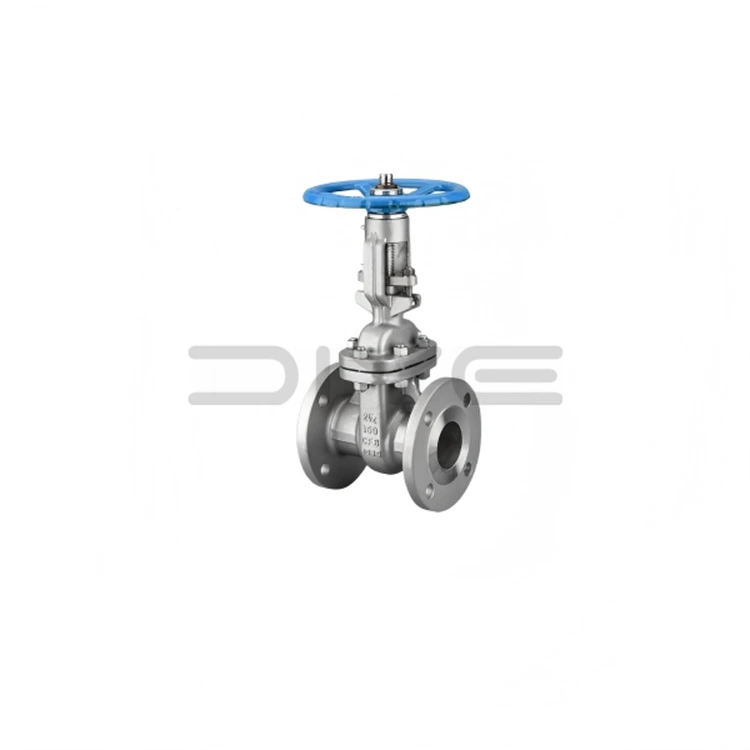

Les vannes à brides constituent l'épine dorsale des systèmes de tuyauterie amovibles

Alors que "vanne à bride" déroute souvent les débutants, il est crucial de comprendre qu'il fait référence à un type de connexion de vanne, et non au mécanisme interne lui-même. Une vanne à bride est simplement n'importe quelle vanne (qu'il s'agisse d'une vanne, d'un robinet à soupape, d'un clapet à bille ou d'un clapet anti-retour) qui comporte des brides intégrées à ses extrémités. Ces brides sont des rebords saillants avec des trous percés qui permettent à la vanne d'être boulonnée directement aux brides associées sur les tuyaux, les pompes ou les réservoirs.

Cette configuration boulonnée offre des avantages distincts par rapport aux extrémités filetées ou soudées. Le principal avantage est l’accessibilité. Dans les environnements industriels lourds comme les raffineries ou les centrales électriques, les équipements nécessitent un entretien et un remplacement réguliers. Un raccord à bride permet aux équipes de maintenance de déboulonner la vanne et de la faire glisser hors de la conduite sans couper les tuyaux ni perturber les soudures permanentes.

Pour garantir une étanchéité sous haute pression, un joint est pris en sandwich entre les deux faces de la bride avant que les boulons ne soient serrés. Différents types de faces de bride, tels que la face surélevée (RF) ou le joint de type annulaire (RTJ), sont utilisés en fonction des exigences de pression du système. Essentiellement, la vanne à bride sert de composant modulaire, offrant la flexibilité nécessaire pour construire et entretenir des réseaux de tuyauterie complexes et à enjeux élevés.
