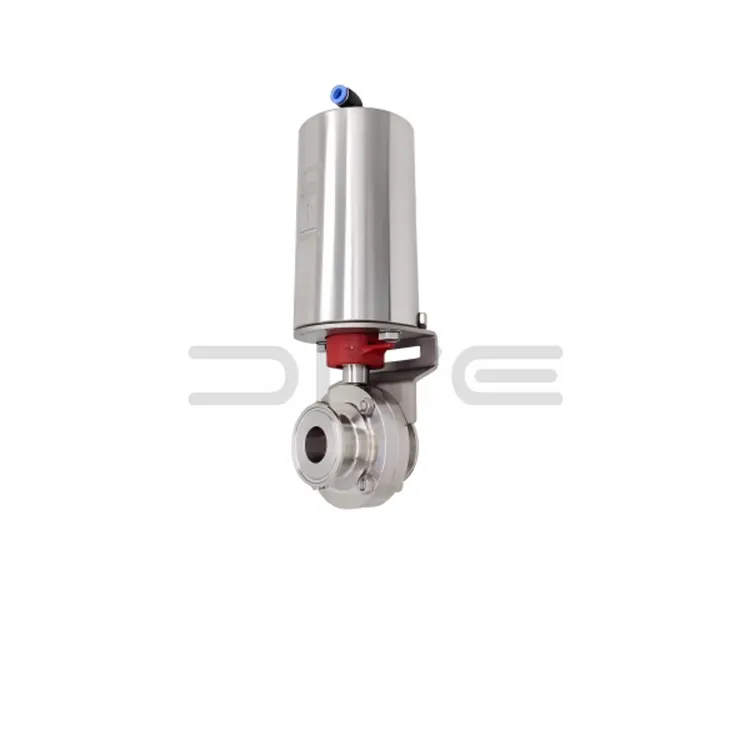

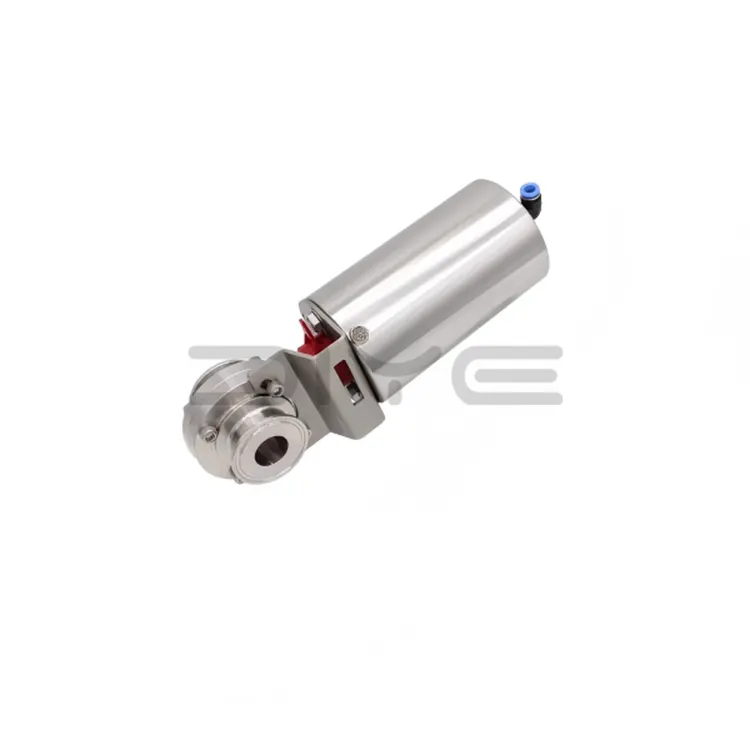

Vanne papillon sanitaire à commande pneumatique

La vanne papillon sanitaire à commande pneumatique DIYE VALVE est développée et fabriquée indépendamment par notre usine. Il s'agit d'un composant de contrôle de base hautes performances pour les scénarios de production automatisés dans les systèmes de tuyauterie de fluides sanitaires. Fabriqué en Chine, ce produit adhère à des normes strictes de contrôle de qualité, intégrant une technologie de contrôle pneumatique avancée et une conception structurelle sanitaire, répondant aux exigences d'hygiène strictes des industries alimentaires, des boissons, pharmaceutiques et biologiques.

La vanne utilise un actionneur pneumatique comme source d'alimentation principale, parfaitement adaptée à un corps de vanne papillon sanitaire. Il permet une ouverture et une fermeture rapides, à distance et automatisées des supports, améliorant ainsi l'efficacité et la stabilité du fonctionnement des pipelines. Sa structure sans angle mort empêche les résidus de fluide et la croissance bactérienne, son étanchéité fiable garantit l'absence de fuite de fluide et sa capacité de réponse rapide s'adapte aux besoins d'ajustement dynamique des lignes de production automatisées, entièrement conforme aux exigences CIP (Clean-in-Place) et SIP (Sterilize-in-Place) de l'industrie sanitaire.

Principe de fonctionnement de base

L'actionneur pneumatique de la vanne papillon sanitaire à commande pneumatique entraîne la tige de la vanne pour faire tourner le disque de la vanne, ouvrant et fermant ainsi la vanne. Lorsque l'air pénètre d'un côté de l'actionneur, il pousse le piston, provoquant la rotation de la tige de la vanne, complétant ainsi l'action d'ouverture et de fermeture. Selon la structure de l'actionneur, il est disponible en deux modes : double effet et simple effet.

- Actionneur à double effet : l'admission et l'échappement d'air alternés des deux côtés permettent d'obtenir une rotation avant et arrière du disque de la vanne. Adapté aux scénarios nécessitant des ouvertures et des fermetures fréquentes, il offre un fonctionnement stable et une forte adaptabilité.

- Actionneur simple effet : entraîné par l'admission d'air d'un côté, l'autre côté s'appuie sur la force du ressort pour un réarmement automatique en cas de panne d'alimentation en air. Cela garantit un fonctionnement sûr du pipeline et évite les risques potentiels pour la sécurité en cas de panne du système d'alimentation en air.

De plus, l'angle d'ouverture et de fermeture de la vanne peut être réglé de manière flexible via l'actionneur. Certains modèles prennent en charge un réglage continu de 0° à 90°, répondant à la fois aux besoins de base en matière de contrôle d'ouverture et de fermeture des pipelines et de régulation fine du débit, s'adaptant à différents scénarios de production.

Actionneurs pneumatiques et accessoires en option

1. Actionneurs pneumatiques en option

- Actionneur simple effet : équipé d'une fonction de réinitialisation par ressort, il revient automatiquement à sa position d'origine en cas de panne d'alimentation en air, offrant une protection de sécurité élevée et adapté aux scénarios avec des exigences de sécurité élevées.

- Actionneur à double effet : entraîné par deux sources d'air, offrant des actions d'ouverture et de fermeture douces et stables et une grande durabilité. Convient aux scénarios de fonctionnement à haute fréquence tels que les lignes de production continues.

2. Accessoires assortis

- Triplet pneumatique : Composé d'un filtre, d'un réducteur de pression et d'un lubrificateur, il filtre les impuretés dans l'alimentation en air, stabilise la pression de l'air, lubrifie l'actionneur, prolonge la durée de vie et assure un fonctionnement stable de la vanne.

- Électrovanne : contrôle l'alimentation en air, permettant l'ouverture et la fermeture des vannes à distance, facilitant l'intégration avec un système de contrôle central et améliorant l'automatisation.

- Transmetteur de position : fournit un retour d'information en temps réel sur l'état d'ouverture et de fermeture de la vanne, permettant une surveillance en temps réel par le système de contrôle central et garantissant des processus de production contrôlables.

- Fin de course : empêche la surcourse du disque de la vanne, évitant ainsi les dommages mécaniques et protégeant la structure de la vanne.

- Mécanisme de volant : utilisé pour le fonctionnement manuel d'urgence ; permet l'ouverture et la fermeture des vannes même en cas de panne d'alimentation en air, garantissant ainsi la continuité de la production.

À propos de DIYE VALVE

En tant que fabricant et fournisseur professionnel de vanne papillon sanitaire à commande pneumatique fabriquée en Chine, DIYE VALVE possède un système complet de R&D, de production, de vente et de service après-vente, engagé à fournir des produits de haute qualité et un service attentif aux clients mondiaux.

Nous disposons d'une équipe professionnelle et technique de commerce extérieur parlant couramment l'anglais, le russe, l'arabe et d'autres langues, fournissant une assistance en ligne 24 heures sur 24 pour répondre aux questions concernant la sélection, l'installation, la mise en service et la maintenance des produits, et proposant des manuels d'installation et de maintenance multilingues. Notre usine met en œuvre un processus d'inspection de qualité strict, contrôlant rigoureusement chaque étape, depuis la sélection des matières premières jusqu'à la livraison du produit, garantissant que chaque vanne répond à des normes de haute qualité.

Pour résoudre les problèmes d'approvisionnement en pièces de rechange auxquels sont confrontés les clients étrangers, nous fournissons des pièces de rechange couramment utilisées telles que des joints, des unités triples pneumatiques et des électrovannes, raccourcissant ainsi considérablement les cycles logistiques et réduisant les coûts d'approvisionnement. Nous offrons également une garantie de 12 mois sur l’ensemble de la vanne et une garantie de 6 mois sur les pièces vulnérables. Pendant la période de garantie, les dysfonctionnements d'origine non humaine seront réparés gratuitement, garantissant ainsi pleinement l'expérience utilisateur pour les clients étrangers.

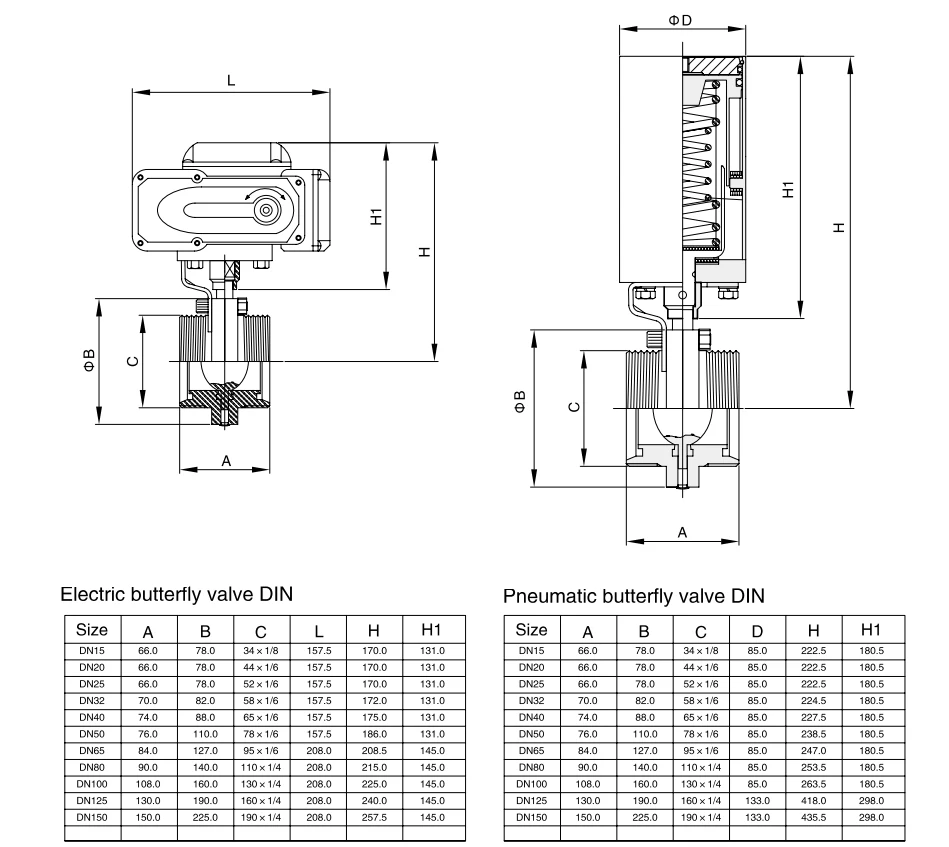

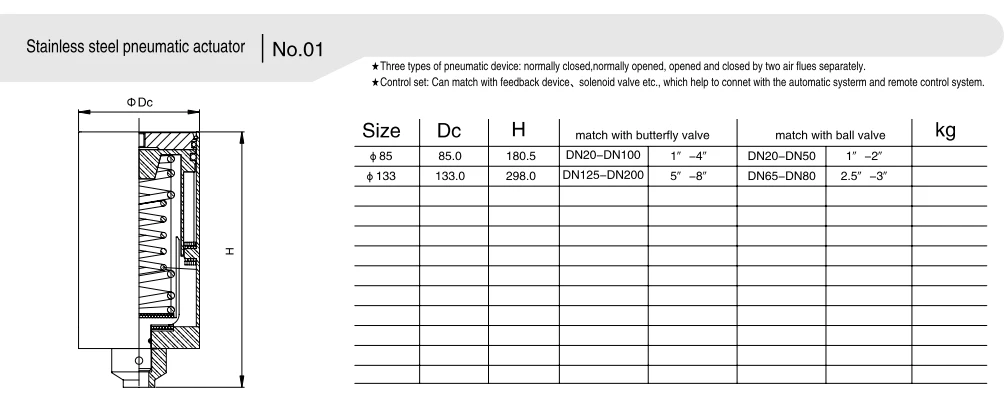

Paramètres techniques

FAQ

Q : Quels types d'actionneurs pneumatiques sont disponibles pour les vannes papillon pneumatiques sanitaires et comment les sélectionner ?

R : Les types courants sont des actionneurs pneumatiques à simple effet et à double effet, sélectionnés en fonction des exigences de sécurité et de la fréquence de fonctionnement des conditions de travail : ① Actionneur à double effet : entraînée par deux sources d'air, la vanne s'ouvre et se ferme de manière stable avec une réponse rapide, adaptée aux conditions de travail sanitaires conventionnelles avec des lignes de production automatiques et des opérations à haute fréquence, et doit être équipée d'une source d'air externe pour contrôler la marche/arrêt ; ② Actionneur à simple effet : avec une structure de rappel à ressort, entraîné par une prise d'air d'un côté et réinitialisé automatiquement (ouverture/fermeture) après une perte d'air, il offre des performances de sécurité et de protection élevées, adapté aux conditions de travail sanitaires à haut risque où le fluide est inflammable, toxique et corrosif, et peut efficacement éviter les risques de sécurité des pipelines après une panne de source d'air.

Q : Quels accessoires sont nécessaires pour les vannes papillon pneumatiques sanitaires ? Quelle est la fonction des accessoires de base ?

A4 : Base obligatoire A : accessoires + accessoires optionnels selon les besoins, les accessoires de base et leurs fonctions sont : ① Unité triple pneumatique (filtre + réducteur de pression + dispositif de brouillard d'huile) : obligatoire, filtre les impuretés de la source d'air, stabilise la pression d'alimentation en air, lubrifie les parties internes de l'actionneur et prolonge la durée de vie de l'actionneur ; ② Électrovanne : en option, contrôle à distance la marche/arrêt de la source d'air, réalise l'ouverture et la fermeture automatiques et centralisées de la vanne et convient à la liaison du système de contrôle central ; ③ Dispositif de retour de position : retour en temps réel en option de l'état d'ouverture et de fermeture de la vanne (ouvert/fermé/neutre), facilitant la surveillance à distance du fonctionnement du pipeline ; ④ Mécanisme de volant : en option, la vanne peut être actionnée manuellement en cas de panne de la source d'air, adaptée aux conditions de travail d'urgence ; ⑤ Fin de course : en option, empêche le disque de la vanne de tourner pendant la course et protège le corps de la vanne et les joints.

Q : Quelle est la pression de la source d’air requise pour les vannes papillon pneumatiques sanitaires ? Peut-il s'adapter à la source d'air non standard sur site ?

R : La pression de la source d'air adaptative conventionnelle est de 0,4 à 0,8 MPa, ce qui correspond à la pression d'air standard générale industrielle et convient à la plupart des conditions d'alimentation en air sur site ; si la source d'air sur site est à pression non standard (inférieure à 0,4 MPa ou supérieure à 0,8 MPa), un actionneur pneumatique adaptatif personnalisé peut être fourni, et un réducteur de pression/valve de surpression peut être équipé pour ajuster la pression d'air afin d'assurer l'ouverture et la fermeture normales de la vanne sans transformation supplémentaire du système d'alimentation en air sur site.
