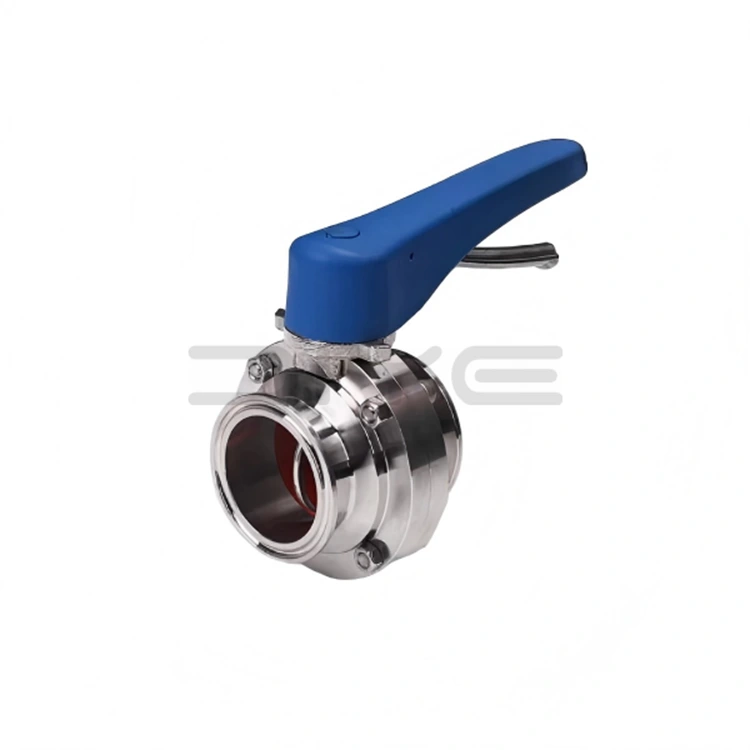

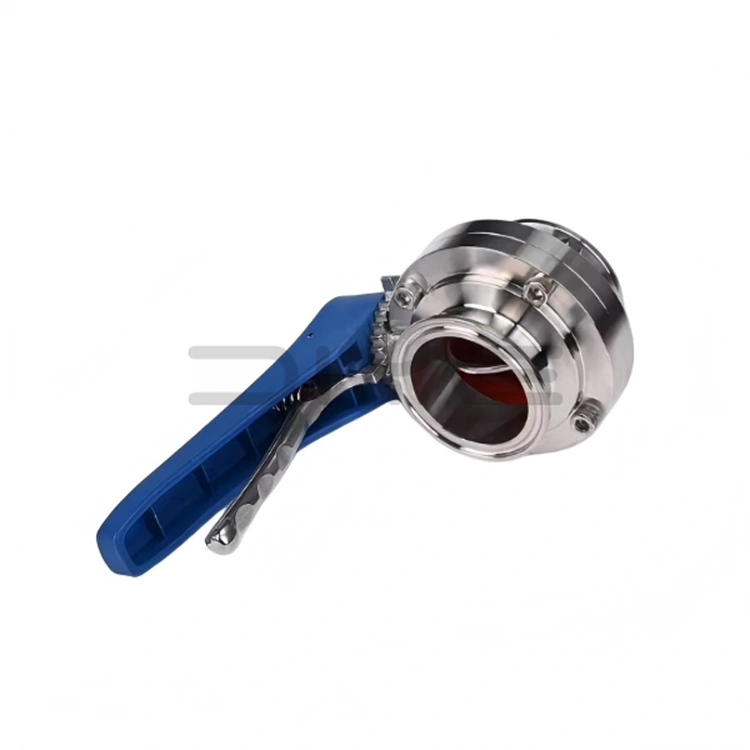

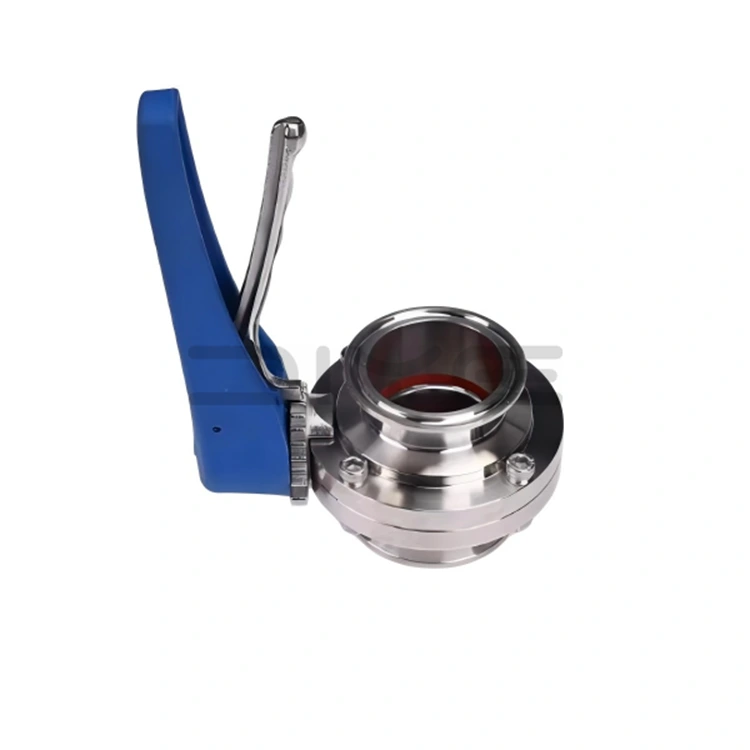

Vanne papillon sanitaire à installation rapide

La vanne papillon sanitaire à installation rapide DIYE VALVE est une vanne de contrôle de fluide propre dédiée conçue pour les industries alimentaire, pharmaceutique, laitière, des boissons, biopharmaceutique, d'eau pure et de chimie fine. Adhérant aux principes de « haute hygiène, haute efficacité et haute fiabilité », sa conception à installation rapide résout les problèmes des vannes traditionnelles, tels qu'une installation fastidieuse, un démontage fastidieux et une maintenance peu pratique, améliorant considérablement l'efficacité du fonctionnement et de la maintenance des pipelines.

La vanne papillon sanitaire à installation rapide utilise des raccords de serrage standard aux deux extrémités, éliminant ainsi le besoin de soudage ou de raccords filetés complexes. Un montage et un démontage rapides sont obtenus grâce aux pinces, ce qui le rend pratique et flexible. Il s'agit d'une vanne à noyau dans les systèmes de tuyauterie propre pour la commutation, la maintenance et le nettoyage. Sa structure compacte et légère le rend adapté aux installations dans des espaces confinés.

Avantages professionnels

1. Sélection de matériaux haut de gamme

Pour garantir l'hygiène et la durabilité du produit, DIYE VALVE sélectionne strictement l'acier inoxydable SUS304 (1.4301) ou SUS316L (1.4404) de haute qualité pour le corps de la vanne et le disque de la vanne, offrant une excellente résistance à la corrosion et des propriétés mécaniques. La surface intérieure du corps de la vanne est polie électrolytiquement ou mécaniquement, atteignant une rugosité de surface Ra≤0,8 μm (maximum Ra≤0,4 μm), éliminant les coins morts et les résidus, facilitant un nettoyage facile et entièrement compatible avec le nettoyage en ligne CIP et la stérilisation à haute température SIP.

Tous les joints correspondants sont fabriqués en EPDM de qualité alimentaire FDA, en caoutchouc de silicone (SI) ou en PTFE, résistants à la vapeur à haute température et à la corrosion acide/alcali, répondant aux normes FDA/3A, empêchant efficacement la contamination secondaire des supports et assurant la sécurité et la propreté des matériaux transportés.

2. Structure et conception des opérations conviviales

La vanne papillon sanitaire à installation rapide présente une conception d'ouverture et de fermeture rotative à 90°, offrant un fonctionnement facile et sensible, une vitesse d'ouverture et de fermeture rapide et un réglage précis du débit. Le chemin d'écoulement fluide minimise la résistance du fluide, favorisant ainsi le flux bidirectionnel du fluide. Une étanchéité fiable atteint une norme de fuite zéro de classe VI, garantissant la sécurité de l'étanchéité des pipelines à long terme et empêchant le gaspillage de matériaux et la pollution de l'environnement.

Côté fonctionnement, il est équipé d'une poignée manuelle multipositions, permettant une ouverture et une fermeture rotative à 90° et un réglage du positionnement du débit. Des actionneurs pneumatiques/électriques sont également disponibles en option pour répondre aux besoins de contrôle d'automatisation des clients, en réalisant un fonctionnement manuel et automatique intégré et en améliorant le niveau d'intelligence du contrôle des pipelines.

Certification faisant autorité et large application

La vanne papillon sanitaire à installation rapide DIYE VALVE adhère strictement aux normes d'hygiène internationales telles que GMP, 3A et EHEDG, et est compatible avec les principales normes internationales de serrage telles que DIN, ISO, SMS et 3A. Sa grande polyvalence et son interchangeabilité permettent une adaptation parfaite aux systèmes de tuyauterie propre courants dans le monde entier. Notre usine dispose d'un système de contrôle de qualité complet, contrôlant rigoureusement chaque étape depuis l'inspection des matières premières et la surveillance de la production jusqu'aux tests des produits finis, garantissant que les produits répondent aux normes internationales et aux exigences des clients.

La vanne papillon sanitaire à installation rapide est largement utilisée dans les lignes de production propre haut de gamme dans la transformation des produits laitiers, le brassage de la bière, l'embouteillage de boissons, les produits biopharmaceutiques, les systèmes d'eau pure et la chimie fine. Il peut transporter divers fluides propres tels que de l'eau pure, des solutions pharmaceutiques, des émulsions et des boues, fournissant ainsi des solutions fiables de contrôle des fluides pour une production propre dans diverses industries.

Avantages du partenariat

En tant qu'usine d'approvisionnement direct, DIYE VALVE adopte un modèle d'approvisionnement direct d'usine, éliminant les intermédiaires et garantissant une qualité de produit stable tout en fournissant aux clients des produits performants et rentables. Les achats en gros bénéficient de remises échelonnées et des services personnalisés tels que des matériaux spéciaux, des combinaisons d'actionneurs et la personnalisation de la taille sont disponibles pour répondre aux besoins spécifiques de différentes industries et projets.

En tant que fournisseur professionnel en Chine, DIYE VALVE s'engage à fournir à ses clients du monde entier une vanne papillon sanitaire à installation rapide de haute qualité, performante et rentable. Avec un support technique professionnel, un service après-vente complet et une qualité de produit fiable, DIYE VALVE établit des partenariats stables et à long terme avec les clients, les aidant à améliorer l'efficacité de la production et à réduire les coûts d'exploitation.

Spécifications techniques

- Diamètre nominal : DN10～DN150 (1/2"～6")

- Pression nominale : PN10/16 (1,0/1,6MPa)

- Température de fonctionnement : -30 ℃ ~ + 150 ℃ (selon le matériau d'étanchéité)

- Classe d'étanchéité : Classe VI (zéro fuite)

- Normes applicables : DIN, SMS, ISO, IDF, 3A, GB/T 2238.

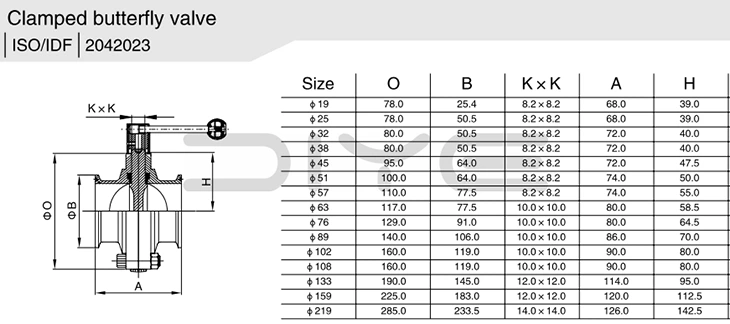

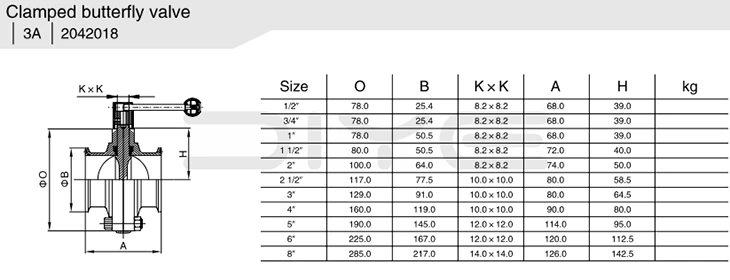

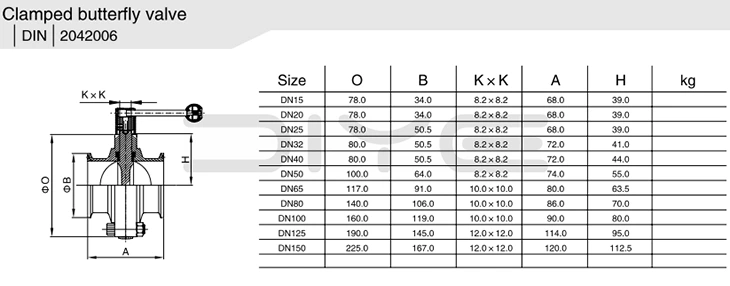

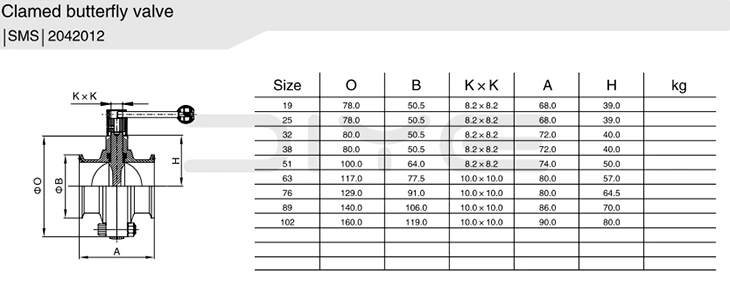

Paramètres techniques

FAQ

Q : Application technique des joints EPDM / Silicone / PTFE pour vannes papillon sanitaires ?

R : L'EPDM présente une résistance à la vapeur et une résistance à la stérilisation à haute température, adaptées aux conditions générales de transformation des aliments ; Le silicone s'adapte à l'eau purifiée à basse température et aux fluides doux ; Le PTFE résiste aux acides forts, aux alcalis et aux solvants organiques, idéal pour les liquides médicinaux corrosifs. Les trois matériaux sont conformes à la certification FDA pour le contact alimentaire.

Q : Comment choisir entre les matériaux 304 et 316L pour les vannes papillon sanitaires en fonction des différences techniques ?

R : 304 est un acier inoxydable standard contenant du nickel, adapté aux milieux neutres tels que l'eau propre, les boissons et les produits laitiers ; Le 316L contient un élément molybdène ajouté, offrant une meilleure résistance aux acides, aux alcalis, aux liquides médicinaux et à la corrosion par la vapeur à haute température. Il est obligatoire pour les conditions de travail pharmaceutiques, de fermentation et contenant du sel avec une plus forte résistance à la corrosion intergranulaire.

Q : Les vannes papillon sanitaires peuvent-elles permettre un écoulement bidirectionnel de l'eau, des boues et des fluides à haute viscosité ?

R : La vanne adopte une conception d'étanchéité bidirectionnelle pour prendre en charge le débit avant et arrière. La structure à passage intégral garantit une faible résistance à l'écoulement, applicable aux boues, aux émulsions et aux fluides propres légèrement visqueux. Une utilisation à long terme avec des boues dures très riches en particules n'est pas recommandée, car cela pourrait facilement user les bagues d'étanchéité.

Q : Les vannes papillon sanitaires sont-elles compatibles avec le nettoyage en ligne CIP et la stérilisation à la vapeur SIP ?

R : Avec une structure entièrement polie sans zone morte et des joints de qualité alimentaire résistants aux hautes températures, les vannes papillon sanitaires sont entièrement compatibles avec le nettoyage par circulation CIP et la stérilisation à haute température SIP. Ils répondent aux exigences de conformité en hygiène GMP, 3A et EHEDG et peuvent être directement utilisés en production aseptique.
