Vanne papillon filetée sanitaire

En tant que fournisseur professionnel chinois, DIYE VALVE, cette vanne papillon filetée sanitaire est idéale pour les systèmes de canalisations hygiéniques à petite échelle avec un espace limité qui ne nécessitent pas de démontage et de nettoyage fréquents. En tant que fabricant de confiance, nous proposons des performances stables et des solutions rentables pour les applications hygiéniques mondiales.

Présentation du produit

1. Conception de canal d'écoulement hygiénique

Le canal d'écoulement du corps de la vanne papillon filetée sanitaire est poli miroir (Ra≤0,8 μm standard, Ra≤0,4 μm personnalisé disponible pour des conditions de travail stériles), sans rainures ni coins morts. Il élimine les résidus moyens et la croissance bactérienne, répondant pleinement aux exigences du nettoyage en ligne CIP et aux normes de production hygiéniques.

2. Sélection de matériaux personnalisable

Pour le corps et le disque de la vanne papillon filetée sanitaire, l'acier inoxydable 304 (pour les conditions de travail conventionnelles) et l'acier inoxydable 316L (pour les conditions de travail sévères résistantes à la corrosion) sont facultatifs. Les pièces d'étanchéité peuvent être sélectionnées comme suit : EPDM (pour les supports conventionnels), caoutchouc de silicone (pour la stérilisation à haute température), caoutchouc fluoré (pour les supports acides-alcalis/huile forts).

Modes de conduite en option

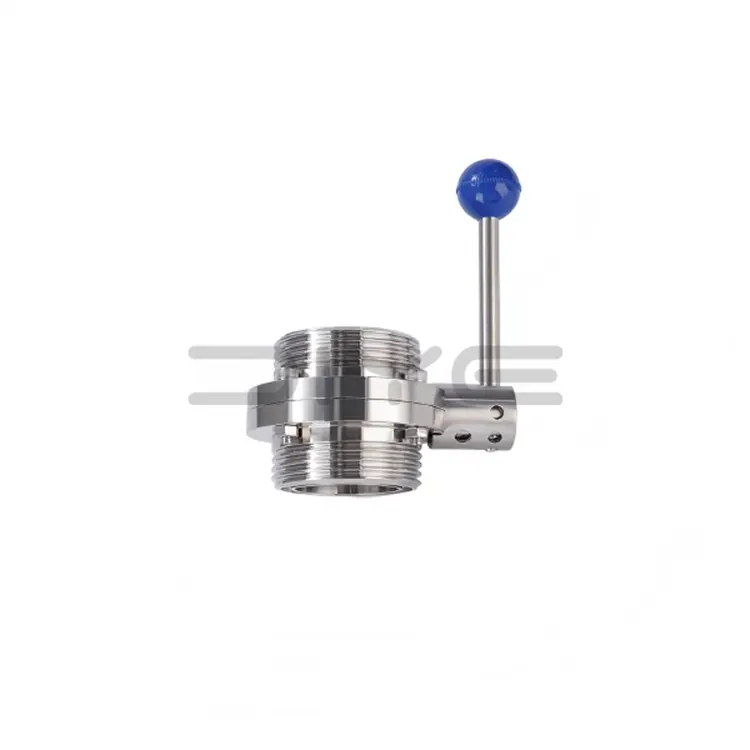

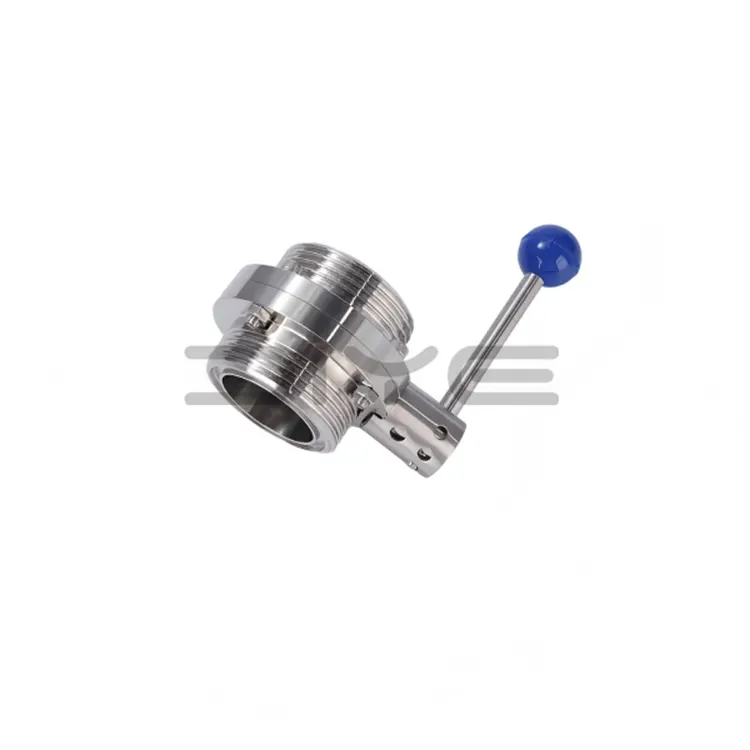

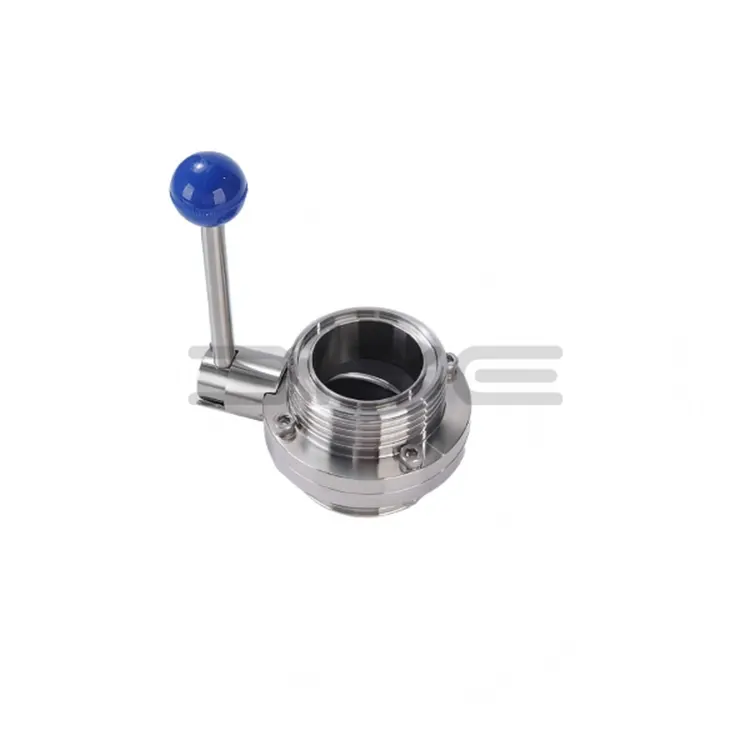

● Type manuel : équipé d'une poignée/volant antidérapant en acier inoxydable avec un dispositif de limitation, doté d'un fonctionnement intuitif. Convient aux pipelines de petit calibre avec un fonctionnement à basse fréquence et rentable.

● Type pneumatique : Equipé d'un actionneur pneumatique hygiénique avec fonction positionneur/retour de position, permettant un contrôle marche-arrêt à distance et une vitesse d'ouverture/fermeture réglable. Idéal pour les chaînes de montage automatisées.

● Type électrique : équipé d'un actionneur électrique antidéflagrant/général, prenant en charge un réglage continu de 0° à 90° pour un contrôle précis du débit. Convient aux conditions de travail sans surveillance et de haute précision telles que le transport de préparations pharmaceutiques.

À propos de nous

1. Avantages de la tarification directe en usine

Tous les composants essentiels de notre vanne papillon filetée sanitaire sont fabriqués eux-mêmes, sans liens commerciaux intermédiaires. Pour les mêmes spécifications, nos vannes papillon hygiéniques 304/316L sont 40 à 60 % inférieures à celles des marques importées et 15 à 25 % inférieures à celles des commerçants du secteur, ce qui réduit considérablement les coûts d'approvisionnement des clients.

2. Commande flexible et devis personnalisés

Nous prenons en charge les petites commandes minimum de vannes papillon filetées sanitaires tout en conservant des avantages de prix, et des remises échelonnées sont disponibles pour les achats en gros. Nous fournissons également des devis de configuration personnalisés, avec des modes d'entraînement et des matériaux de joint sélectionnables sur demande pour éviter des dépenses inutiles.

3. Emballage renforcé pour les expéditions longue distance

L'emballage est personnalisé en fonction du mode de transport : pour le fret maritime/logistique internationale, nous utilisons des cartons durs épaissis fixés avec des palettes en bois conformes aux normes de fumigation IPPC pour le dédouanement direct ; pour la livraison par courrier en petits lots, un remplissage en mousse antichoc est adopté pour empêcher l'extrusion et la déformation tout au long du processus de transport.

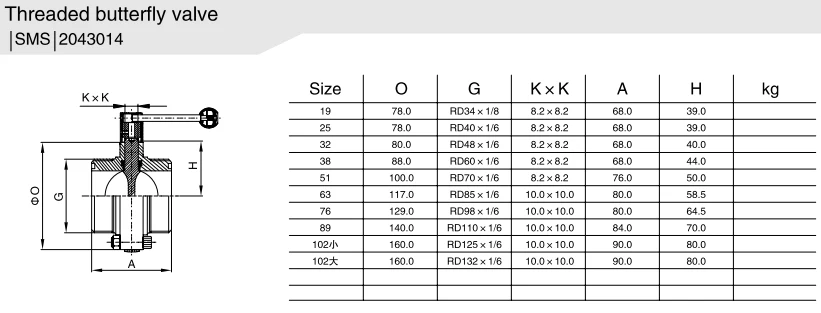

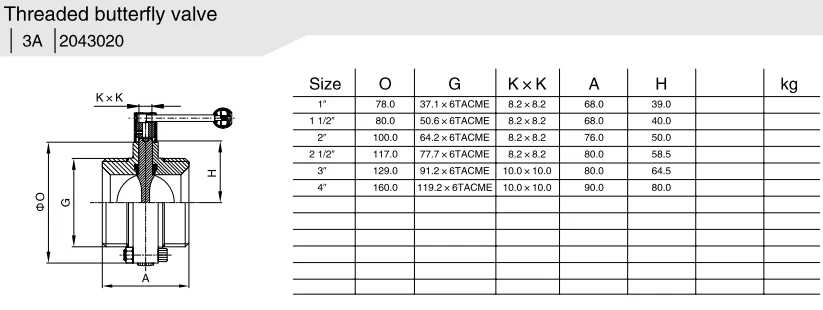

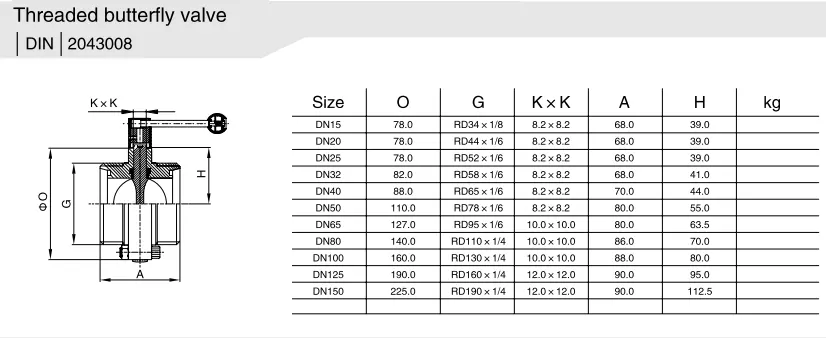

Paramètres techniques

FAQ

Q : Quel est le code SH d’exportation pour les vannes papillon filetées sanitaires ?

R : Code HS principal : 8481804000 (Autres vannes papillon, applicables à la grande majorité des vannes papillon filetées sanitaires). Il peut être ajusté en fonction de spécifications spécifiques (par exemple, calibre, méthode d'actionnement) pour l'exportation. Nous pouvons fournir le code SH précis et les documents de déclaration en douane correspondant au dédouanement à l'exportation.

Q : Les vannes papillon sanitaires non standard peuvent-elles être personnalisées ?

R : Oui, nous proposons la personnalisation des vannes papillon sanitaires, prenant en charge la personnalisation de dimensions non standard et de structures spéciales : ① Calibres/méthodes de connexion non standard (par exemple, mandrins de serrage non conventionnels, biseaux de soudage spéciaux) ; ② Matériaux de joint spéciaux (par exemple, joints résistants aux températures ultra-basses/hautes) ; ③ Accessoires d'actionnement personnalisés (par exemple, actionneurs pneumatiques avec dispositifs antidéflagrants, actionneurs électriques avec modules de télécommande).

Q : Quelles sont les exigences spécifiques pour les vannes papillon sanitaires prenant en charge le CIP/SIP ?

R : Compatible CIP (Clean-in-Place) : le passage d'écoulement est sans angle mort avec une surface lisse et polie, permettant à l'agent de nettoyage de s'écouler à travers tout le passage sans résidus et sans qu'il soit nécessaire de démonter la vanne. Compatible SIP (Sterilize-in-Place) : les joints ont une résistance à la température de ≥121℃ (Silicone/FKM), et le matériau du corps de la vanne peut résister à une stérilisation à la vapeur à haute température entre 121℃~135℃ sans déformation ni précipitation de matériau après la stérilisation.

Q : Comment les clients étrangers peuvent-ils confirmer que la vanne papillon soudée correspond aux dimensions de leur pipeline existant ?

R : DIYE fournit des tableaux de paramètres de dimensions bilingues (chinois-anglais) détaillés, indiquant clairement les dimensions clés telles que le diamètre nominal (DN), le diamètre extérieur (OD), l'angle de biseau de soudage, la longueur du corps de vanne et la norme de bride. Le produit est conforme aux normes générales internationales, notamment 3A, ASME et DIN. Parallèlement, nous pouvons personnaliser les dimensions du corps de vanne en fonction des dessins de pipeline fournis par les clients, effectuer une vérification des pré-dimensions et une installation simulée pour garantir un soudage bout à bout direct à la livraison, évitant ainsi les problèmes d'écart dimensionnel.

Q : Les vannes papillon soudées sont des connexions fixes et ne peuvent pas être démontées. Comment effectuer l’entretien quotidien et remplacer les joints ?

R : La maintenance quotidienne peut être effectuée via le nettoyage en ligne CIP (Clean-in-Place) sans démonter le corps de la vanne. Il suffit de vérifier régulièrement le serrage de la tige et la flexibilité de fonctionnement. Si une fuite se produit en raison du vieillissement ou de l'endommagement du joint, fermez d'abord les vannes de la canalisation en amont et en aval, videz le fluide, démontez le couvercle de l'extrémité de la tige pour retirer directement l'ancien joint et remplacez-le par des joints de qualité alimentaire (EPDM/Silicone/FKM) certifiés FDA/3A de la même spécification. Aucune coupure de pipeline n'est nécessaire, ce qui réduit considérablement les coûts de maintenance et les pertes dues aux temps d'arrêt.
