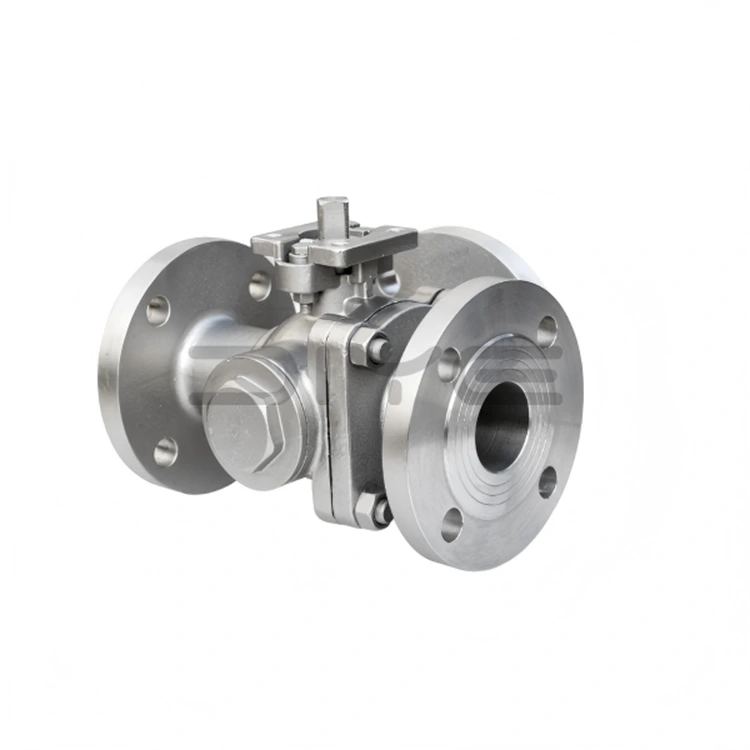

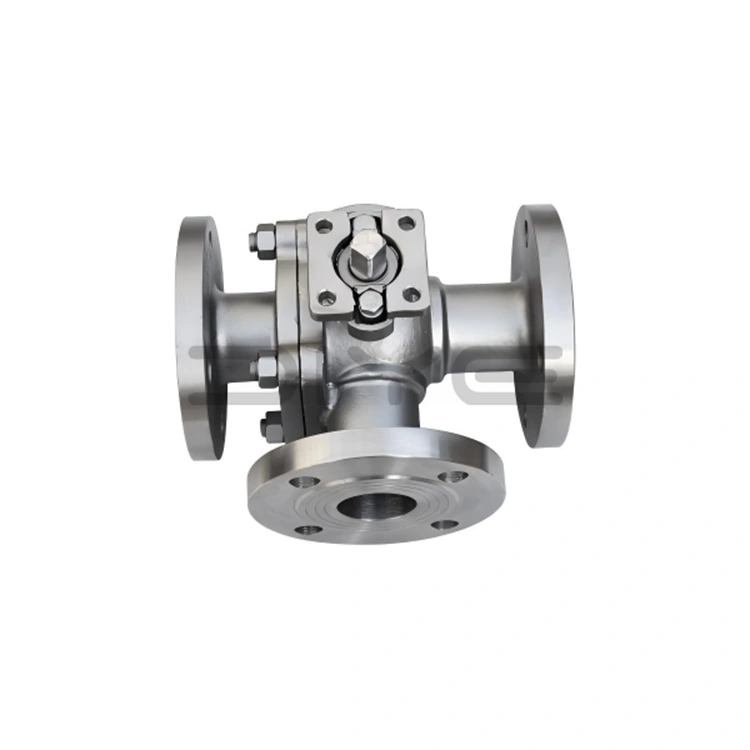

Vannes à bille à brides en acier inoxydable à 3 voies

Les robinets à tournant sphérique à bride en acier inoxydable à 3 voies DIYE VALVE sont des vannes industrielles hautes performances spécialement conçues pour le contrôle du débit dans les canalisations complexes. Hautement personnalisables, ils peuvent répondre aux divers besoins de différents scénarios industriels. Les produits utilisent une conception structurelle scientifique, combinée à des matériaux de haute qualité et à des processus de fabrication rigoureux, et sont largement utilisés dans les domaines chimiques, pétroliers et autres domaines industriels, offrant des solutions fiables pour le détournement, la fusion et la commutation de fluides de pipeline.

Matériaux de base et assurance qualité

Les robinets à tournant sphérique à bride en acier inoxydable à 3 voies sont construits principalement en acier inoxydable 304 ou 316L, possédant une excellente résistance à la corrosion, aux températures élevées et à la pression, ce qui les rend adaptables à diverses conditions de travail difficiles. Les joints sont fabriqués à partir de matériaux de haute qualité tels que le polytétrafluoroéthylène (PTFE) et le PPL, rigoureusement sélectionnés et conformes aux normes industrielles internationales. Tous les matériaux utilisés dans la production sont inspectés conformément aux normes industrielles telles que GB/T et API, et des rapports spectraux des matériaux sont disponibles pour garantir la conformité des matériaux et la traçabilité de la qualité.

Capacités de personnalisation

Pour répondre aux besoins de différents projets d'ingénierie, DIYE VALVE prend en charge la personnalisation à la demande des robinets à tournant sphérique à bride en acier inoxydable à 3 voies. Les tailles non standard, les canaux d'écoulement spéciaux et diverses normes de brides peuvent être personnalisés selon les exigences du client. Des canaux d'écoulement sur mesure peuvent également être créés sur la base des dessins du client pour résoudre des problèmes particuliers de contrôle de débit dans des pipelines complexes.

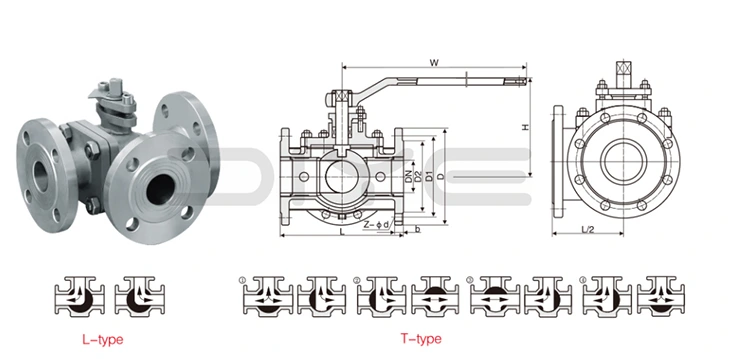

Détails du canal de débit LT

Le LT (canal d'écoulement) des robinets à tournant sphérique à bride en acier inoxydable à 3 voies DIYE VALVE est principalement divisé en deux types, tous deux utilisant une structure d'ouverture et de fermeture rotative à 90°. Le positionnement de la poignée est clair, la commutation est fluide et le fonctionnement est pratique et fiable, répondant aux besoins de contrôle complexes des pipelines industriels.

1. Canal d'écoulement de type L (LT-L)

Principalement utilisé pour le détournement de médias ou la commutation unidirectionnelle. Le noyau sphérique présente une conception à trou traversant en forme de L, permettant un contrôle des fluides « une entrée, deux sorties » ou « deux entrées, une sortie ». Une rotation de 90° de la poignée change rapidement la direction du flux du fluide, ne laissant aucun résidu de fluide, minimisant la résistance à l'écoulement et améliorant l'efficacité de fonctionnement du pipeline.

Scénarios applicables : convient pour détourner un milieu vers deux pipelines différents ou pour fusionner deux médias en un seul pipeline (la fusion simultanée est interdite pour éviter la contamination croisée), comme le branchement de pipelines et la distribution de médias dans la production industrielle.

Canal d'écoulement de type 2.T (LT-T)

Principalement utilisé pour la fusion de médias, le détournement ou la commutation bidirectionnelle. Le noyau sphérique présente une conception à trou traversant en forme de T, permettant de manière flexible le contrôle « une entrée, deux sorties », « deux entrées, une sortie » ou « deux entrées, deux sorties ». Une commutation fluide, une étanchéité étanche et une distribution simultanée de deux fluides compatibles le rendent adapté au contrôle de débit multidirectionnel dans des pipelines complexes.

Scénarios applicables : convient à la commutation de médias multidirectionnelle dans des pipelines complexes, tels que le mélange de médias et l'inversion de pipeline dans les industries chimiques et pétrolières.

Avantages de la coopération

En tant que fabricant source, DIYE VALVE dispose d'un stock suffisant et de délais de livraison stables, qui peuvent répondre aux besoins des commandes du commerce extérieur, du stockage des distributeurs et du soutien aux projets d'ingénierie de grande et moyenne taille ; il fournit un ensemble complet de documents d'exportation et de rapports d'inspection pour garantir un dédouanement fluide ; les achats en gros peuvent bénéficier de réductions échelonnées ; il est équipé d'une équipe technique professionnelle et d'un service après-vente complet, et peut fournir aux clients un support technique et une consultation de solutions à tout moment pour obtenir un bénéfice mutuel et des résultats gagnant-gagnant.

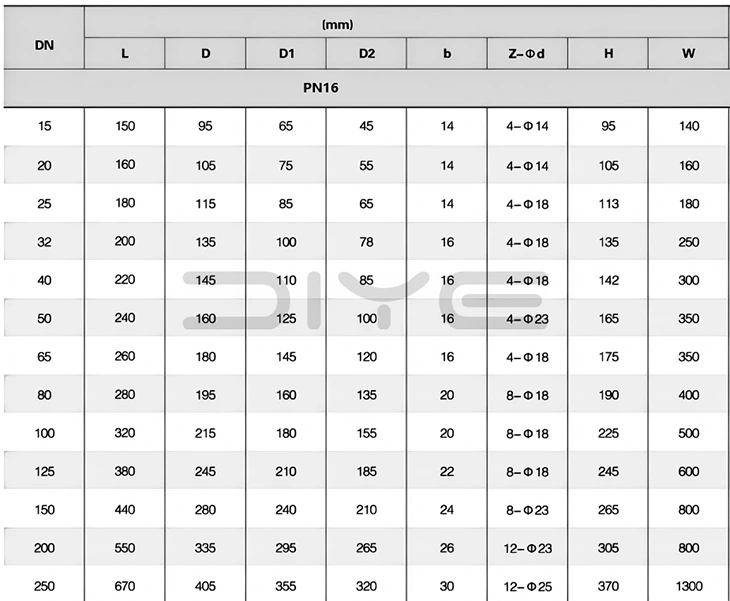

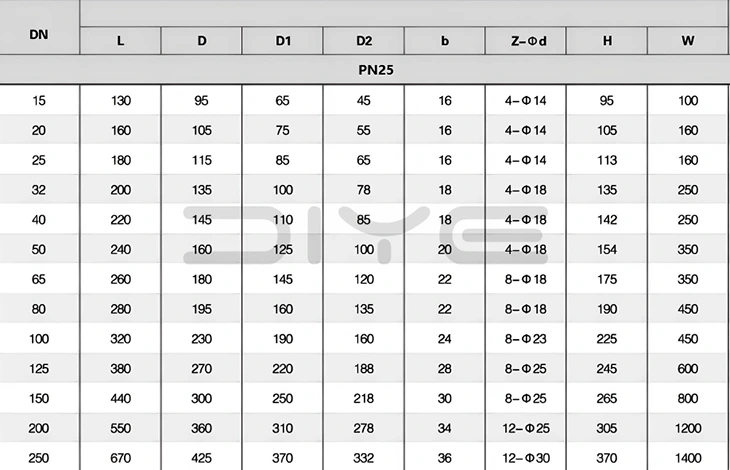

Paramètres techniques

FAQ

Q : Quelles sont les principales différences techniques entre les schémas de débit de type L (LT-L) et de type T (LT-T) du robinet à tournant sphérique à bride en acier inoxydable à 3 voies ? Comment faire une sélection ?

R : La principale différence réside dans la fonction de flux et les scénarios applicables :

1. Modèle d'écoulement de type L (LT-L) : le noyau sphérique comporte un trou traversant en forme de L. Il ne peut réaliser qu'une commutation unidirectionnelle de « une entrée, deux sorties » ou « deux entrées, une sortie ». Il ne peut pas fusionner simultanément deux médias (pour éviter toute contamination croisée). Il offre une faible résistance à l'écoulement et aucun résidu, ce qui le rend idéal pour les scénarios de dérivation/confluence simples tels que le branchement de pipelines et la distribution moyenne.

2. Modèle d'écoulement de type T (LT-T) : le noyau sphérique comporte un trou traversant en forme de T. Il permet une commutation bidirectionnelle flexible de « une entrée, deux sorties », « deux entrées, une sortie » ou « deux entrées, deux sorties ». Il peut fusionner simultanément deux fluides compatibles, ce qui le rend adapté à la commutation et au mélange multidirectionnels de fluides dans des pipelines complexes tels que ceux des industries chimiques et pétrolières.

Noyau de sélection : choisissez le type L pour un détournement simple ; choisissez le type T pour une confluence complexe et une commutation multidirectionnelle.

Q : Quelles sont les exigences techniques pour basculer entre les deux modèles de flux ? Y a-t-il une possibilité de brouillage ou de canalisation médium ?

A : Exigences techniques de commutation : Pour les deux types, la poignée doit être tournée de 90° jusqu'au cran de positionnement pour garantir que le noyau sphérique est complètement mis en place, évitant ainsi un état semi-ouvert/semi-fermé (ce qui pourrait provoquer une canalisation moyenne et une érosion de la surface d'étanchéité). Il est recommandé de fermer le pipeline à moyenne pression avant de commuter pour réduire l'impact sur le noyau sphérique.

Assurance de fiabilité : les produits Diye sont équipés de noyaux et de sièges à billes usinés avec précision CNC, garantissant une grande précision d'ajustement pour une commutation fluide et sans blocage. Les surfaces d'étanchéité sont rectifiées avec précision pour obtenir une étanchéité bidirectionnelle sans fuite une fois complètement commutées, éliminant ainsi la canalisation du fluide.

Q : Les modèles de débit spéciaux LT peuvent-ils être personnalisés ? Quels paramètres techniques doivent être fournis ?

R : Oui, nous prenons en charge la personnalisation des modèles de flux LT exclusifs. Les paramètres techniques de base suivants doivent être fournis :

1. Diamètre nominal du pipeline et norme de bride.

2. Type moyen, pression et température.

3. Exigences spécifiques en matière de débit (par exemple, « trois entrées, une sortie » ou « une entrée, trois sorties »).

4. Dimensions de l'espace d'installation.

5. Exigences matérielles.
