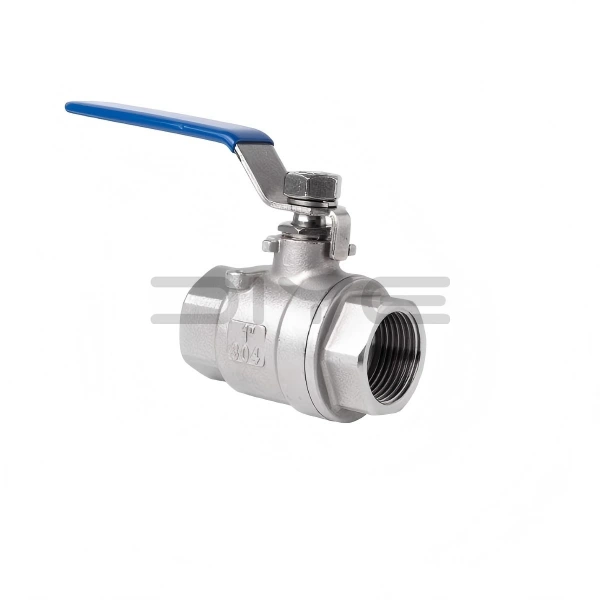

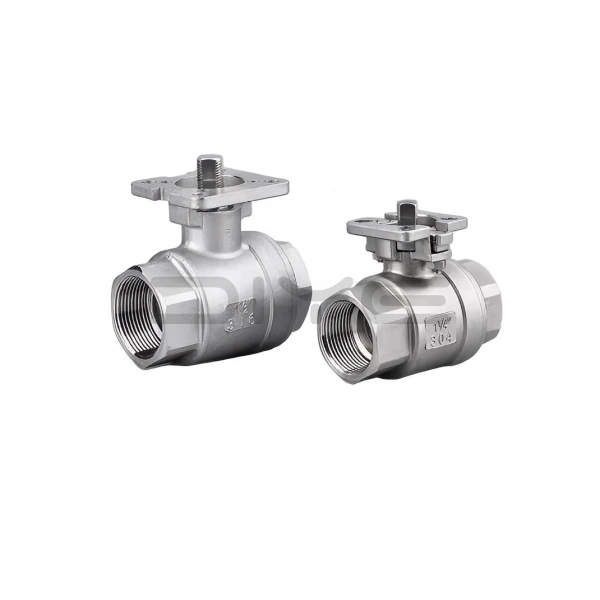

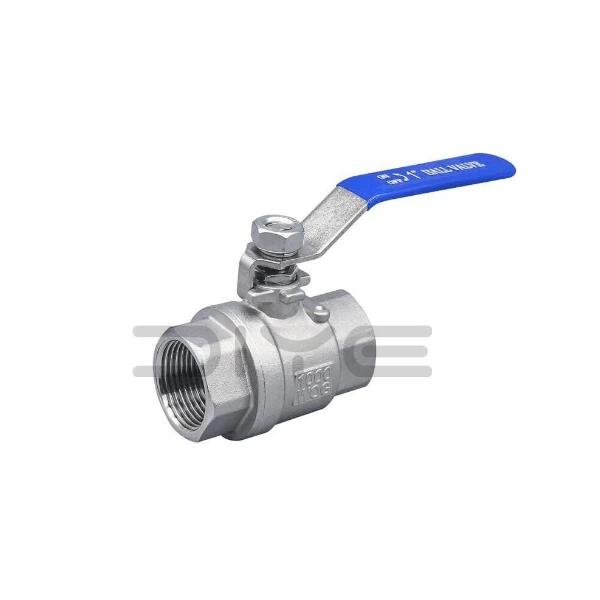

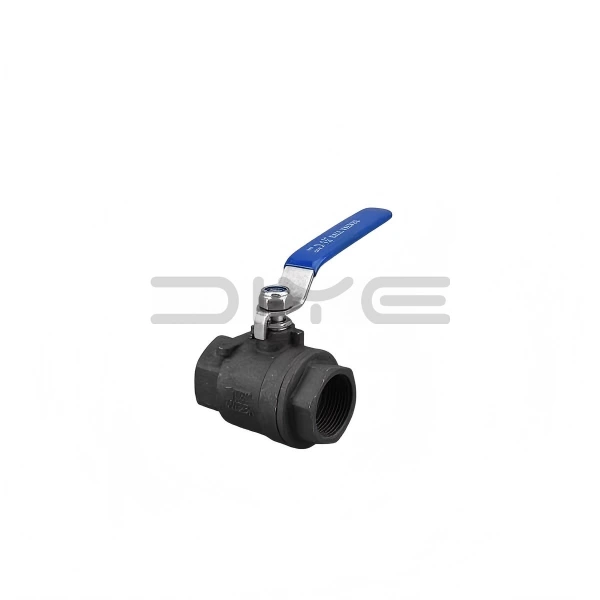

Robinet à tournant sphérique à filetage femelle en deux pièces

En tant que fournisseur de vannes de confiance avec plus de 10 ans d'expérience dans l'industrie, DIYE VALVE applique des technologies avancées telles que les centres d'usinage CNC et le moulage de précision à la production de cette vanne. Conçu avec une structure en deux parties et un raccord fileté femelle, il contrôle le débit/marche du fluide via la rotation à 90° du noyau sphérique interne.

Adoptant une fabrication avancée et un contrôle de qualité strict, ce robinet à tournant sphérique à filetage femelle en deux pièces permet une distribution précise du débit/marche moyen via une rotation de la bille à 90°. Avec les avantages de légèreté, de résistance à l’érosion, de maintenance facile et d’étanchéité fiable, il est largement utilisé dans plusieurs domaines industriels.  Plus de dix inspections rigoureuses (résistance à la pression, fuites, simulation de la durée de vie) avant départ usine garantissent la stabilité et la durabilité du produit.

Structure et principe de fonctionnement

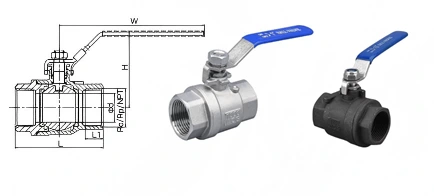

1. Composition des composants de base

Le robinet à tournant sphérique à filetage femelle en deux parties se compose de quatre parties principales : corps de vanne, noyau à bille, tige de vanne et bague d'étanchéité. Le corps de la vanne en deux parties est boulonné pour assurer la stabilité structurelle ; le noyau sphérique avec trou traversant est l'élément clé pour le contrôle de la circulation moyenne.

2. Mécanisme de travail

La rotation du noyau sphérique de 90° via la tige de vanne aligne son trou traversant avec la canalisation (circulation du fluide entièrement ouverte et fluide) ; une rotation supplémentaire de 90° rend le trou traversant perpendiculaire au pipeline (fermé, coupant la circulation). À l'état fermé, la surface d'étanchéité est isolée du milieu pour une excellente résistance à l'érosion. La bague d'étanchéité mobile et remplaçable simplifie l'entretien.

Champs d'application

Le robinet à tournant sphérique à filetage femelle en deux parties de DIYE VALVE est largement utilisé dans les domaines de la chimie, de la pétrochimie, du pétrole, du gaz naturel, du traitement de l'eau, de la fabrication du papier, de l'énergie, de l'alimentation, de la pharmacie et de l'ingénierie municipale. Adapté aux pipelines de vapeur, d'acide, de gaz naturel et d'autres fluides, il est idéal pour un fonctionnement fréquent, une étanchéité fiable et des scénarios d'espace limité, offrant des solutions de contrôle de vanne stables.

Description du produit
