Pourquoi les robinets à tournant sphérique à brides en acier inoxydable à 3 voies sont-ils essentiels pour les systèmes de contrôle de débit complexes ?

Cet article fournit une description complète de leur structure, de leurs principes de fonctionnement, de leurs avantages, de leurs critères de sélection, de leurs pratiques d'installation, de leurs stratégies de maintenance et de leurs scénarios d'application courants. Il répond également aux préoccupations réelles des clients, telles que la prévention des fuites, la durabilité des matériaux, la rentabilité et les défis d'intégration des systèmes.

Table des matières

• 1. Introduction aux robinets à tournant sphérique à brides en acier inoxydable à 3 voies
• 2. Conception structurelle et mécanisme de travail
• 3. Types et modèles de flux
• 4. Avantages clés dans les applications industrielles
• 5. Scénarios d'application dans tous les secteurs
• 6. Comment choisir la bonne vanne
• 7. Directives d'installation et meilleures pratiques
• 8. Entretien et dépannage
• 9. Comparaison avec d'autres types de vannes
• 10. Aperçu des spécifications techniques
• 11. Questions fréquemment posées
• 12. Conclusion et recommandation professionnelle

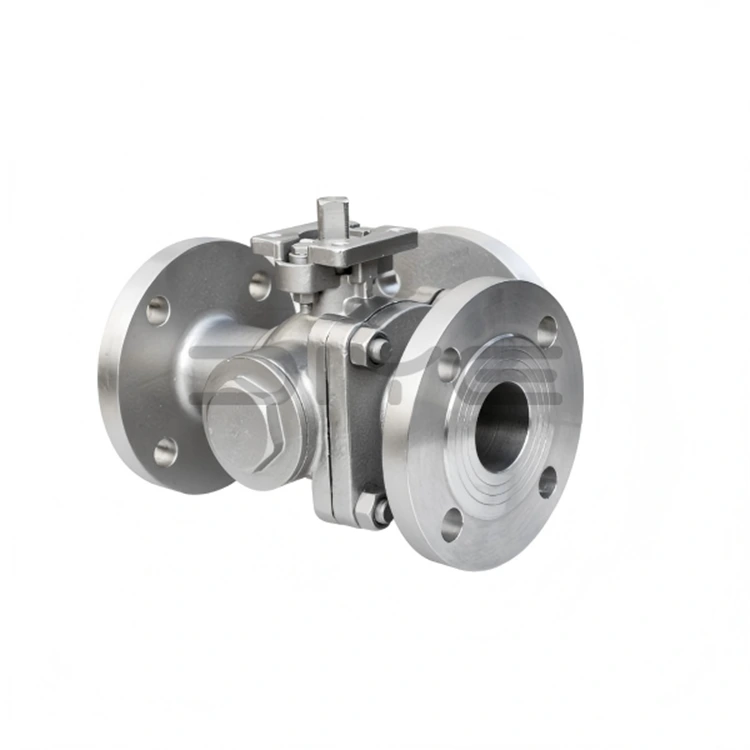

1. Introduction aux robinets à tournant sphérique à brides en acier inoxydable à 3 voies

Les robinets à tournant sphérique à bride en acier inoxydable à 3 voies sont des dispositifs de contrôle de débit conçus pour gérer la direction des liquides, des gaz ou des milieux semi-solides dans un système de canalisations. Contrairement aux vannes à deux voies standard, ces vannes comportent trois ports, permettant aux opérateurs de détourner le flux entre différentes directions de pipeline ou de combiner plusieurs flux en un seul flux de sortie.

La construction en acier inoxydable garantit une excellente résistance à la corrosion, aux températures élevées et à l'exposition aux produits chimiques, ce qui les rend idéales pour les environnements industriels exigeants. Le type de connexion à bride améliore encore la stabilité de l'installation, réduit le risque de fuite et simplifie les opérations de maintenance.

2. Conception structurelle et mécanisme de travail

La structure centrale d'une vanne à bille à 3 voies se compose d'une bille sphérique avec un alésage central, d'un corps de vanne, de sièges d'étanchéité, d'une tige et de raccords d'extrémité à brides. Lorsque la tige tourne, la bille à l'intérieur change de position, alignant le passage interne avec différents ports pour contrôler la direction du flux.

Les composants clés comprennent :

• Corps de vanne en acier inoxydable (304 ou 316)
• Boule sphérique usinée avec précision
• Sièges d'étanchéité en PTFE ou renforcés
• Extrémités à bride pour une connexion sécurisée du pipeline
• Système d'actionneur manuel ou automatisé

Le mécanisme de travail est simple mais très efficace. Une rotation de 90° ou 180° détermine si le débit est redirigé, mélangé ou isolé en fonction de la configuration de la vanne.

3. Types et modèles de flux

Il existe deux configurations de débit principal dans les vannes à bille à 3 voies, chacune répondant à des exigences opérationnelles différentes.

• Conception du port L :Utilisé pour détourner le flux entre deux sorties mais pas pour le mélanger.
• Conception du port en T :Permet le mélange, la dérivation ou le contrôle complet du débit direct.

Le choix entre le port L et le port T dépend si le système nécessite une distribution ou un mélange de flux multimédias.

4. Avantages clés dans les applications industrielles

L'utilisation généralisée des vannes à bille à 3 voies à brides en acier inoxydable est motivée par leur combinaison inégalée de durabilité et de flexibilité opérationnelle.

• Haute résistance à la corrosion dans les environnements agressifs
• Forte performance d'étanchéité pour éviter les fuites
• Longue durée de vie avec un minimum d'entretien
• Contrôle flexible de la direction du flux
• Compatibilité avec les systèmes d'automatisation
• Résistance aux hautes pressions et hautes températures

Ces avantages réduisent considérablement les temps d'arrêt et les risques opérationnels dans les systèmes industriels.

5. Scénarios d'application dans tous les secteurs

Les robinets à tournant sphérique à brides en acier inoxydable à 3 voies sont largement utilisés dans divers secteurs industriels en raison de leur adaptabilité et de leur fiabilité.

• Usines de traitement chimique pour le contrôle des fluides corrosifs
• Systèmes de traitement de l'eau pour le contrôle de la distribution et de la filtration
• Oléoducs et gazoducs pour la redirection des flux
• Transformation des aliments et des boissons pour le transfert de fluides hygiéniques
• Systèmes pharmaceutiques nécessitant un contrôle de flux stérile
• Systèmes CVC pour circuits de régulation de température

6. Comment choisir la bonne vanne

La sélection du bon robinet à tournant sphérique à brides en acier inoxydable à 3 voies nécessite une évaluation minutieuse des conditions de fonctionnement.

• Qualité du matériau :304 pour usage général, 316 pour environnements corrosifs
• Pression nominale :Correspondre aux exigences de pression du système
• Plage de température :Assurez-vous que les matériaux d’étanchéité sont compatibles
• Type de flux :Port L ou port T selon la conception du système
• Méthode d'actionnement :Manuel, pneumatique ou électrique

7. Directives d'installation et meilleures pratiques

Une installation correcte est essentielle pour garantir une fiabilité et des performances à long terme.

• Assurer l’alignement du pipeline avant de serrer la bride
• Utiliser des matériaux de joint appropriés pour l'étanchéité
• Évitez de trop serrer les boulons pour éviter toute déformation
• Rincer le pipeline avant l'installation pour éliminer les débris
• Tester la pression du système après l'installation

8. Entretien et dépannage

Un entretien régulier prolonge la durée de vie des vannes et garantit la sécurité de fonctionnement.

• Inspecter les joints pour déceler usure ou fuite
• Lubrifier les composants mobiles si nécessaire
• Vérifiez périodiquement les connexions à bride
• Enlever l'accumulation ou les résidus à l'intérieur du corps de la vanne
• Remplacez rapidement les sièges endommagés

Les problèmes courants incluent les fuites, la rigidité en rotation et la réduction de l’efficacité de l’étanchéité, qui peuvent souvent être évités grâce à une inspection de routine.

9. Comparaison avec d'autres types de vannes

10. Aperçu des spécifications techniques

11. Questions fréquemment posées

Q1 : Quelle est la fonction principale d'un robinet à tournant sphérique à brides en acier inoxydable à 3 voies ?
Il contrôle et redirige le flux de fluide entre plusieurs directions de pipeline.

Q2 : Ces vannes peuvent-elles gérer des fluides corrosifs ?
Oui, leur construction en acier inoxydable les rend très résistants à la corrosion.

Q3 : Quelle est la différence entre le port L et le port T ?
Le port en L détourne le flux, tandis que le port en T permet le mélange et le contrôle du flux multidirectionnel.

Q4 : Ces vannes sont-elles adaptées à l’automatisation ?
Oui, ils peuvent être équipés d'actionneurs pneumatiques ou électriques.

Q5 : Quelle est la durée de vie ?
Avec un entretien adéquat, ils peuvent durer de nombreuses années, même dans des conditions difficiles.

12. Conclusion et recommandation professionnelle

Les robinets à tournant sphérique à bride en acier inoxydable à 3 voies sont des composants indispensables dans les systèmes de flux industriels modernes. Leur capacité à contrôler des flux complexes, à résister à des environnements difficiles et à maintenir une stabilité opérationnelle à long terme en fait un choix privilégié dans de nombreux secteurs.

Pour les industries recherchant des performances fiables, des coûts de maintenance réduits et une efficacité système améliorée, il est essentiel d’investir dans des solutions de vannes de haute qualité.

Wenzhou Diye Valve et raccords Co., Ltd.s'engage à fournir des produits de vannes durables et conçus avec précision qui répondent aux exigences industrielles exigeantes. Grâce à des processus de fabrication avancés et à un contrôle de qualité strict, l’entreprise garantit des performances stables et une longue durée de vie pour chaque vanne livrée.

Si vous recherchez des solutions de vannes professionnelles adaptées aux exigences de votre système,Contactez-nousdès aujourd'hui pour obtenir une assistance experte et des recommandations de produits adaptées aux besoins de votre application.
