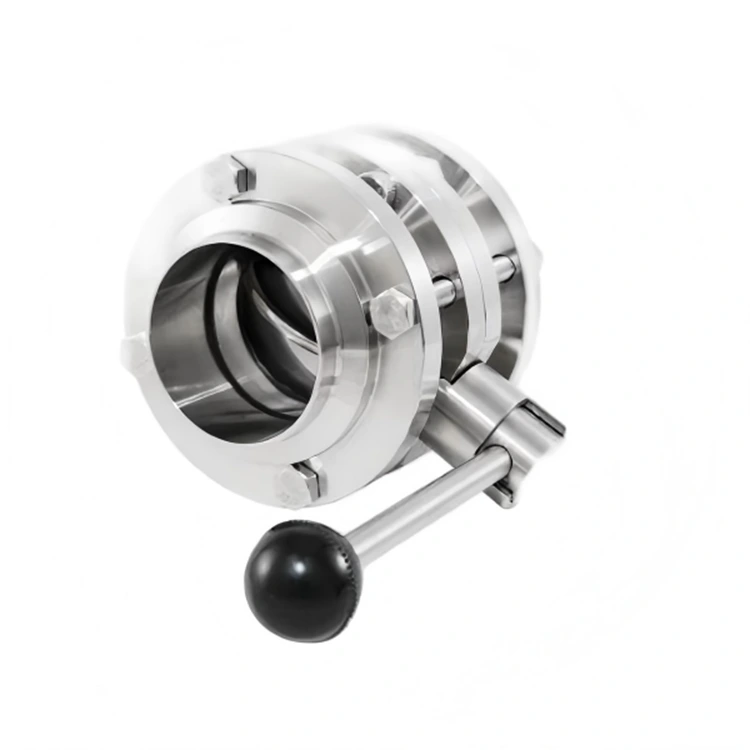

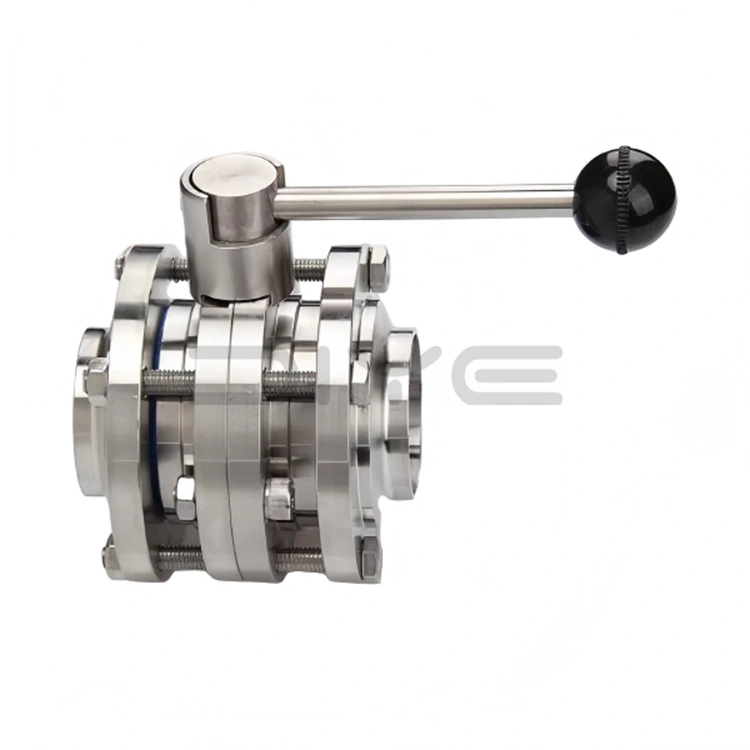

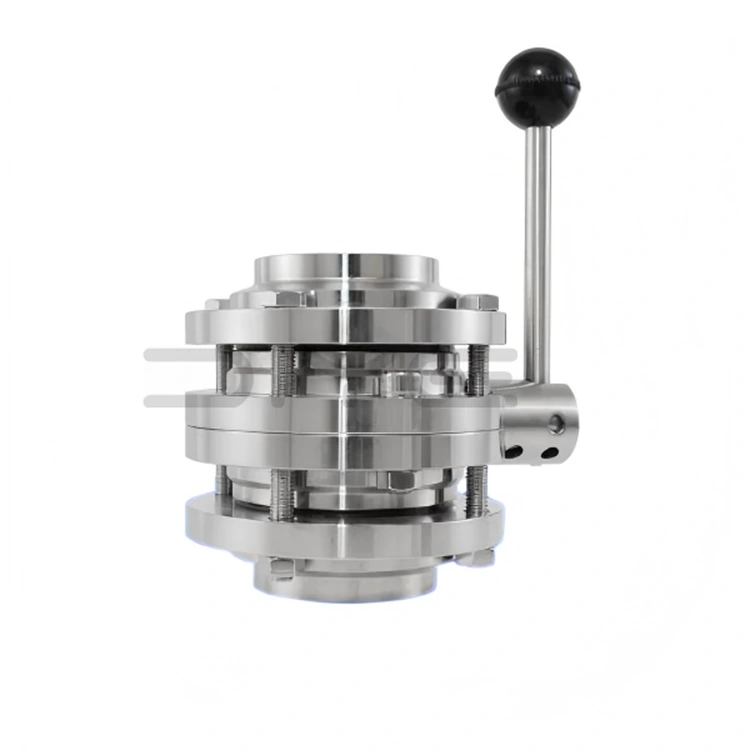

Vanne papillon sanitaire 3 pièces

La vanne papillon sanitaire 3 pièces présente une structure classique divisée en trois parties, composée d'un corps de vanne central, de deux brides ou colliers de connexion des deux côtés, ainsi que d'un disque, d'une tige et de joints de vanne internes. Par rapport aux vannes papillon intégrées, son plus grand avantage est son démontage complet. L'entretien et le nettoyage ne nécessitent pas de démonter l'ensemble du pipeline ; le simple fait de desserrer les colliers ou les boulons aux deux extrémités permet un nettoyage, une désinfection et un remplacement en profondeur des pièces vulnérables, réduisant ainsi considérablement les temps d'arrêt et les coûts de maintenance.

Normes de fabrication de précision et d’hygiène

La vanne papillon sanitaire 3 pièces utilise une technologie d'usinage CNC de haute précision, utilisant de l'acier inoxydable SUS304 (1.4301) ou SUS316L (1.4404) de qualité supérieure, avec des tolérances d'usinage contrôlées à ± 0,01 mm. Les surfaces intérieures et extérieures sont polies miroir, avec une rugosité de paroi intérieure de Ra≤0,4 μm (la précision peut être augmentée selon les besoins), éliminant ainsi les coins morts sanitaires. Il répond aux normes GMP et EHEDG et prend en charge le nettoyage en ligne CIP et la stérilisation à la vapeur haute température SIP.

Matériaux et performances d'étanchéité supérieurs

1. Matériau du corps/disque de vanne : acier inoxydable SUS304 ou SUS316L, résistant à la corrosion et durable.

2. Matériau d'étanchéité : EPDM, silicone (SI) ou PTFE de qualité alimentaire certifié FDA, usiné avec précision pour une étanchéité parfaite.

3. Indice d'étanchéité : Classe VI, fuite bidirectionnelle nulle, éliminant les fuites de fluide et la contamination croisée.

4. Traitement de surface : Polissage électrolytique ou polissage mécanique, Ra≤0,8 μm (jusqu'à Ra≤0,4 μm), facile à nettoyer et sans résidus.

Paramètres techniques et services de personnalisation

1. Diamètre nominal : DN10～DN150 (1/2"～6")

2. Pression nominale : PN10/16 (1,0/1,6MPa)

3. Température de fonctionnement : -30 ℃ ~ + 150 ℃ (selon le matériau d'étanchéité)

4. Méthode de fonctionnement : poignée manuelle multi-positions (rotation de 90° pour l'ouverture et la fermeture, débit réglable) ; actionneur pneumatique/électrique en option pour le contrôle automatique

5. Méthode de connexion : pince, bride, filetage (personnalisable)

6. Normes : Conforme à 3A, DIN, SMS, ISO, IDF, GB/T 2238

Assurance qualité

En tant que fabricant de confiance de vannes papillon sanitaires 3 pièces en Chine, DIYE VALVE contrôle strictement l'ensemble du processus de production : les matières premières sont soumises à une analyse spectrale à leur arrivée et les produits finis sont soumis à des tests de pression, d'étanchéité et de propreté avant de quitter l'entrepôt pour garantir des performances stables et fiables du produit.

Solutions personnalisées

Nous proposons des services personnalisés couvrant des tailles non standard, une précision de polissage spéciale et des méthodes de connexion personnalisées. Notre équipe d'ingénierie combinera les besoins des clients pour fournir des solutions personnalisées répondant aux normes internationales.

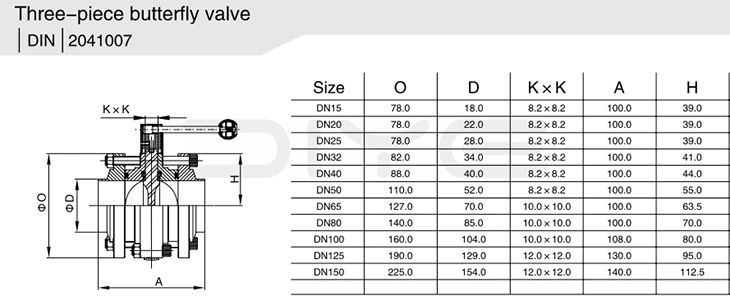

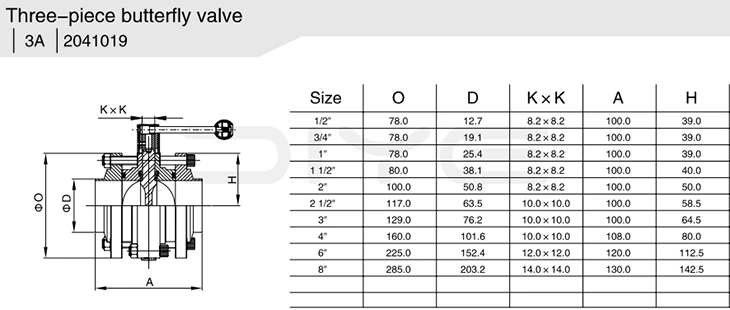

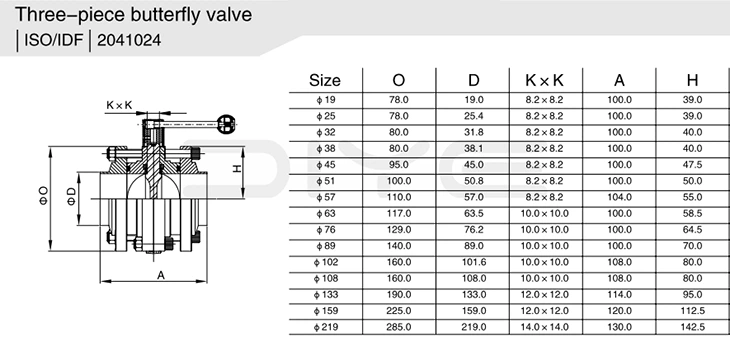

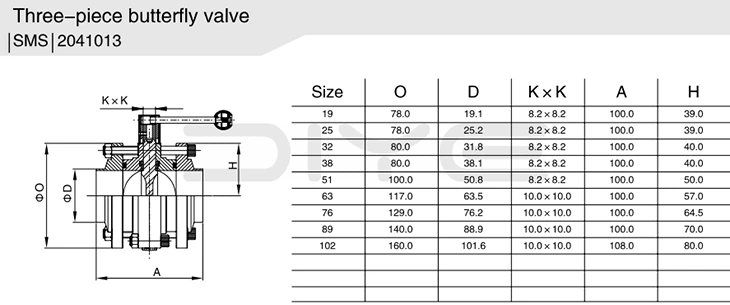

Paramètres techniques
