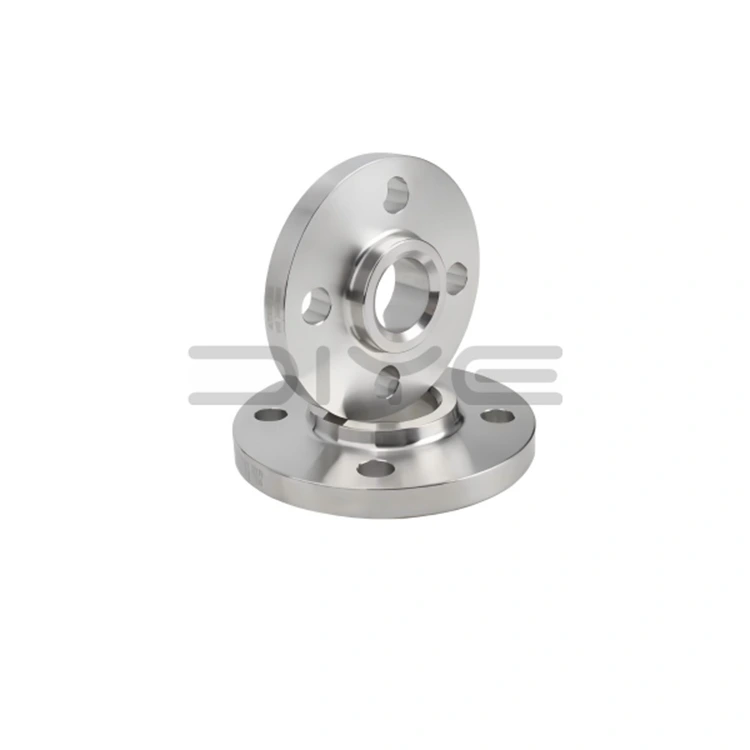

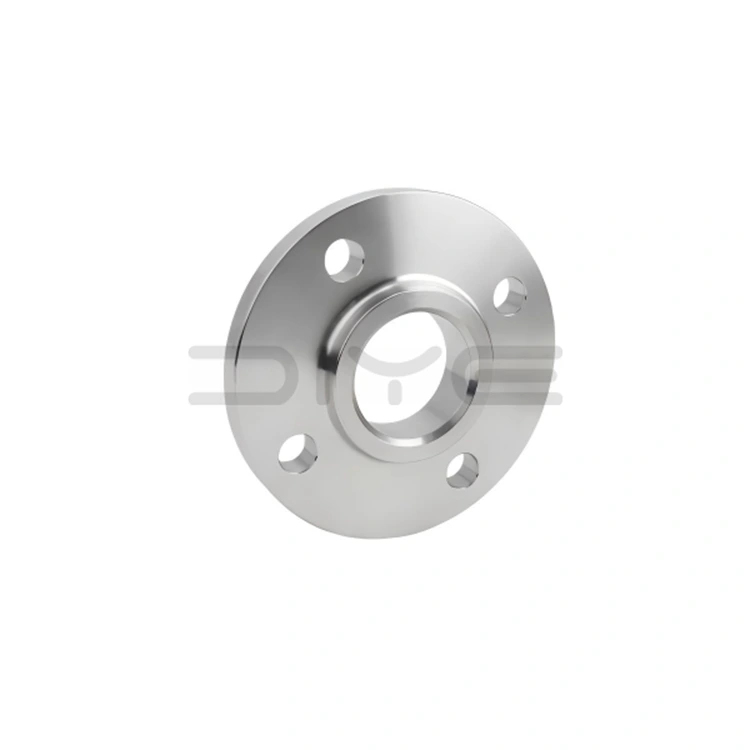

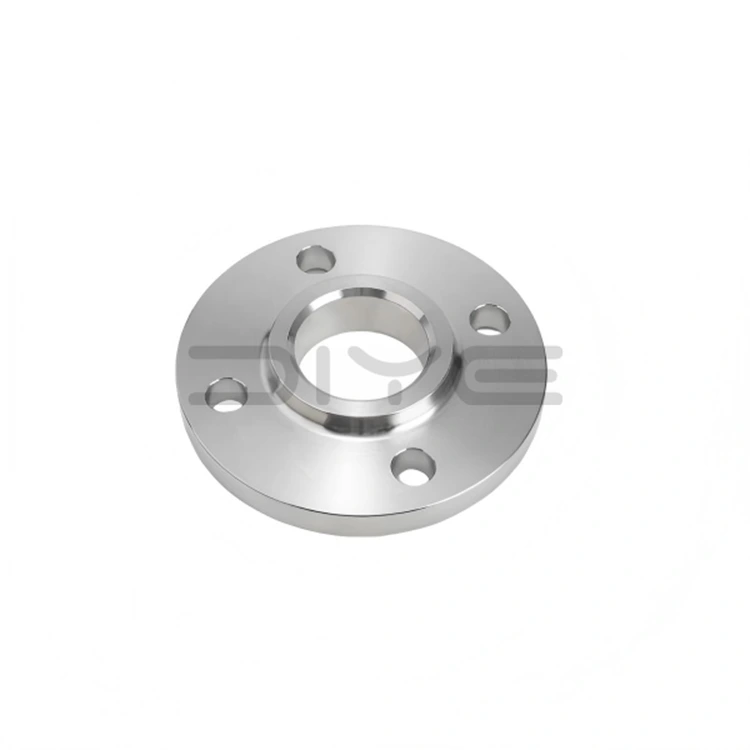

Bride de soudage à enfiler

Les brides à souder à enfiler sont le produit principal de DIYE VALVE, utilisées pour réaliser des connexions détachables entre les tuyaux, les vannes, les pompes et les récipients sous pression. Ils présentent une structure simple, une installation pratique et une rentabilité élevée, ce qui en fait l'un des types de brides les plus largement utilisés dans le domaine industriel.

Leur principe de fonctionnement principal est de former une étanchéité fiable en comprimant le joint, empêchant ainsi les fuites de fluide pendant le fonctionnement du pipeline. Simultanément, ils améliorent la résistance structurelle du joint de tuyau, résistent aux vibrations et à la pression, facilitent l'inspection, la maintenance et la modification des pipelines et réduisent les coûts d'exploitation et de maintenance du système.

Spécifications et normes du produit

1. Strictement conforme aux normes internationales

La bride de soudage à enfiler DIYE VALVE adhère strictement aux normes ASME B16.5 (diamètre standard) et ASME B16.47 (grand diamètre personnalisé). Les composants correspondants sont conformes aux normes ASTM, garantissant la compatibilité et l'interchangeabilité avec les systèmes de tuyauterie internationaux.

2. Gamme complète de spécifications et de capacités de personnalisation

- Pressions nominales : Classe standard 150 à 2 500, couvrant la plupart des conditions de fonctionnement à basse et moyenne pression.

- Diamètres standard : NPS 1/2″–24″, adaptés à la tuyauterie de procédé conventionnelle.

- Services de personnalisation : prend en charge les grands diamètres, les diamètres spéciaux, les épaisseurs spéciales et les surfaces d'étanchéité spéciales pour répondre aux besoins individuels.

3. Options de surface d'étanchéité

- RF (Raised Face) : Adapté aux conditions générales de fonctionnement conventionnelles, les plus utilisées.

- MFM (Mixed Face) : Empêche le détachement du joint, adapté aux supports contenant des particules ou de l'érosion.

- FF (Plat) : Convient aux applications à pression atmosphérique, aux équipements et aux tuyaux en émail et en plastique.

Avantages principaux

1. Rentabilité élevée : structure simple, faible coût de fabrication, installation rapide, raccourcissement du temps de construction et réduction des coûts de main-d'œuvre.

2. Performance fiable : contrôle de qualité strict tout au long du processus, des matières premières à la production, forte résistance à la pression, résistance aux vibrations et capacités de prévention des fuites.

3. Compatibilité étendue : Adaptable à divers matériaux de tuyaux et systèmes de tuyauterie, conforme aux normes internationales et facilite le remplacement et la maintenance.

Scénarios d'application

La bride de soudage à enfiler est largement utilisée dans les projets chimiques, pétroliers, énergétiques, CVC et divers projets d'ingénierie industrielle, particulièrement adaptée aux pipelines de processus conventionnels moyenne et basse pression. Il s'agit d'un choix de raccordement de tuyaux idéal pour les scénarios nécessitant une installation pratique et une rentabilité élevée.

Services à valeur ajoutée

1. Traitement de surface : fournit des services de décapage et de passivation, ainsi que des services de revêtement anticorrosion pour prolonger la durée de vie du produit.

2. Support documentaire : fournit une documentation technique multilingue et des documents douaniers du commerce extérieur pour un commerce international et une utilisation pratiques sur site.

3.Support de personnalisation : une équipe technique professionnelle fournit des solutions personnalisées uniques pour répondre aux besoins spécifiques des clients.

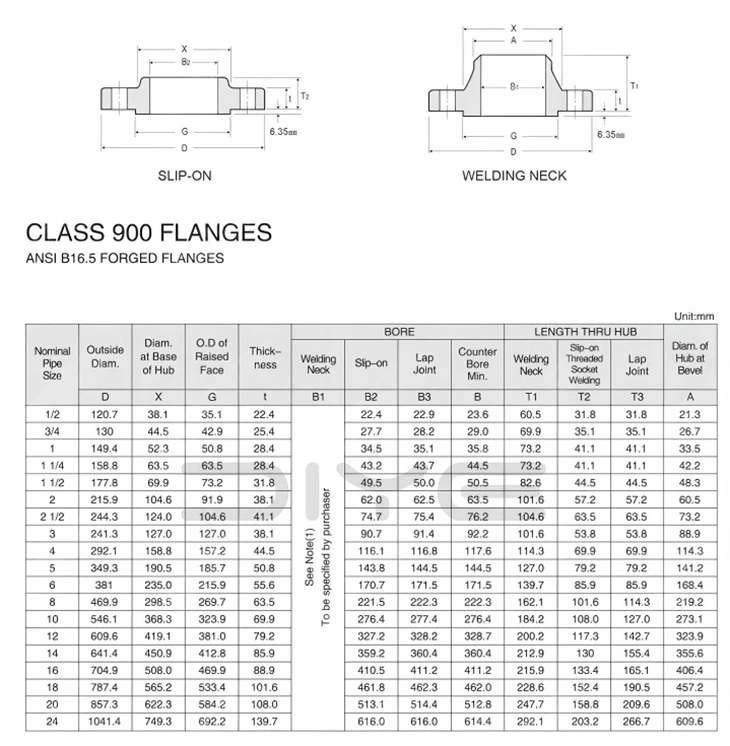

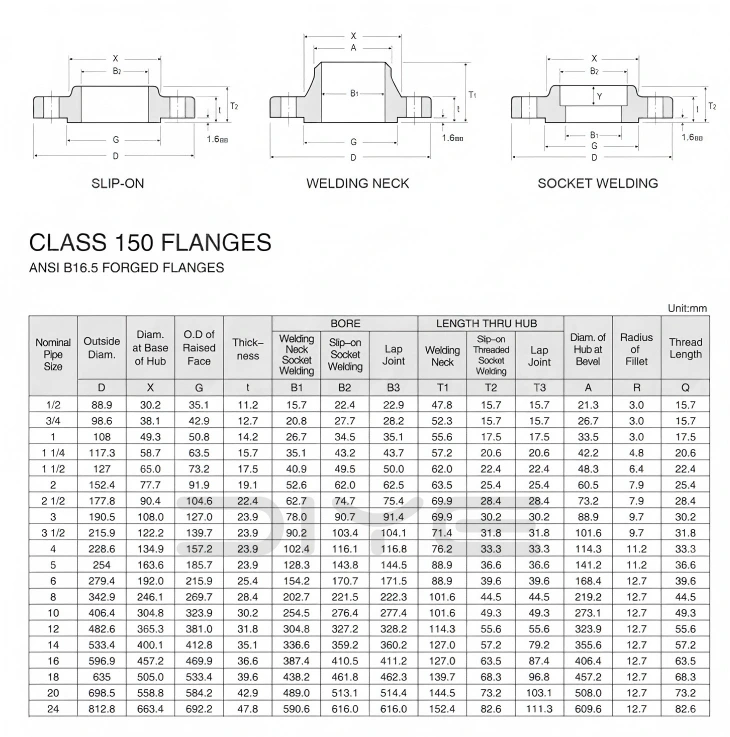

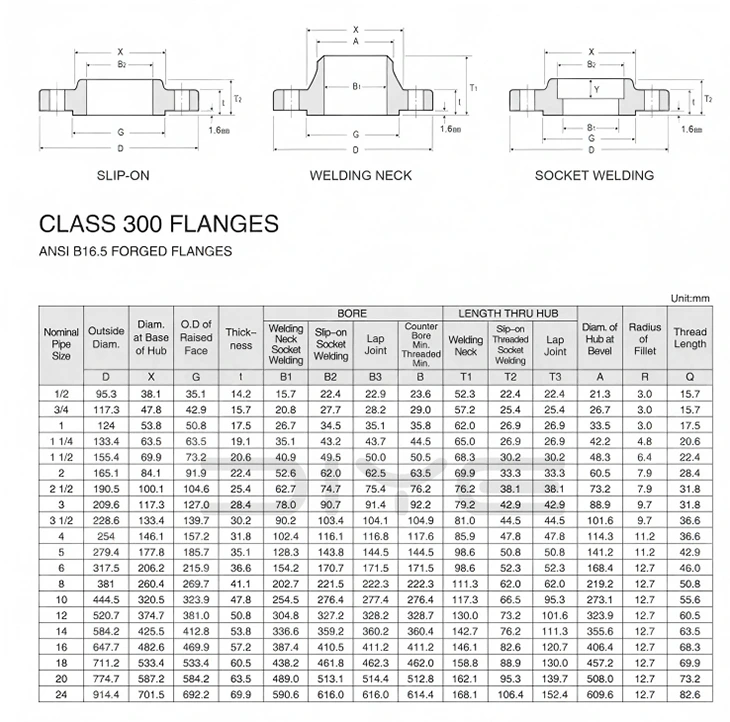

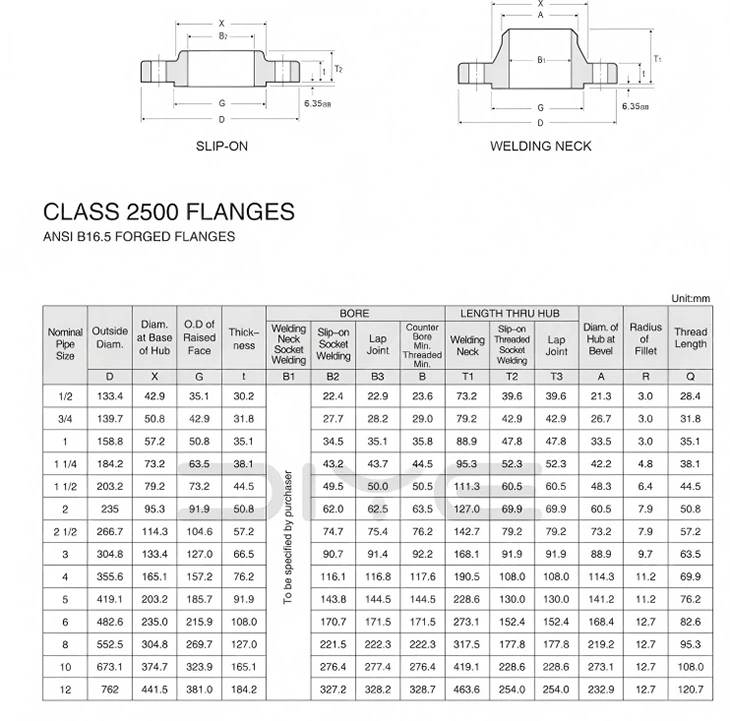

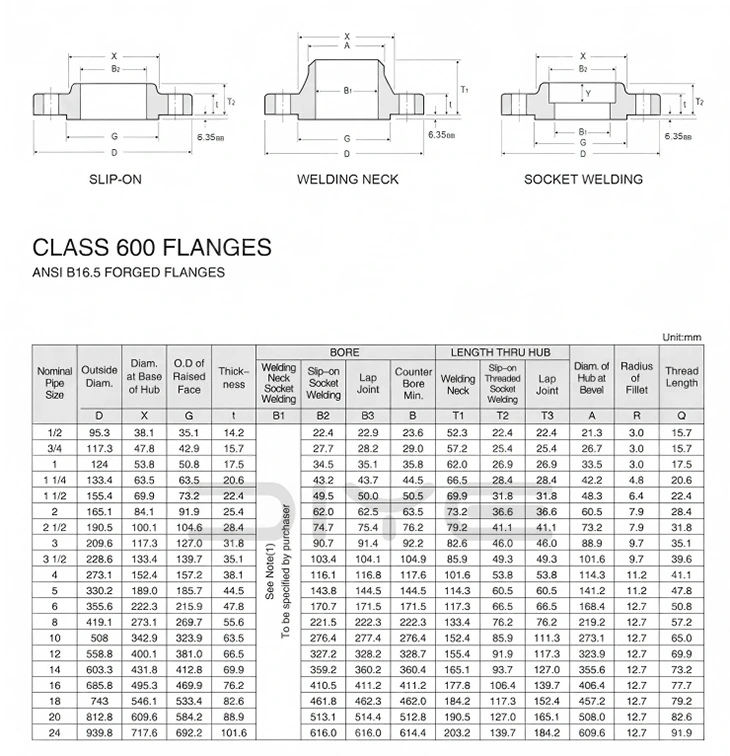

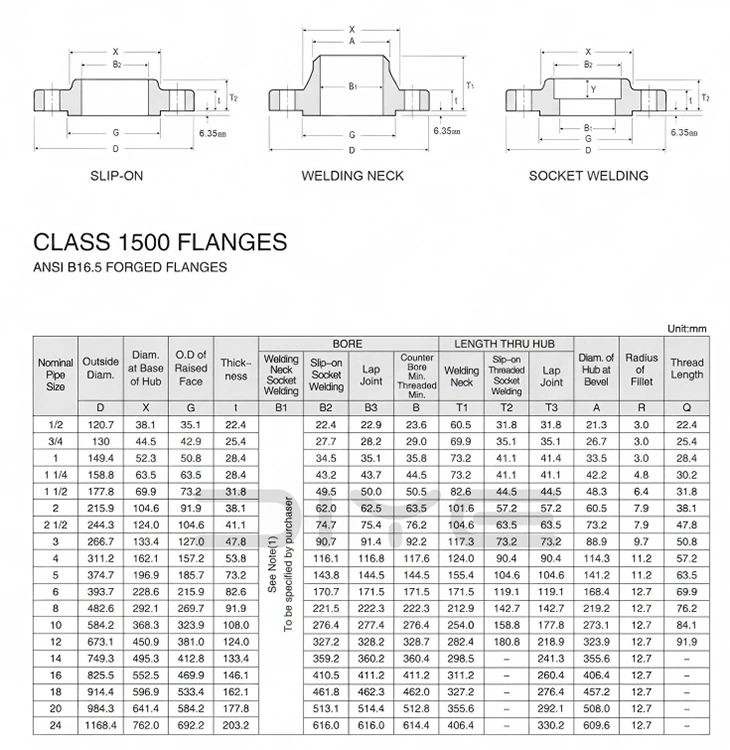

Paramètres techniques

DIYE VALVE, une usine chinoise avec de nombreuses années d'expérience dans la production et l'exportation de brides, possède une équipe technique professionnelle et un système de contrôle de qualité strict pour garantir que chaque bride à souder à enfiler répond aux normes internationales et aux exigences des clients. Nous nous engageons à devenir un fournisseur de brides de confiance à l’échelle mondiale.

FAQ

Q : Quels paramètres doivent être fournis lors de la commande de brides standard américaines ?

A : Norme (ASME B16.5/B16.47) + Taille NPS + Classe de pression nominale + Modèle (WN/SO/BL, etc.) + Surface d'étanchéité + Matériau + Exigences de livraison.

Q : Comment choisir entre les surfaces d'étanchéité RF et RJ dans les brides standard américaines ?

A : RF (face surélevée) : type universel, adapté aux joints enroulés en spirale, suffisant pour la plupart des conditions de travail à moyenne et basse pression ;

RJ (Ring Joint Face) : exclusif pour les hautes températures et les hautes pressions, associé à des joints annulaires octogonaux/elliptiques en métal, utilisés pour les têtes de puits de pétrole et de gaz, les autoclaves et les principaux pipelines de vapeur.

Q : Quelle est la limite technique entre les brides ASME B16.5 et B16.47 ?

A : B16.5 : Brides de tuyaux conventionnelles, NPS 1/2″～NPS 24″, la force principale pour les pipelines pétrochimiques et de traitement ;

B16.47 : Brides de pipeline de grand diamètre, NPS＞24″, divisées en série A et série B, utilisées pour les pipelines longue distance et les grandes interfaces dans les parcs de stockage.

Q : Quelles sont les qualités habituelles d’acier au carbone/d’acier inoxydable pour les brides standard américaines ?

· Pièces forgées en acier au carbone : A105 (pour conditions de travail à haute température) ;

· Pièces forgées en acier inoxydable : A182 F304 / F316L ;

· Acier allié : A182 F11/F22 (pour puissance thermique à haute température) ;

· Acier basse température : A350 LF2/LF3 (pour conditions de travail cryogéniques).
