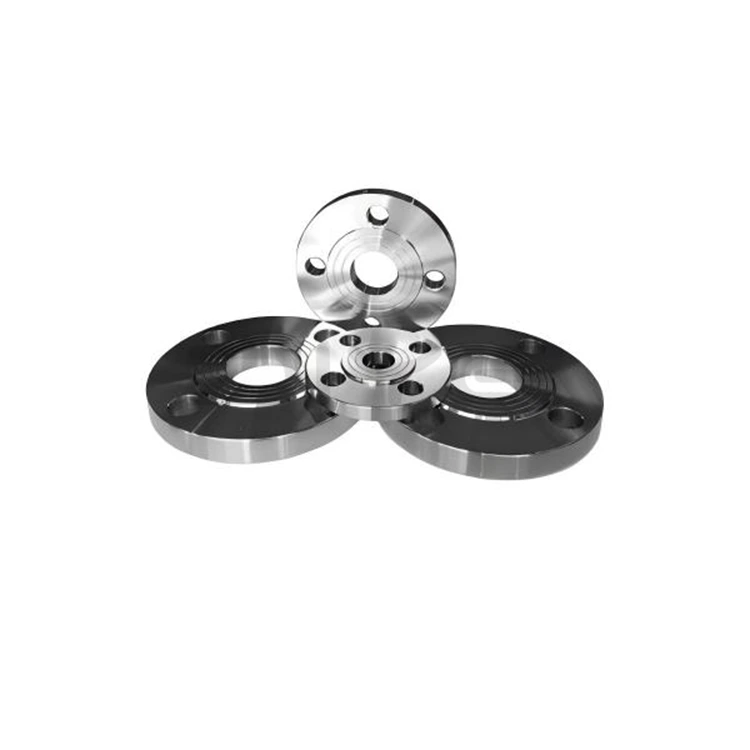

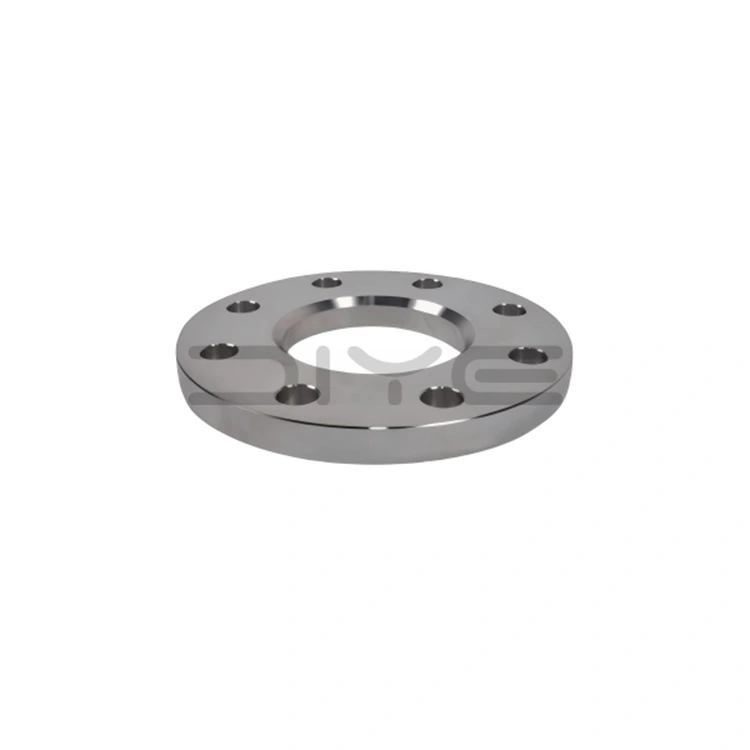

Bride GOST 12820-80

Notre bride GOST 12820-80 est produite sur la base de deux systèmes standards GOST de base, formant un système technique complet compatible avec les spécifications des pipelines russes traditionnels et de nouvelle génération :

1. GOST 12820-80 : une norme classique spécifique aux brides à enfiler en acier moyenne et basse pression, adaptée aux PN 0,1–2,5MPa, DN10–1600, principalement équipée de surfaces d'étanchéité RF/FF, largement utilisée dans les canalisations municipales et industrielles conventionnelles.

2. GOST 33259-2015 : une nouvelle norme principale universelle remplaçant l'ancienne norme, couvrant toutes les pressions nominales (PN1–250) et tous les types de brides, y compris les brides à enfiler, à col soudé, les brides mobiles et les brides aveugles, répondant aux besoins des projets diversifiés et à haute pression.

Paramètres de base du produit

1. Plage de pression et de diamètre

- Pression Nominale (PN) : 6 niveaux (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), couvrant des conditions de fonctionnement de 0.1 à 2.5 MPa.

- Diamètre nominal (DN) : DN10-1600 (½"-64"), correspondant aux spécifications de tuyauterie industrielle traditionnelles.

2. Type de surface d'étanchéité

- Type standard : RF (face surélevée, type 02) avec ligne de flottaison, rugosité Ra≤3,2 μm ; FF (Flat Face, Type 01) affleurant le plan de la bride.

- Types optionnels : MFM (face surélevée), TG (langue et rainure), adaptés aux environnements haute pression/corrosifs.

3. Sélection des matériaux

Utilise les normes russes traditionnelles et des matériaux équivalents internationaux, conformes à la norme GOST 12816-80 :

- Acier inoxydable : 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321) ;

-Acier au carbone : St20, St35 ; Acier faiblement allié : 16 Mn.

Production et assurance qualité

1. Contrôle de la production

- La précision dimensionnelle, y compris le diamètre extérieur, le diamètre intérieur, l'entraxe des trous de boulons, l'épaisseur et la hauteur de la surface d'étanchéité, adhère strictement aux tableaux standard ;

- Les processus avancés d'usinage et de forgeage CNC garantissent des performances stables du produit et une cohérence élevée.

2. Contrôle de qualité

- Inspection de l'article complet : inspection visuelle, mesure dimensionnelle et test hydrostatique à pression nominale de 1,5 fois ;

- Certification complète : un certificat de matériau GOST, une certification EAC et un rapport d'inspection qualité sont fournis pour chaque lot.

Couverture des types de bride :

1. 01 : Bride à face plate (type à noyau PL, GOST 12820-80)

2. 02 : Bride à douille (SO)

3. 03 : Bride mobile (LJ)

4. 04 : Bride bout à bout lâche (LJ)

5. 05 : Bride bout à bout (WN, conforme à GOST 12821-80)

6. 06 : Bride pleine (BL)

Services de personnalisation et de support :

1. Personnalisation non standard : la taille, le matériau et la surface d'étanchéité peuvent être personnalisés selon les dessins du projet ;

2. Approvisionnement unique : fournit des attaches et des joints GOST correspondants, simplifiant le processus d'approvisionnement et garantissant la compatibilité ;

3. Adaptabilité au marché : les produits sont entièrement conformes aux normes du marché russe et de la CEI, adaptés aux projets à long terme et à la coopération commerciale extérieure.

La bride DIYE VALVE GOST 12820-80 allie fabrication professionnelle, conformité aux normes et qualité fiable, ce qui en fait le produit préféré pour les raccordements de canalisations basse et moyenne pression sur les marchés de la Russie, de la CEI et de l'Asie centrale. Nous adhérons aux principes de qualité avant tout et de client avant tout, en fournissant un approvisionnement stable et un support technique à nos partenaires mondiaux.

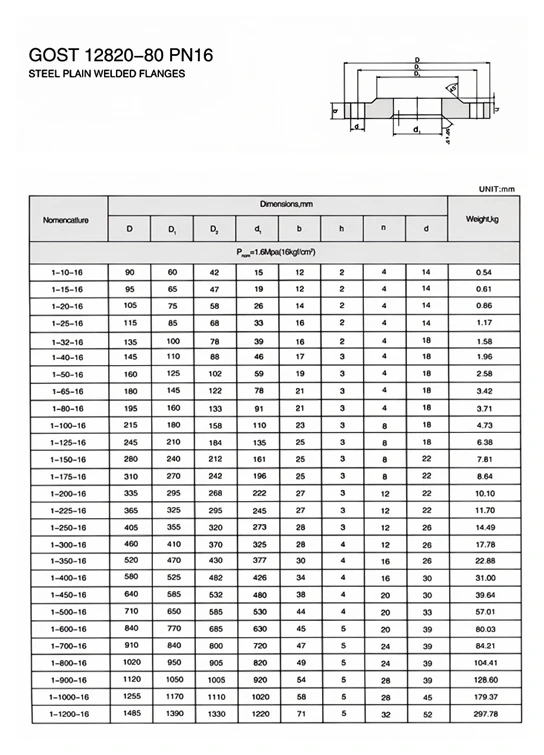

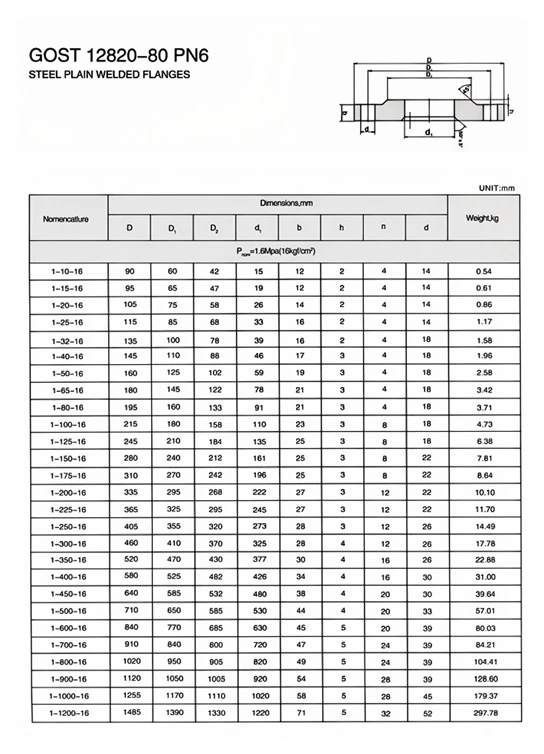

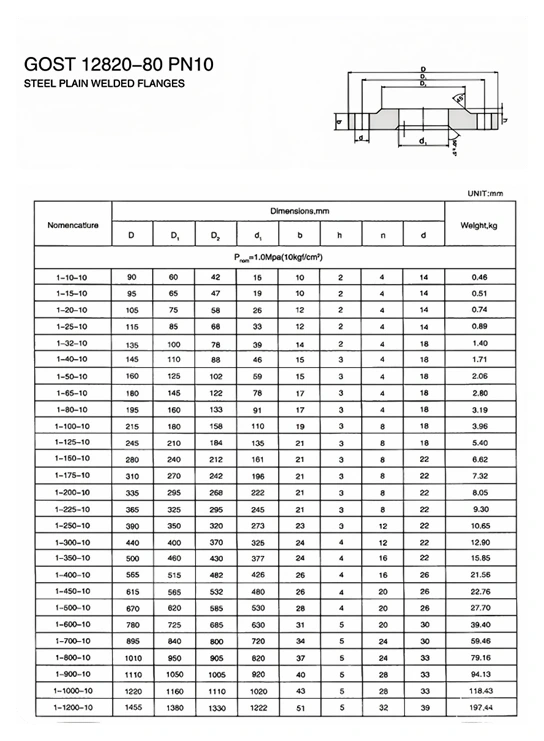

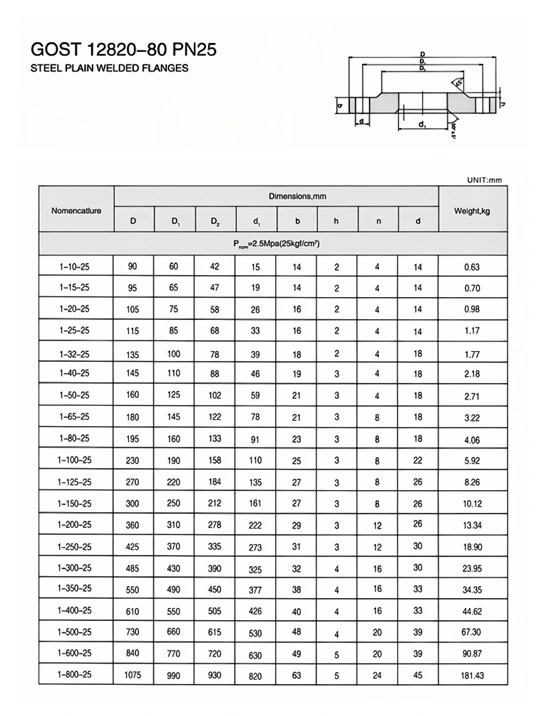

Spécifications techniques

FAQ

Q : Quelles sont les normes de base communes pour les brides GOST 12820-80 ?

R : GOST 12820-80 est une ancienne norme classique, spécialisée dans les brides à enfiler en acier à moyenne et basse pression ; GOST 33259-2015 est une nouvelle version de la norme générale générale, remplaçant entièrement l'ancien système, couvrant tous les niveaux de pression et tous les types de brides, et s'adaptant aux entreprises russes modernes et aux projets de certification EAC.

Q : Les deux normes peuvent-elles être remplacées et reliées l'une à l'autre ?

R : Les tailles conventionnelles sont compatibles, mais pour les paramètres de haute pression, de surface d'étanchéité, d'épaisseur de paroi et de boulon, GOST 33259-2015 prévaudra ; GOST 12820-80 peut être utilisé pour la maintenance des anciens équipements et la nouvelle norme de 2015 doit être mise en œuvre pour les nouveaux projets de construction.

Q : Comment choisir entre les brides à enfiler GOST et les brides à col soudé ?

R : Les brides à enfiler GOST 12820-80 conviennent aux canalisations à température normale, moyenne et basse pression, à l'approvisionnement en eau générale et aux canalisations de drainage/processus ; Les brides à col soudé GOST 33259-2015 sont résistantes aux hautes températures et aux hautes pressions, anti-vibrations et utilisées pour le pétrole et le gaz, l'industrie chimique, la vapeur principale et d'autres pipelines à haut risque.

Q : Quels sont les types de surfaces d'étanchéité courants des brides GOST 12820-80 ?

A : RF (Raised Face, la plus couramment utilisée), FF (Flat Face), MFM (Male-Female Face), TG (Tongue and Groove Face), RJ (Ring Joint Face, configuration haut de gamme de la nouvelle norme, dédiée à l'étanchéité métallique haute température et haute pression).

Q : Quels pipelines et boulons sont adaptés aux brides GOST 12820-80 ?

R : Il est associé à des tuyaux en acier standard GOST et à des boulons et écrous spéciaux GOST. Les joints sont sélectionnés parmi les joints en caoutchouc standard GOST, les joints enroulés en spirale et les joints annulaires métalliques. L'ensemble complet de correspondance empêche les fuites.
