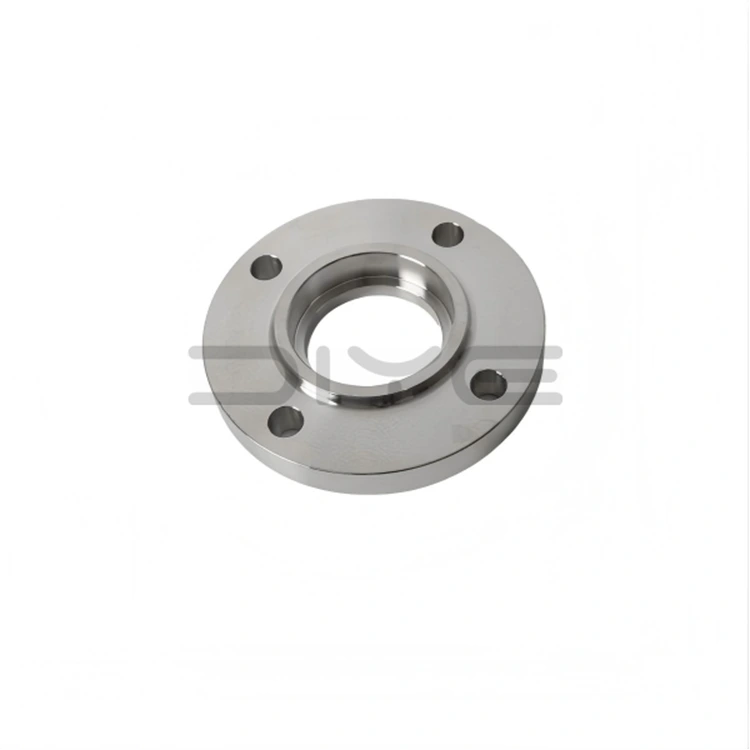

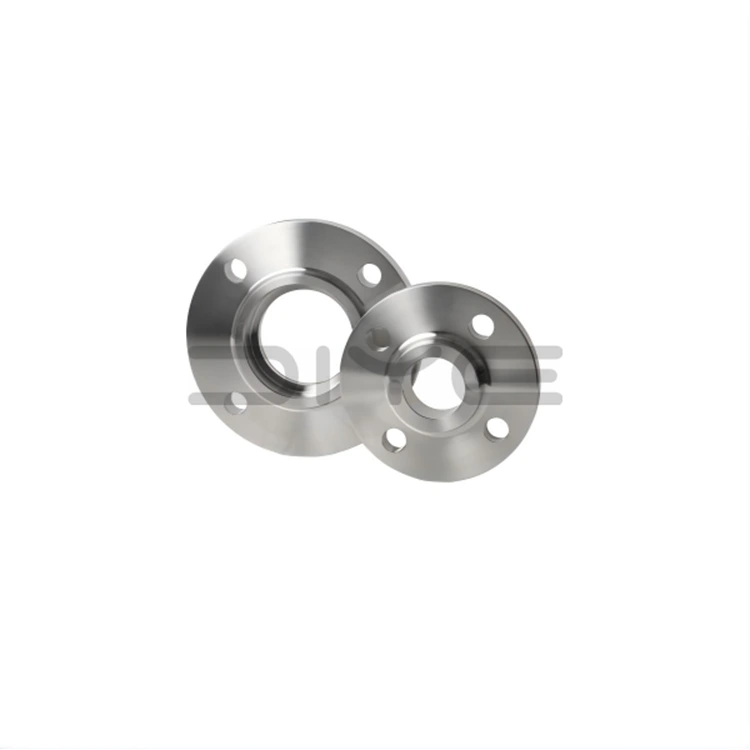

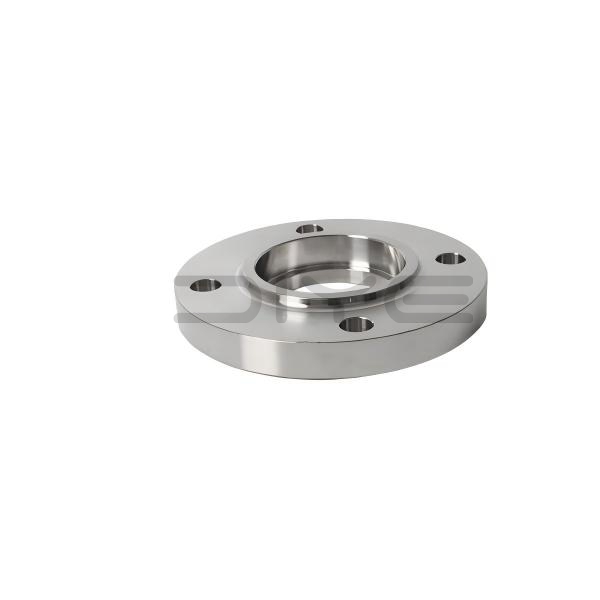

Bride de soudage à douille

Une bride à souder à douille est une bride forgée à col avec une rainure à douille interne à une extrémité. Lors de l'installation, le tuyau en acier est inséré dans l'emboîture et fixé avec une soudure d'angle externe, éliminant ainsi le besoin de biseauter l'extrémité du tuyau ou d'utiliser une plaque de support soudée bout à bout. Les produits sont principalement fabriqués selon les normes ASME B16.5, couvrant des pressions nominales de classe 150 à classe 2 500, ce qui en fait le raccordement détachable préféré pour les systèmes de tuyauterie haute pression de petit diamètre.

Types de surfaces d'étanchéité standard

1. RF (face surélevée) : le type courant de l'industrie, compatible avec les joints enroulés en spirale et les joints PTFE, adapté aux conditions générales de fonctionnement.

2. RJ (Ring Joint) : Conçu pour des conditions de température et de pression extrêmement élevées, compatible avec les joints annulaires métalliques.

3. MFM (Matching Face) : empêche l’érosion et la compression du joint, améliorant ainsi la stabilité de l’étanchéité dans des conditions difficiles.

Principe de fonctionnement et processus de soudage

1. Insertion du tuyau : Insérez le tuyau dans la douille jusqu'à ce qu'il entre en contact avec la marche interne, puis rétractez légèrement pour permettre le jeu de dilatation thermique.

2. Soudage d'angle : effectuez des soudures d'angle externes continues à la jonction de la paroi extérieure du tuyau et du col de la bride.

3. Étanchéité et soulagement des contraintes : la soudure assure la fixation structurelle et l'étanchéité ; le jeu interne absorbe la dilatation thermique, empêchant ainsi la fissuration des soudures.

4. Tests non destructifs : la soudure peut être soumise à des tests de pénétration PT pour garantir les performances d'étanchéité de précision des systèmes critiques de petit diamètre.

Avantages structurels fondamentaux

1. Bride de soudage à douille auto-centrée : La bride de soudage à douille intégrée permet un alignement automatique des tuyaux, simplifiant l'installation et garantissant une coaxialité élevée.

2. Structure forgée intégrale : la conception du col forgé monobloc offre une excellente rigidité et une résistance stable à la pression.

3. Soudage efficace et pratique : seules des soudures d'angle externes sont nécessaires, permettant une construction rapide et éliminant le besoin d'un soudage à pénétration complète.

4. Protection contre les contraintes thermiques : un espace de dilatation dédié est prévu au bas du tuyau pour libérer les contraintes thermiques à haute température et empêcher la rupture des joints.

Spécifications et options de matériaux

1. Tailles standard : principalement DN15-DN50 (NPS 1/2″-2″), optimisées pour les systèmes haute pression de petit diamètre.

2. Pressions nominales : les spécifications couramment utilisées sont la classe 300/600 et supérieure, adaptées aux conditions de moyenne et haute pression.

3. Types de matériaux : Disponible en acier au carbone ASTM A105, en acier inoxydable 304/316L, en acier allié et en acier forgé à basse température.

Scénarios d'application et capacités de service

Les brides de soudage à douille DIYE VALVE sont largement utilisées dans les projets pétroliers et gaziers, chimiques, de production d'électricité et d'ingénierie internationale. Nous proposons des tailles standards en stock ainsi que des solutions entièrement personnalisées pour les tailles non standard et les matériaux spéciaux. Chaque produit est accompagné d'un rapport complet d'inspection de qualité du fabricant d'origine, d'un certificat de matériau, de données de détection de défauts et d'un ensemble complet de documents d'exportation, garantissant une conformité totale avec les exigences de divers projets dans le monde entier.

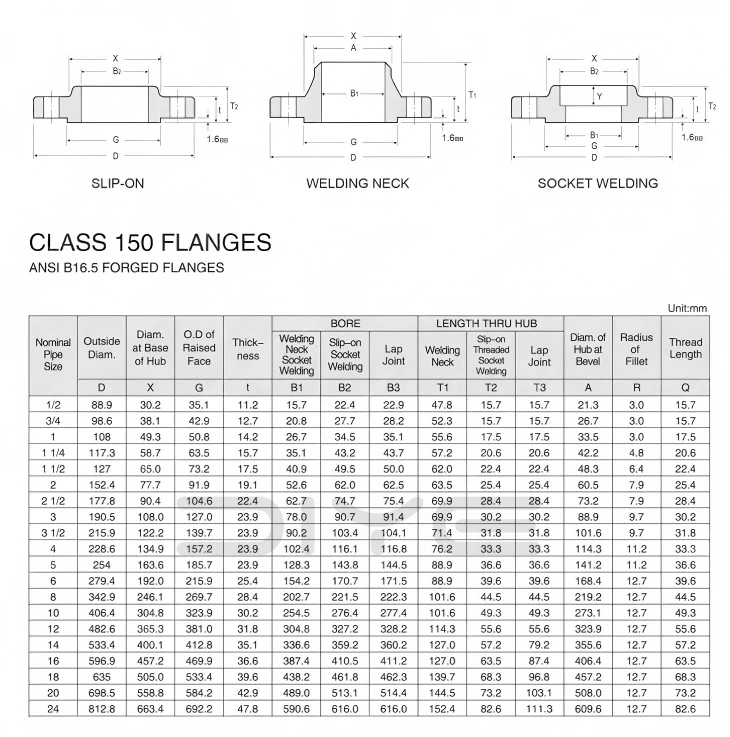

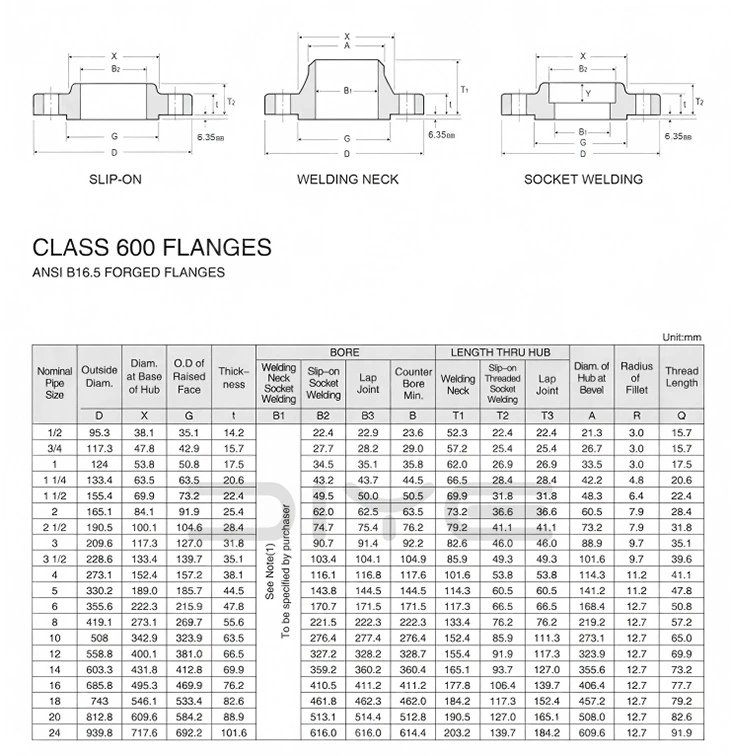

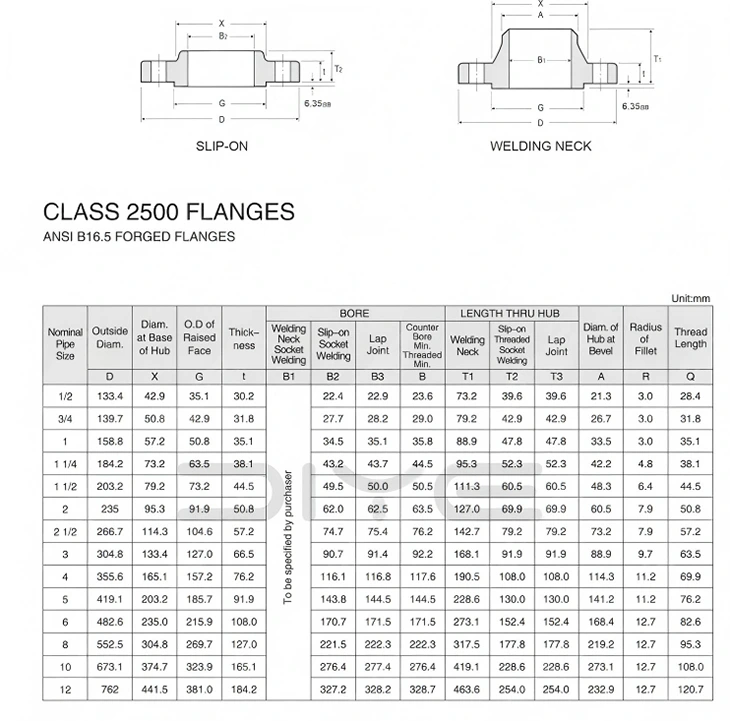

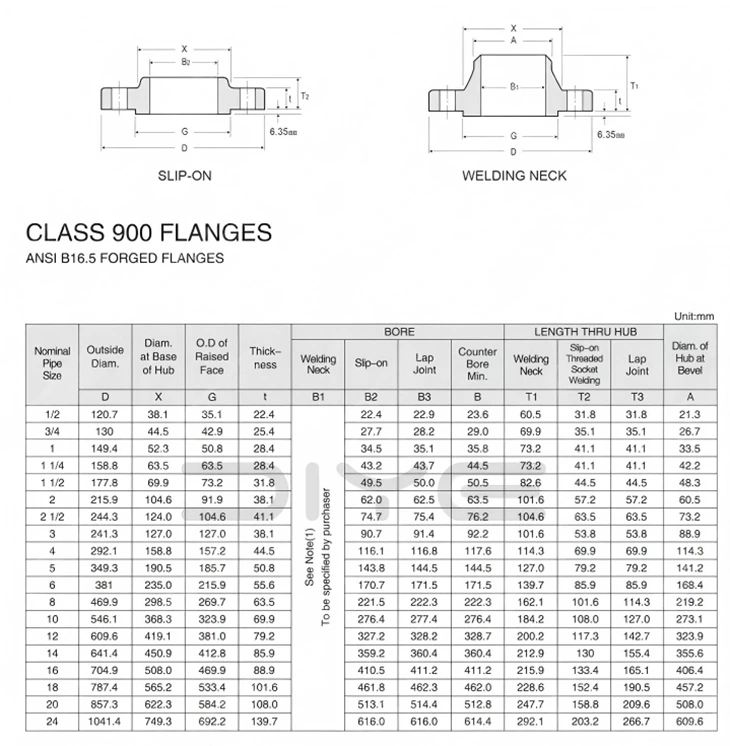

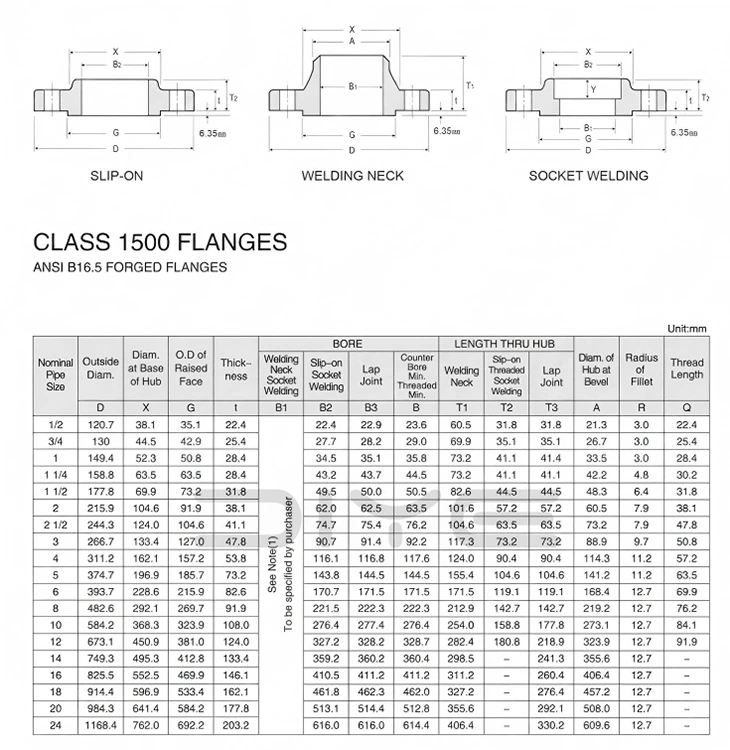

Paramètres techniques
