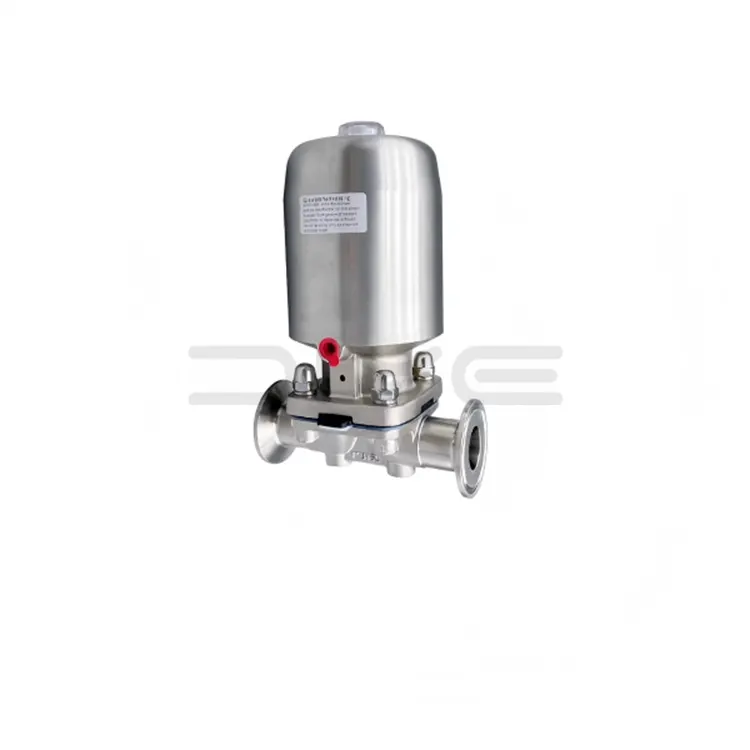

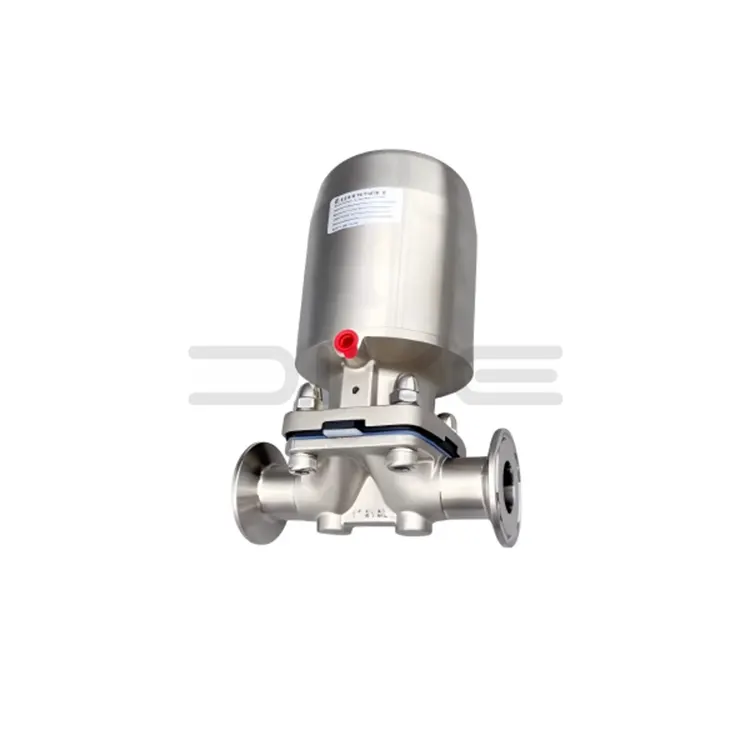

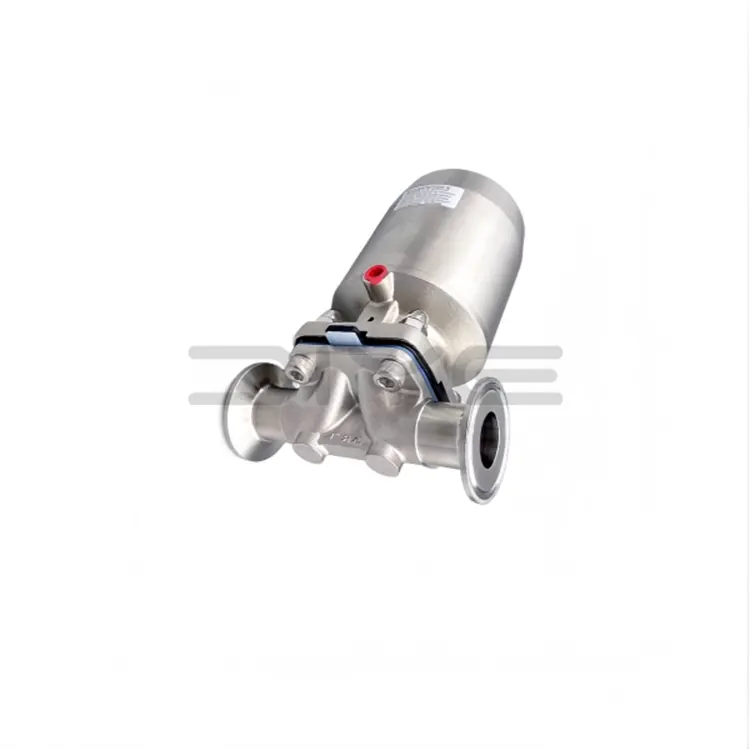

Vannes à membrane à pince pneumatique

Les vannes à membrane pneumatiques à pince DIYE VALVE sont des vannes automatiques hautes performances développées indépendamment par notre usine, spécialement conçues pour le contrôle des fluides aseptiques et de haute pureté. En tant que fabricant professionnel, nous maintenons un contrôle de qualité strict tout au long du processus. Fabriquées en Chine, ces vannes combinent des matériaux de qualité supérieure et une structure avancée, résolvant les problèmes de contamination et de nettoyage des vannes traditionnelles, ce qui en fait des composants essentiels des lignes de production aseptiques.

Caractéristiques principales du produit

1. Matériaux et conception structurelle de qualité supérieure

Les vannes à membrane à pince pneumatique utilisent de l'acier inoxydable SUS316L reconnu par l'industrie pour le corps de la vanne, qui est résistant à la corrosion, aux températures élevées et non toxique. La surface intérieure est électropolie pour empêcher l’adhésion microbienne et répond aux normes d’hygiène. La conception d'isolation à membrane (sans presse-étoupe) isole complètement la chambre à fluide de l'actionneur, éliminant ainsi la contamination et garantissant la pureté du fluide.

Équipé de connexions sanitaires telles que des pinces, SMS et DIN, l'installation et le démontage sont pratiques, compatibles avec diverses canalisations sanitaires et améliorent l'efficacité de la maintenance et du nettoyage.

2. Principe de fonctionnement stable

Les vannes pneumatiques à membrane à pince sont entraînées par de l'air comprimé propre. L'actionneur déplace la membrane de haut en bas pour obtenir un contrôle marche/arrêt : lorsque la membrane est pressée contre le siège de la vanne, elle se ferme (zéro fuite) ; lorsqu'il est relevé, il ouvre le chemin d'écoulement à passage intégral. Des actionneurs à simple effet (réinitialisation automatique en cas de manque d'air) et à double effet sont disponibles pour répondre respectivement aux scénarios de sécurité et de commutation fréquente.

3. Performances d'hygiène supérieures

La conception du canal d'écoulement sans couture empêche les résidus de matériaux et la croissance microbienne ; compatible avec les processus CIP/SIP, permettant un nettoyage et une stérilisation en ligne sans démontage, réduisant ainsi les coûts et garantissant la stérilité.

Options de diaphragme :

1. EPDM (éthylène propylène diène monomère) : -10 ~ 120 ℃, flexible et rentable, adapté à l'industrie alimentaire et aux scénarios de nettoyage CIP/SIP.

2. Diaphragme composite PTFE : résistant aux acides et aux alcalis forts, large plage de température, adapté aux scénarios de fluides corrosifs.

3. Diaphragme en silicone : non toxique et inodore, résistant à la chaleur, adapté aux industries laitières et pharmaceutiques.

4. FFKM (Fluoropolymer KM) : Résistant aux hautes températures et à la corrosion, adapté aux processus biopharmaceutiques haut de gamme.

Caractéristiques pneumatiques et d'automatisation :

1. Actionneurs hautes performances

Les actionneurs sont disponibles en alliage d'aluminium/acier inoxydable, en types à simple effet (rappel par ressort) et à double effet, avec un fonctionnement rapide et stable (cycle de 0,5 à 1 s), adaptables à différentes conditions de fonctionnement.

2. Forte compatibilité de contrôle

La configuration standard comprend des électrovannes et des interrupteurs de fin de course ; Des positionneurs intelligents et des modules de bus en option sont disponibles. L'intégration avec les systèmes PLC/DCS est possible, prenant en charge le contrôle à distance et la surveillance centralisée pour améliorer les niveaux d'automatisation.

3. Sécurité antidéflagrante fiable

Entraînement pneumatique et intrinsèquement sûr, sans étincelles électriques, adapté aux zones propres et aux emplacements dangereux inflammables/explosifs, garantissant la sécurité de la production.

Capacités d’assurance qualité et de personnalisation :

1. Contrôle de qualité strict

En tant que fournisseur responsable, chaque vanne pneumatique à membrane à pince est soumise à des tests de pression et de propreté à 100 % avant de quitter l'usine, accompagnés de certificats de matériaux et de rapports de test, garantissant la qualité.

2. Services de personnalisation professionnels

Notre usine propose des services de personnalisation complets, couvrant des matériaux spéciaux, des diamètres non standard et des connexions personnalisées. Notre équipe de professionnels peut adapter les solutions aux besoins des clients.

Domaines d'application

Ces vannes pneumatiques à membrane et à pince sont largement utilisées dans les industries alimentaire, pharmaceutique et de la bio-ingénierie. En tant que composants de contrôle essentiels, ils conviennent aux processus de contrôle des fluides tels que le transport des matières premières et le traitement des produits, garantissant ainsi la sécurité des produits.

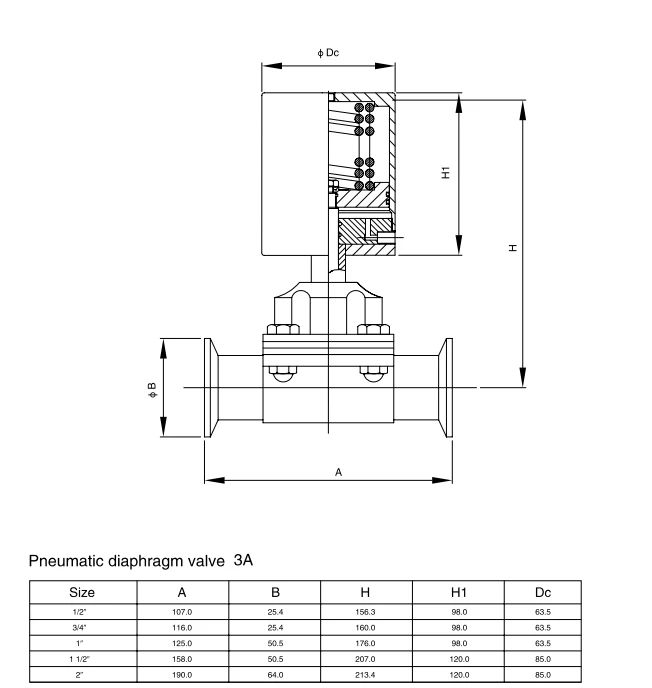

Paramètres techniques

FAQ

Q : Quelles sont les principales applications des vannes sanitaires à membrane ?

● Production pharmaceutique, bio-ingénierie, vaccins et injections

● Alimentation et boissons : produits laitiers, bière, jus de fruits, remplissage aseptique

● Cosmétiques et produits de santé

● Systèmes semi-conducteurs d'eau ultrapure et de fluides de haute pureté

Q : À quelle température et à quelle pression les vannes sanitaires à membrane peuvent-elles résister ?

● Pression : généralement 0 à 10 bars

● Température : -10℃ à 150℃ (selon le matériau du diaphragme)

● Résistance stable à la stérilisation SIP entre 121 et 135 ℃

Q : Comment choisir entre des actionneurs à simple effet et à double effet ?

● Simple effet (rappel par ressort) : se ferme ou s'ouvre automatiquement en cas de panne d'air ; axé sur la sécurité, recommandé pour les systèmes pharmaceutiques et aseptiques

● Double effet : fonctionnement rapide ; utilisé dans les canalisations générales avec une alimentation en air stable
