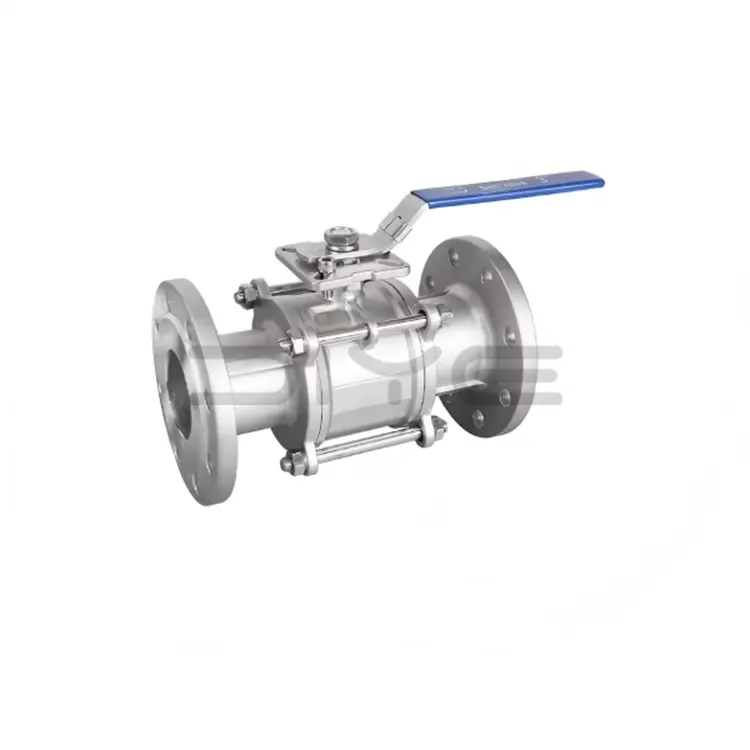

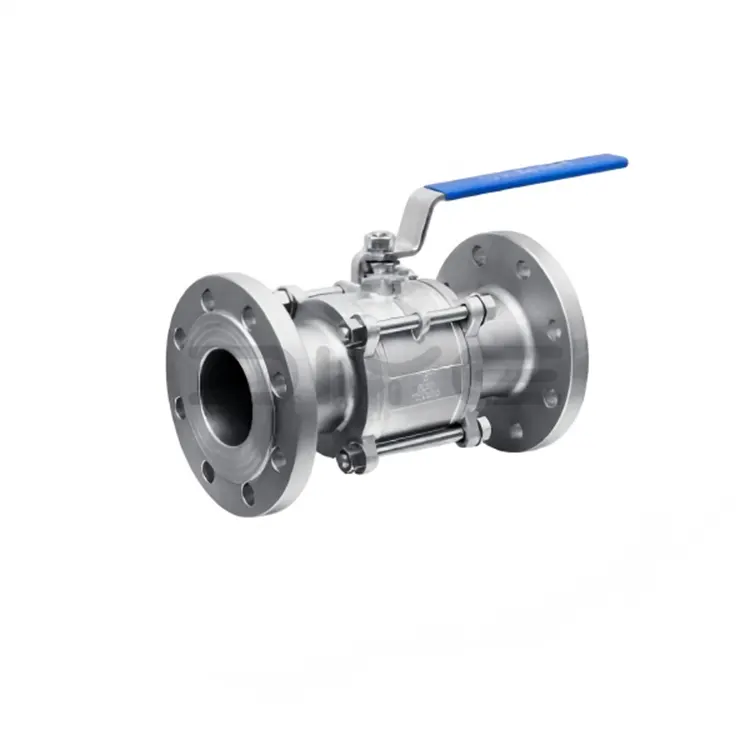

Robinet à bille à bride 3 pièces

DIYE VALVE est un exportateur professionnel et une usine de fabrication spécialisée dans les vannes à bille à brides 3PC, ancrées dans le système de fabrication industrielle avancé de la Chine. Nous adhérons à un contrôle de qualité strict tout au long du processus de production, équipés d'équipements complets de moulage, d'usinage et de test pour garantir des performances stables et une livraison rapide à nos clients mondiaux.

Structure du produit et fonctionnalités de base

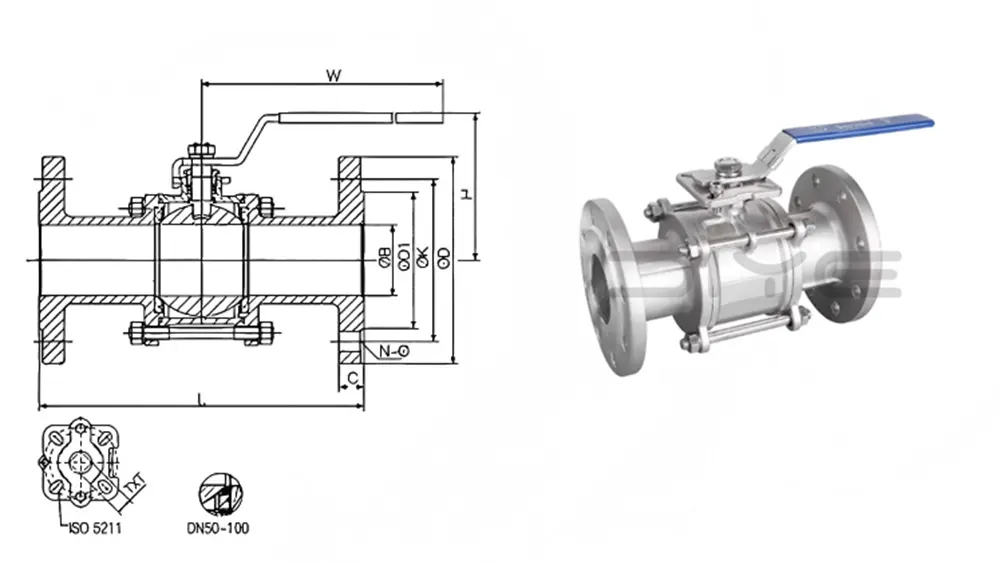

Le robinet à tournant sphérique à bride 3 pièces présente une conception divisée en trois parties. Le corps de la vanne se compose d'un corps principal central et d'embouts de bride gauche et droit, fabriqués en acier inoxydable 304/316/316L par forgeage et usinage de précision, possédant une excellente résistance à la corrosion, une résistance à haute pression et une résistance à haute température.

Avantages de base en matière de performances

1. La rotation à 90° permet une ouverture et une fermeture rapides avec une faible résistance au débit.

2. Utilise des joints PTFE haute performance pour une étanchéité bidirectionnelle sans fuite.

3. Permet le démontage et la maintenance en ligne, ce qui entraîne une longue durée de vie.

4. Compatible avec quatre méthodes d'entraînement : manuel, à vis sans fin, pneumatique et électrique.

5. Conforme aux normes internationales telles que GB, ANSI, JIS et DIN.

Principe de fonctionnement

1. Processus d'ouverture : L'unité d'entraînement du robinet à bille à bride 3 pièces fait tourner la tige et la bille de la vanne. Lorsque le trou traversant de la bille s'aligne avec le pipeline, la vanne s'ouvre complètement, permettant au fluide de s'écouler en douceur.

2. Processus de fermeture : la tige de la vanne fait tourner la boule de 90 °, alignant le trou traversant de la boule avec le pipeline. La partie solide de la bille bloque complètement le passage du fluide, permettant ainsi une fermeture fiable. À ce stade, la vanne est complètement fermée.

3. Mécanisme d'étanchéité : la bille usinée de haute précision correspond précisément à la bague d'étanchéité en PTFE, garantissant une étanchéité bidirectionnelle fiable dans diverses conditions de fonctionnement.

Applications

Le robinet à bille à bride 3 pièces convient à divers fluides, notamment l'eau, la vapeur, le pétrole, le gaz, les acides, les alcalis et les fluides corrosifs. Il est largement utilisé dans les industries pétrochimiques, agroalimentaires, pharmaceutiques, de traitement de l’eau, de CVC, de fabrication du papier et métallurgiques.

Assurance qualité et certifications :

1.Certifications faisant autorité

Détenant des certifications faisant autorité telles que ISO 9001, CE, EAC, GOST et API 6D/607, il répond directement aux exigences d'accès aux projets en Europe, en Amérique, dans la CEI, au Moyen-Orient et en Asie du Sud-Est.

2. Tests complets du processus

Analyse spectrale des matières premières, test de pression d'eau/air sous pression nominale 1,5 fois, tests de performances d'étanchéité, test de durée d'ouverture et de fermeture ≥ 100 000, garantissant une qualification du produit à 100 % avant expédition.

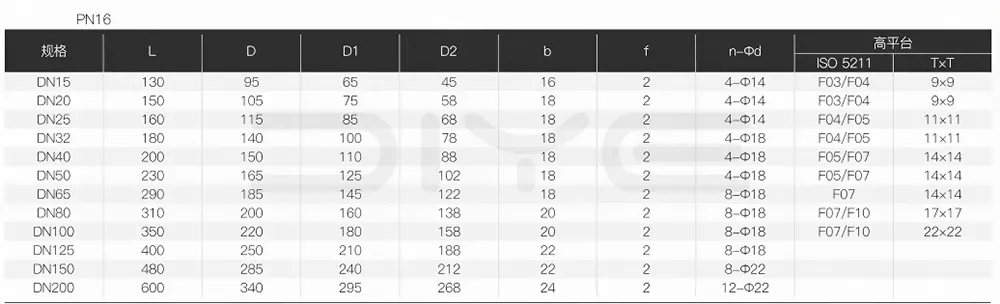

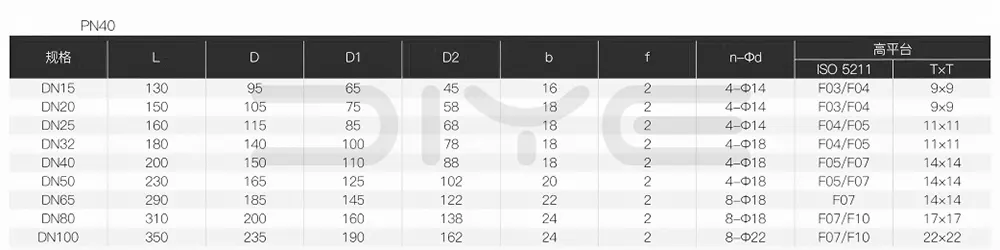

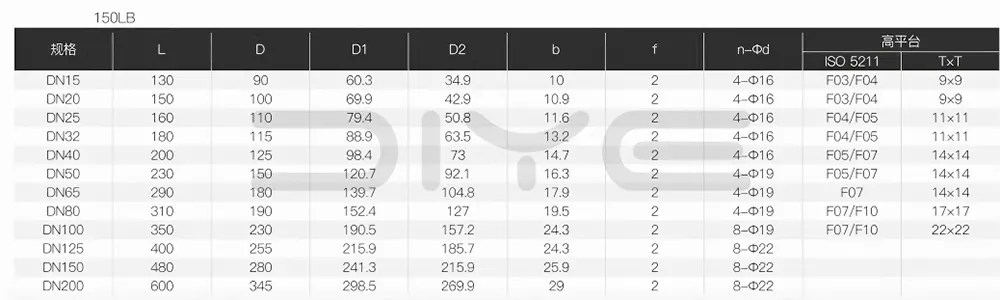

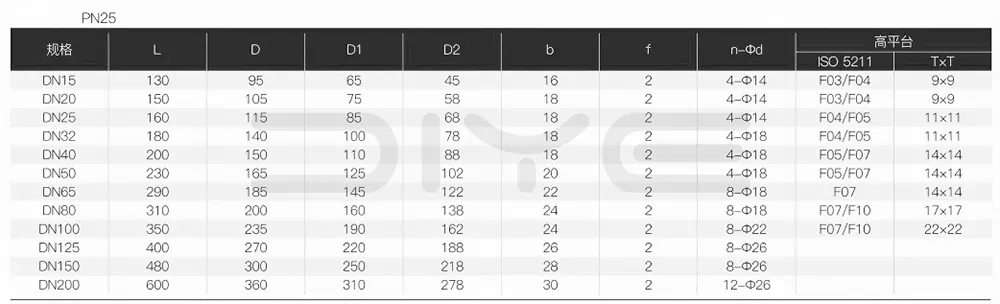

Paramètres techniques

Services de support et de personnalisation

1. Approvisionnement unique : fourniture d'un ensemble complet de vannes, d'actionneurs, de brides, de joints et de boulons, simplifiant ainsi les processus d'approvisionnement et d'installation à l'étranger.

2. Personnalisation flexible : nous pouvons ajuster les normes de filetage (NPT/BSP/G/BSPT, etc.), les pressions nominales, la sélection des matériaux, les joints, les tailles non standard, les interfaces spéciales, les modifications de plate-forme, l'impression d'apparence, la personnalisation du logo, etc., pour répondre aux divers besoins du projet en un seul arrêt.

FAQ

Q : Comment sélectionner le matériau d'étanchéité pour les robinets à tournant sphérique à bride 3PC ?

R : 1. PTFE (F4) : joint souple à usage général, température de fonctionnement de -20 ℃ à 200 ℃, offrant d'excellentes performances d'étanchéité et une excellente résistance à la corrosion.

2. PTFE renforcé : convient aux applications à températures plus élevées (≤250 ℃).

3. Joint métallique (joint dur) : conçu pour les milieux à haute température (≤ 600 ℃), à haute pression et contenant des particules.

Q : Quel est le cycle de remplacement des joints pour les robinets à tournant sphérique à brides 3 PC ?

A : 1. Soft Seal (PTFE) : 1 à 2 ans dans des conditions de travail favorables ; raccourci à 3 à 6 mois dans des conditions de travail corrosives ou à haute température.

2. Joint métallique : 3 à 5 ans, sous réserve des conditions d’usure réelles.
