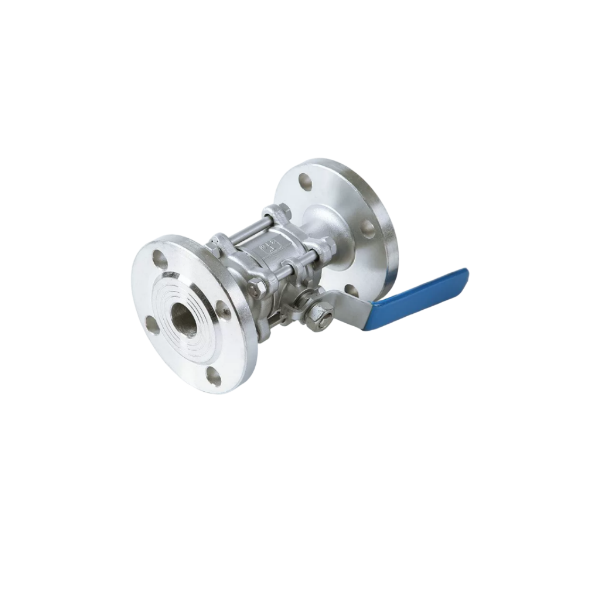

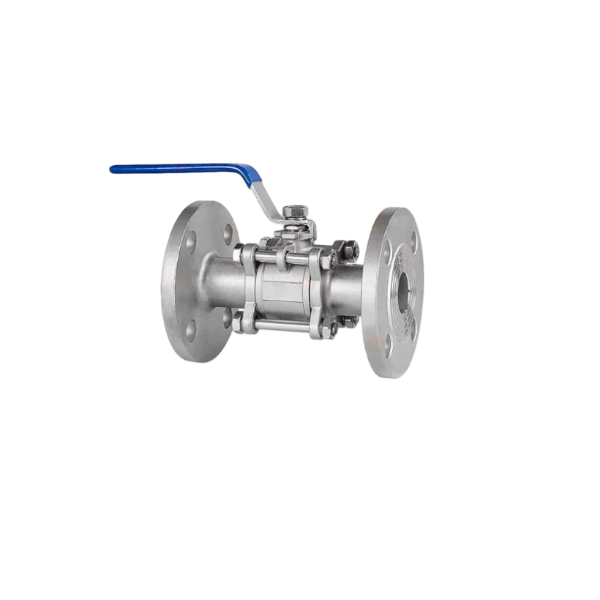

Robinet à tournant sphérique à bride en acier inoxydable 3 pièces

Présentation du produit

Le robinet à tournant sphérique à bride en acier inoxydable en 3 pièces comprend un corps forgé SS304/SS316L avec usinage CNC. Les extrémités à bride permettent un assemblage facile avec des canalisations industrielles. Équipée d'une tige anti-éruption et d'un joint de siège en PTFE, cette vanne à passage intégral minimise la perte de pression moyenne. Il adopte un support de montage standard ISO5211, disponible pour un fonctionnement par levier manuel, ou équipé d'actionneurs pneumatiques et électriques pour un contrôle automatique à distance. Largement exporté pour l'arrêt des fluides dans les systèmes de tuyauterie de produits chimiques, de traitement de l'eau, de pétrole, de gaz et de transformation des aliments.

Principe de fonctionnement

Le robinet à bille à bride en 3 parties contrôle le débit du fluide via une rotation de 90° de la bille autour de l'axe de la tige. Un alésage traversant est usiné sur la bille. Lorsque l'alésage s'aligne avec la direction du pipeline, le fluide passe librement. Après une rotation de 90 degrés, le côté solide de la bille appuie contre le siège pour bloquer le flux. Le corps divisé en trois parties renferme la bille et les pièces d'étanchéité. La tige entraîne la rotation de la bille. Un contact étroit entre la bille et le siège crée une étanchéité étanche aux bulles pour ouvrir ou fermer le fluide du pipeline.

Avantages

1.La construction divisée en trois parties permet une inspection en ligne et le remplacement du joint sans retirer la vanne entière du pipeline, ce qui réduit considérablement les coûts de maintenance.

2.Le raccordement à bride offre une pression nominale élevée et un joint de tuyau stable ; la vanne reste fixe lors du démontage de la canalisation.

3.Le corps en acier inoxydable forgé offre une résistance exceptionnelle à la corrosion et une durée de vie prolongée pour les fluides corrosifs.

4.La conception à port complet réduit la résistance à l'écoulement et empêche l'accumulation de sédiments.

5.Performances d'étanchéité fiables avec un faible couple de fonctionnement ; compatible avec les actionneurs automatiques pour télécommande.

6.La structure modulaire garantit une bonne interchangeabilité des pièces de rechange, répondant aux exigences de certification pour les projets d'exportation à l'étranger.

Paramètres techniques

FAQ

Q1 : Quelles options de matériaux sont disponibles pour ce robinet à tournant sphérique à bride 3 pièces ?

R : Le matériau du corps standard est l’acier inoxydable SS304 et SS316L. La bille et la tige sont également en acier inoxydable. Le matériau du siège est en PTFE en standard ; Le PFA est facultatif pour les conditions de travail corrosives difficiles.

Q2 : Dans quelle plage de pression et de température la vanne peut-elle fonctionner ?

A : Pression d'utilisation : PN16 / PN25 / Class150 / Class300 en option. Le siège en PTFE permet une température de fonctionnement de -20 ℃ à 180 ℃. La plage réelle dépend du choix du fluide et du joint.

Q3 : La vanne peut-elle être équipée d’actionneurs pneumatiques ou électriques ?

R : Oui. Il est construit avec une plate-forme de montage standard ISO5211. La poignée manuelle peut être remplacée par un actionneur pneumatique (simple effet/double effet) ou un actionneur électrique pour une commande automatique à distance.
