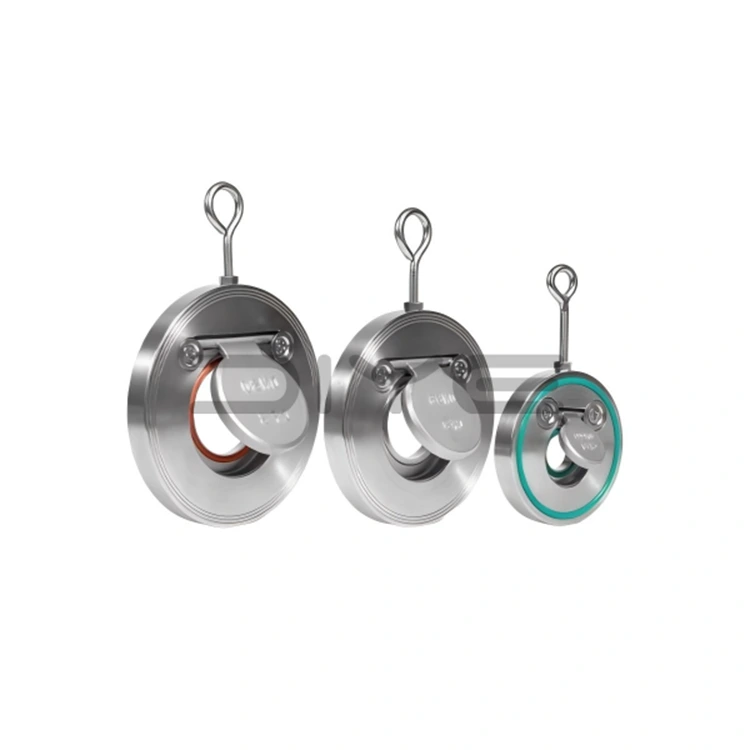

Clapet anti-retour à disque unique H74

Le clapet anti-retour à disque unique DIYE VALVE H74 présente une structure ultra-mince et compacte de type plaquette, avec une conception légère et un fonctionnement efficace comme principaux avantages. Cette vanne ne nécessite aucune bride supplémentaire et peut être directement serrée entre deux brides pour le raccordement, ce qui permet d'économiser considérablement de l'espace d'installation et de réduire les coûts de matériaux. Sa conception de canal d'écoulement interne lisse minimise la résistance à l'écoulement, garantissant une transmission efficace des médias et réduisant la consommation d'énergie.

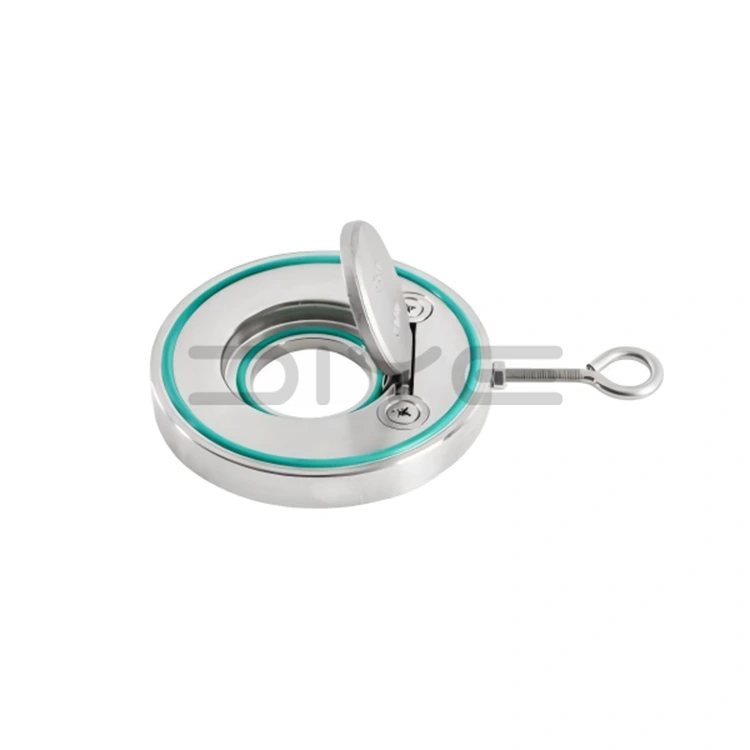

Le clapet anti-retour à disque unique H74 présente une conception de clapet à battant à disque unique. La vanne s'ouvre automatiquement en fonction de la poussée vers l'avant du fluide. Lorsque la pompe s'arrête ou qu'un reflux se produit, elle se ferme rapidement grâce au poids du disque de la vanne et à l'assistance d'un ressort interne. Cette conception garantit une ouverture et une fermeture sensibles, minimise l'impact des coups de bélier et empêche de manière fiable le reflux, protégeant ainsi la pompe et l'équipement en aval.

Système d’étanchéité et adaptabilité des applications

DIYE VALVE propose deux méthodes d'étanchéité performantes pour le modèle H74 afin de répondre à différentes conditions de fonctionnement :

1. Joint souple (EPDM/NBR)

Atteint des performances zéro fuite, adaptées aux systèmes d'eau propre à température ambiante, aux applications CVC et aux canalisations de fluides générales non corrosives.

2. Joint dur en métal (acier inoxydable 304/316)

Possède une excellente résistance aux hautes températures et aux hautes pressions, idéale pour les systèmes à vapeur et les scénarios de transmission de fluides à haute température.

Le clapet anti-retour à disque unique H74 est fabriqué à partir de matériaux de haute qualité tels que l'acier inoxydable 304 et 316L, ce qui le rend adapté à divers fluides, notamment l'eau, l'huile, les solutions acides et alcalines faibles et l'eau de mer. Il présente une excellente résistance à la corrosion et une excellente durabilité.

Capacités d’assurance qualité et de personnalisation

Chaque clapet anti-retour à disque unique DIYE VALVE H74 est fabriqué avec précision selon les normes nationales et industrielles strictes. Nous mettons en œuvre un contrôle de qualité rigoureux tout au long du processus de production pour garantir une précision élevée de l'ajustement des disques de vanne et une rotation fluide des broches de connexion. Chaque produit est soumis à des tests de pression complets en usine avant de quitter l'usine, garantissant des performances stables et une fiabilité à long terme.

Nous maintenons un inventaire régulier des spécifications standard et fournissons également des services professionnels de personnalisation non standard pour répondre aux besoins individuels des clients. Avec une qualité de produit stable et des capacités d'approvisionnement flexibles, DIYE VALVE a acquis la reconnaissance mondiale des clients, promouvant avec succès la qualité supérieure de la fabrication chinoise sur le marché international des vannes.

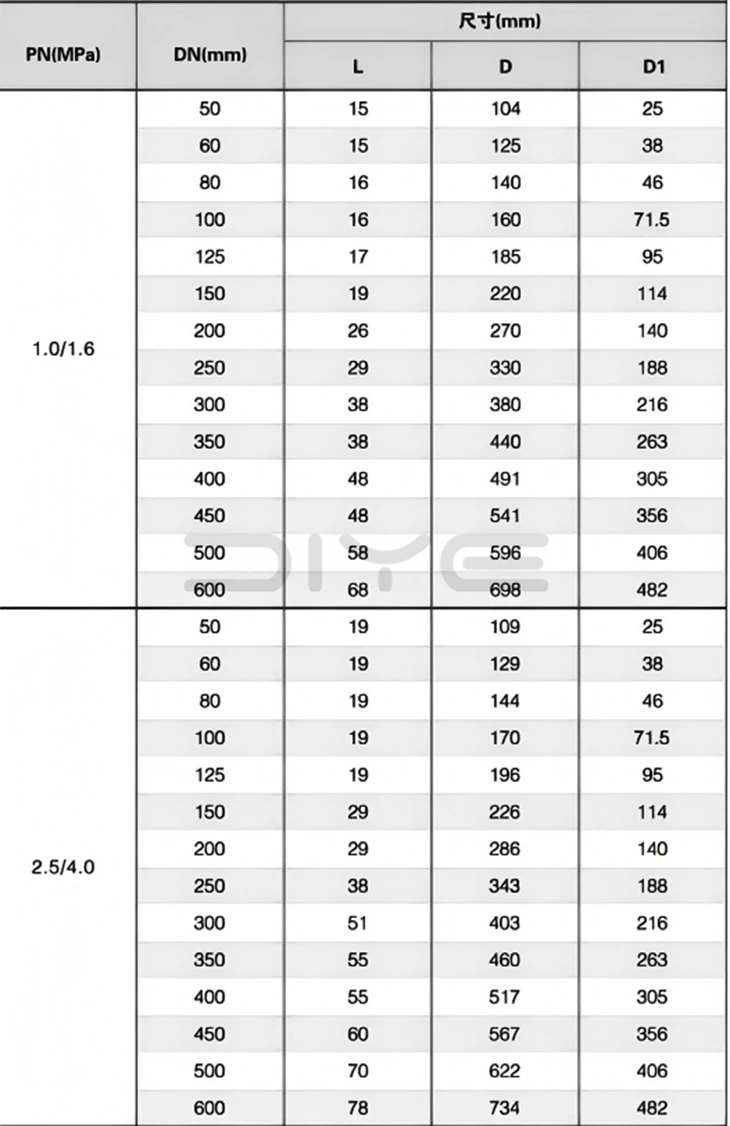

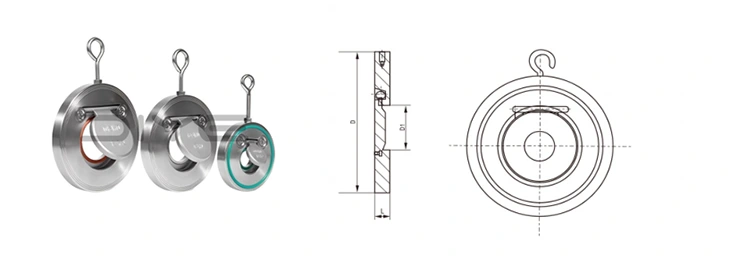

Dessins techniques

Applications industrielles

Le clapet anti-retour monodisque H74 est largement utilisé dans plusieurs secteurs industriels :

1. Systèmes d'approvisionnement en eau et de drainage

2. Tuyauterie de protection incendie

3. Installations électriques

4. Industrie de transformation chimique

5. Équipement de traitement de l'eau industrielle

6. Systèmes de chauffage, de ventilation et de climatisation (CVC)

7. Génie pétrochimique

8. Génie maritime

Avec ses performances supérieures, sa conception compacte et sa qualité fiable, la série DIYE VALVE H74 est devenue la solution de contrôle des fluides préférée pour les systèmes de tuyauterie modernes dans le monde entier.
