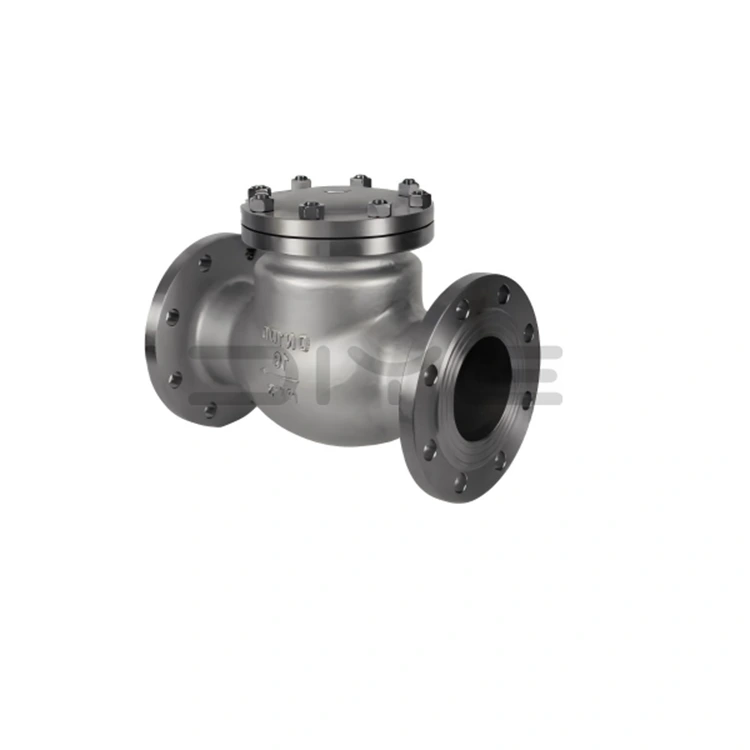

Clapets anti-retour à bride pivotante DIN

Les clapets anti-retour à bride pivotante DIN DIYE sont des vannes automatiques conçues avec précision qui sont entièrement conformes aux principales normes allemandes, notamment DIN 3356, DIN 3202 et DIN EN 1092-1. Les vannes fonctionnent de manière autonome en fonction de la pression du fluide, ne nécessitant aucun actionneur externe. Ils fournissent un mécanisme fiable et sans entretien qui évite les conséquences catastrophiques du reflux, protégeant ainsi les infrastructures de pipeline critiques.

Principe de fonctionnement et fonctions principales

1. Fonctionnement automatique

Le disque de clapet des clapets anti-retour à bride pivotante DIN s'ouvre librement sous la pression du fluide circulant vers l'avant ; Lorsque le système s'arrête, se dépressurise ou connaît une tendance au reflux, le disque de la vanne se ferme instantanément sous son propre poids et sous la contre-pression du reflux.

2. Fonctions de protection de base

- Prévention du reflux : forme un joint étanche, empêchant le reflux du fluide.

- Atténuation des coups de bélier : absorbe les chocs hydrauliques, réduisant considérablement la pression sur les pipelines et les équipements.

- Protection du système : protège les pompes, les compresseurs, les récipients sous pression et les échangeurs de chaleur des dommages causés par les chocs de pression inverse.

Caractéristiques de conception et paramètres techniques

1 Méthode et normes de connexion

Utilise des connexions à bride standard DIN, simplifiant l'installation et la maintenance ; la longueur structurelle est strictement conforme à la norme DIN 3202.

2 Large applicabilité et polyvalence

Les clapets anti-retour à bride pivotante DIN couvrent toute la gamme de diamètres du DN15 au DN1000 ; Les pressions nominales incluent PN10, PN16, PN25, PN40, PN63 et PN100, répondant aux divers besoins des réseaux de canalisations basse pression jusqu'aux systèmes de processus industriels haute pression.

3 Structure supérieure

Les canaux d'écoulement soigneusement conçus minimisent la perte de pression ; les surfaces d'étanchéité de haute précision garantissent une étanchéité étanche et fiable, même en cas de fluctuations de pression et de diverses conditions de fluides.

4. Compatibilité des médias

Convient pour l'eau, la vapeur, les produits pétroliers et divers milieux acides, alcalins et corrosifs.

Scénarios d’application et couverture du marché

Nos clapets anti-retour à bride pivotante DIN sont le produit préféré des systèmes de tuyauterie standard allemands en Europe et dans le monde, garantissant un contrôle de débit unidirectionnel stable dans plusieurs industries exigeantes, notamment :

1. Industrie pétrochimique et de transformation chimique

2. Industrie de la production d’électricité (énergie thermique et nucléaire)

3. Métallurgie et industrie minière

4. Industrie municipale de l’approvisionnement en eau et du drainage

5. Ingénierie CVC, gaz et marine

6. Projets d’ingénierie d’exportation aux normes européennes internationales

Fabrication et assurance qualité

1. Qualifications et expérience professionnelles : Tirant parti d'une expertise approfondie de l'industrie, DIYE VALVE réalise la production en série de toutes les spécifications de clapet anti-retour DIN, garantissant une qualité stable et fiable.

2. Conformité aux normes faisant autorité : chaque vanne utilise des matériaux conformes aux normes allemandes, des processus de forgeage de précision et est soumise à des tests de pression rigoureux.

3. Garantie d'intégrité : nous fournissons des rapports complets de tests de matériaux (MTR) et des données de tests de pression en usine pour chaque commande, garantissant ainsi une traçabilité et une conformité complètes tout au long du processus.

4. Solutions personnalisées : en plus des produits standard, nous fournissons professionnellement des services de vannes personnalisés utilisant des matériaux spéciaux et des tailles non standard, offrant ainsi des solutions d'approvisionnement uniques pour les projets d'ingénierie européens et internationaux complexes.

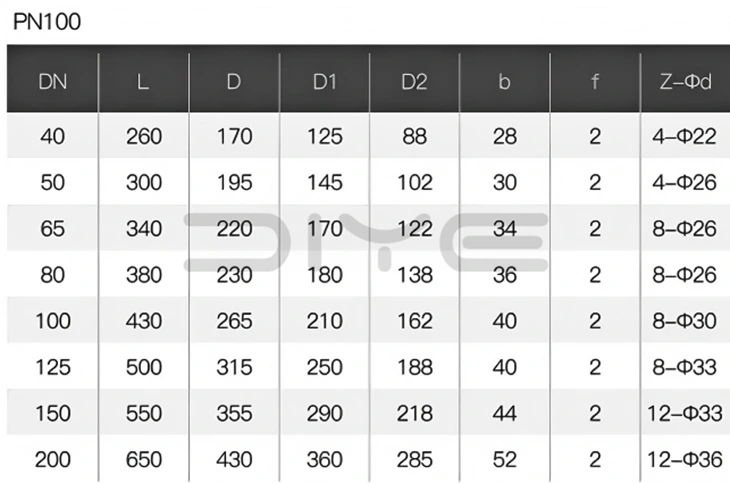

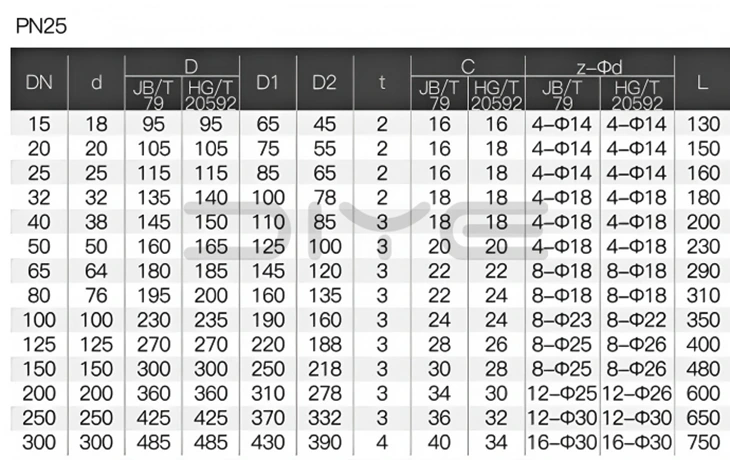

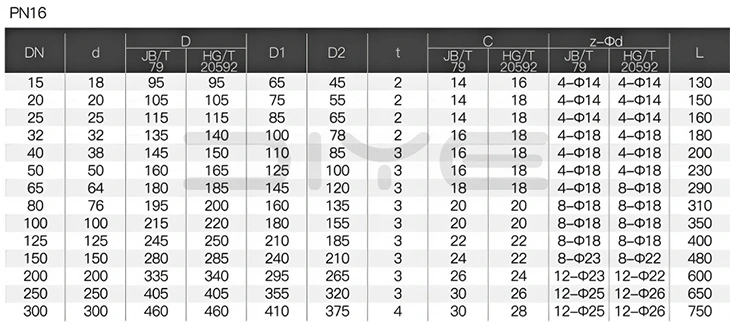

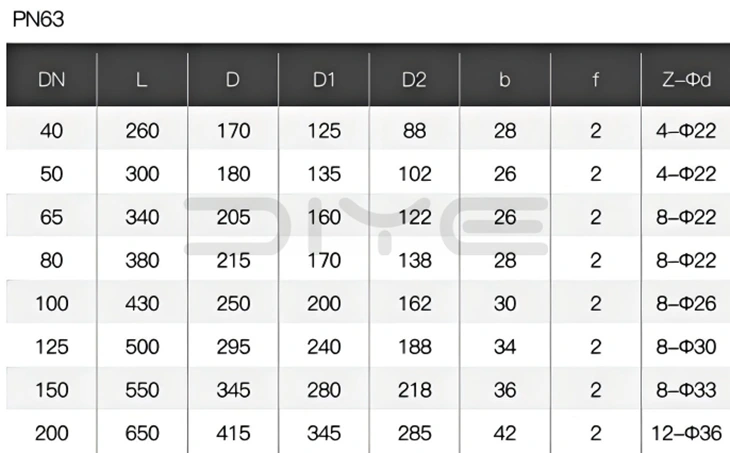

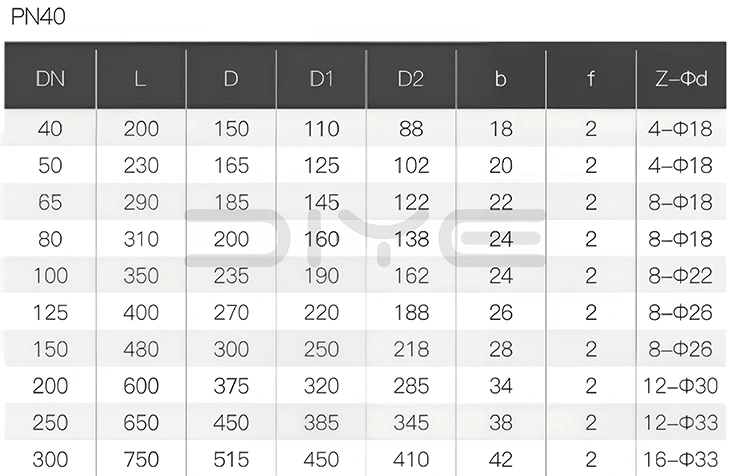

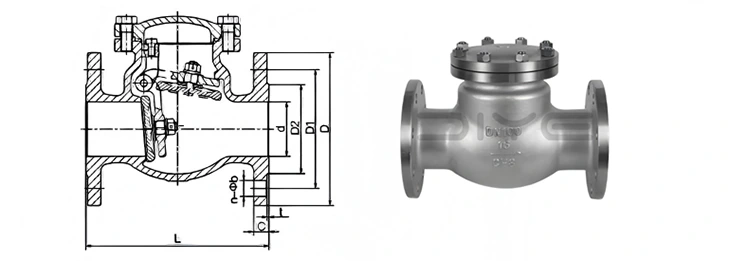

Dessins techniques

FAQ

Q : À quelles normes fondamentales les clapets anti-retour à bride pivotante DIN sont-ils conformes ?

R : Ils suivent principalement les normes DIN 3205, DIN 3206, DIN 3207, DIN 3351 et DIN 3352. Pour le raccordement par bride, ils appliquent la norme DIN EN 1090 / DIN EN 1091 / DIN EN 1092, garantissant une correspondance et une interchangeabilité parfaites avec les canalisations, brides et joints standard allemands.

Q :Que faut-il noter lors de l'installation d'un clapet anti-retour à bride ?

R : Confirmez la flèche de sens d’écoulement sur le corps de la vanne et installez-la strictement en conformité avec le sens d’écoulement du fluide. Une installation à l’envers entraînera un blocage complet du flux et une perte de la fonction de contrôle.

Q : Pourquoi y a-t-il toujours des bruits et des vibrations anormaux dans le clapet anti-retour à bride ?

R : Ceci est principalement dû à une installation près du coude, à une vitesse d'écoulement excessive ou à l'impact du disque de la vanne sur la butée. Il est recommandé d'augmenter la section droite du tuyau, de passer à une structure à fermeture lente ou d'ajuster la vitesse d'écoulement du pipeline.

Q : Pouvez-vous fournir un ensemble complet de clapets anti-retour DIN standard allemands ?

R : En tant que fabricant source, Diye fabrique des clapets anti-retour à bride pivotante DIN de toutes les tailles. Nous effectuons strictement l’usinage, les tests de pression et le marquage conformément aux normes allemandes. Nous pouvons fournir un ensemble complet de rapports sur les matériaux et de données de tests de pression en usine, et prendre en charge la personnalisation de calibres et de matériaux spéciaux.
