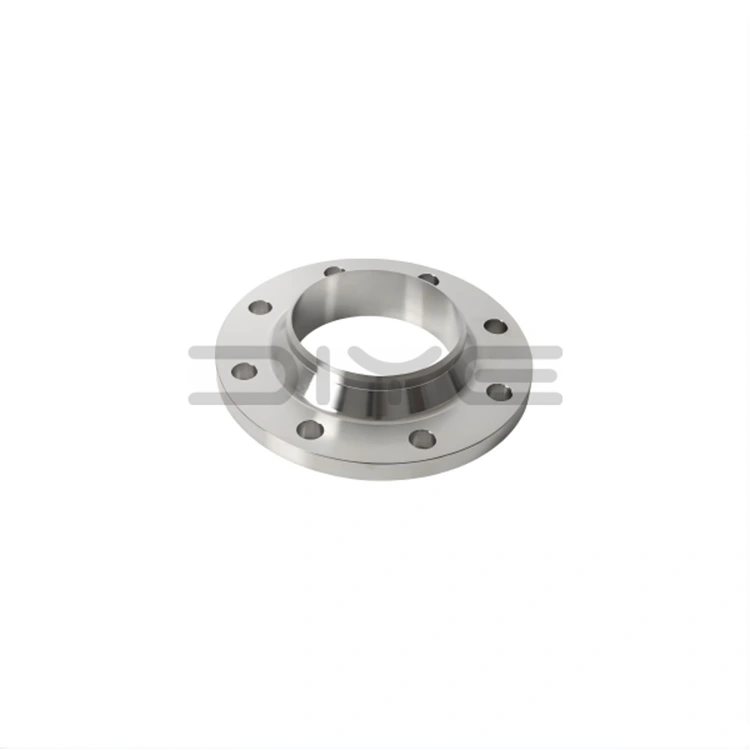

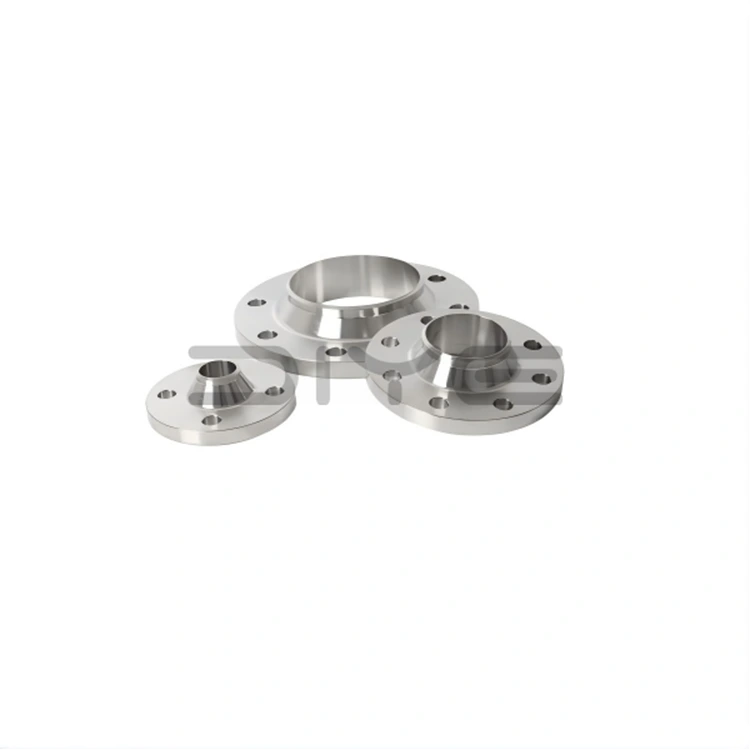

Bride à souder ANSI B16.5

Chaque bride à souder DIYE VALVE ANSI B16.5 est soumise à des tests rigoureux, y compris une inspection dimensionnelle, une vérification des matériaux, des tests par ultrasons et des tests de pression, garantissant une conformité totale avec ANSI B16.5 et les normes de qualité internationales. Notre processus de production verticalement intégré, des matières premières aux produits finis, garantit une qualité constante des produits, une traçabilité et des performances fiables dans diverses applications critiques.

Conception et structure

1. Conformité aux normes : Entièrement conforme aux normes ANSI/ASME B16.5, couvrant des pressions nominales de 150 à 2 500 et des diamètres nominaux (NPS) de 1/2 pouce à 24 pouces, avec prise en charge des conceptions personnalisées de grand diamètre.

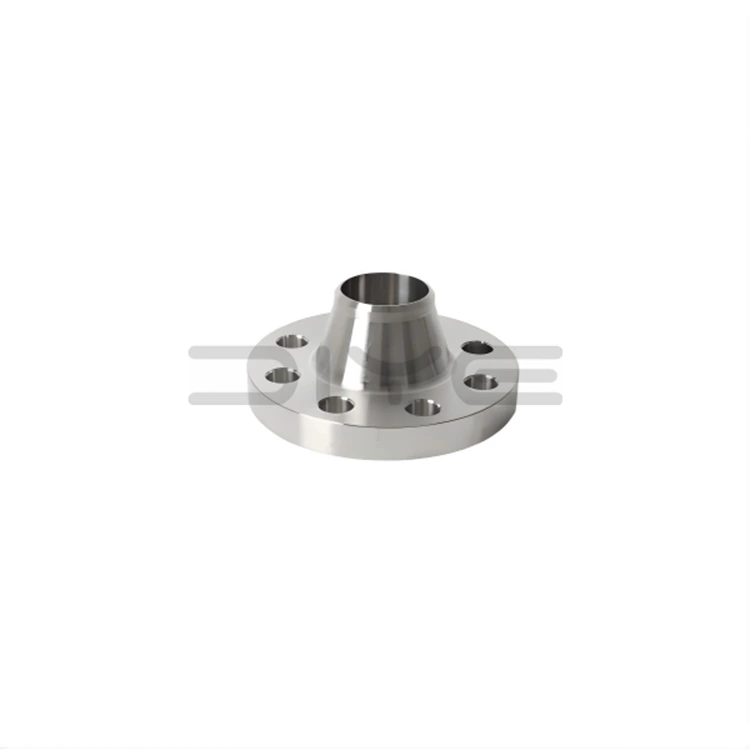

2. Construction forgée intégrale : les brides à col soudé ANSI B16.5 présentent une conception longue, conique et à col haut avec un arc de transition lisse, forgées à partir de matériaux standard américains de haute qualité, notamment l'acier au carbone A105, l'acier inoxydable F304/F316L et l'acier allié.

3. Surfaces d'étanchéité de précision : la face surélevée standard (RF), la face de joint annulaire (RJ) et la surface rugueuse de la face (MFM) sont usinées à l'aide d'un usinage CNC pour garantir un ajustement serré du joint et des performances sans fuite.

4. Connexion soudée bout à bout : conçue pour le soudage bout à bout à pénétration complète sur les pipelines, garantissant un transfert de contrainte transparent et éliminant la concentration de contraintes au bas du moyeu.

Avantages clés

1. Résistance exceptionnelle à la température et à la pression : spécialement conçu pour résister aux cycles thermiques sévères, aux hautes pressions, aux vibrations et au fluage thermique, adapté aux environnements de travail les plus exigeants.

2. Étanchéité stable en permanence : des joints soudés robustes et des surfaces d'étanchéité usinées avec précision fournissent une étanchéité permanente et sans entretien, cruciale pour les environnements dangereux et toxiques.

3. Rigidité structurelle supérieure : la conception à col haut des brides à souder ANSI B16.5 offre une excellente rigidité, résistance à la déformation et à la fatigue, garantissant une longue durée de vie sous charge cyclique.

4. Inspectable et fiable : les soudures à pénétration complète permettent des tests non destructifs (CND), garantissant que la qualité du produit répond aux normes strictes de l'industrie.

5. Spécifications complètes et approvisionnement stable : la production interne garantit un stock suffisant, une livraison rapide et la capacité de fournir des produits rentables aux clients mondiaux.

Applications industrielles

Les brides à souder DIYE VALVE ANSI B16.5 sont le produit standard préféré pour les scénarios d'application clés suivants :

1. Industrie pétrolière et gazière : pipelines, raffineries et plates-formes offshore.

2. Industrie chimique : systèmes de médias à haute température, haute pression et corrosifs.

3. Industrie de production d’électricité : conduites de vapeur, boucles de chaudières et systèmes auxiliaires de centrales électriques.

4. Récipients sous pression : réservoirs de stockage, réacteurs et équipements de traitement exigeant la plus haute intégrité.

5. Tuyauterie à haute intégrité : systèmes de transport de fluides inflammables, explosifs et hautement toxiques.

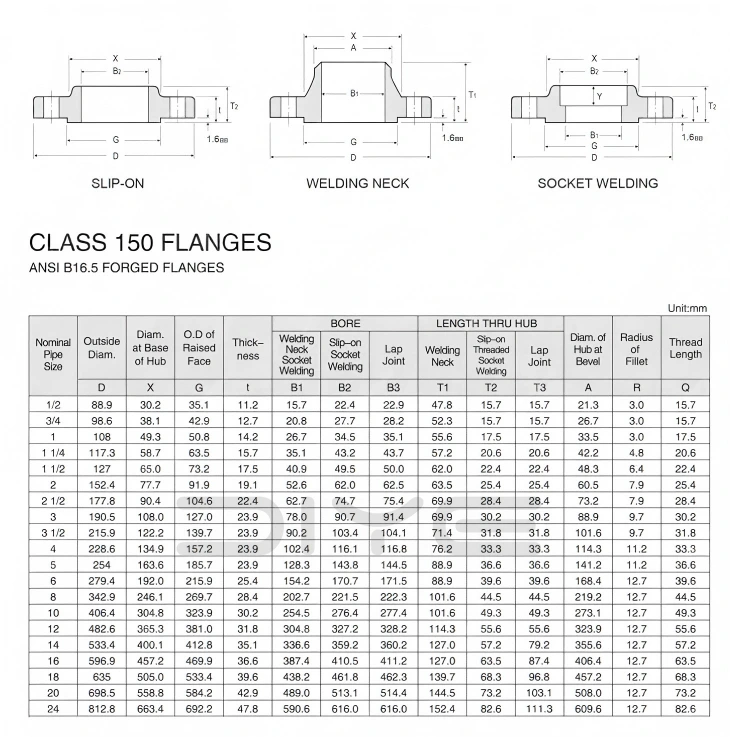

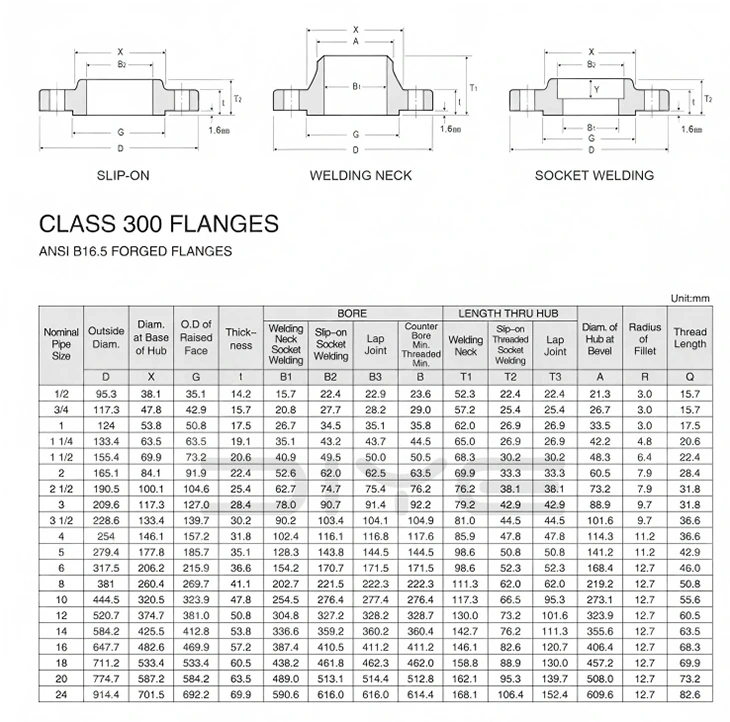

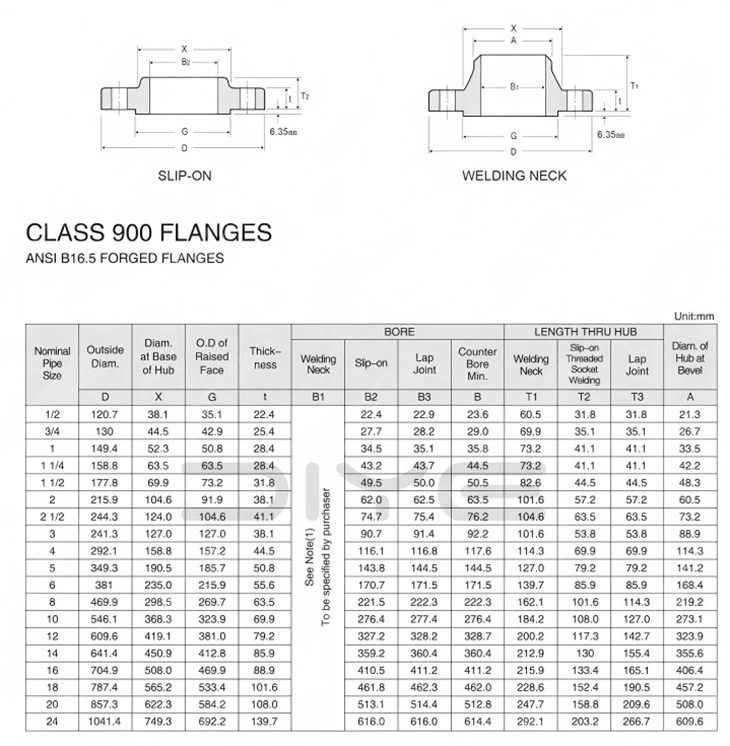

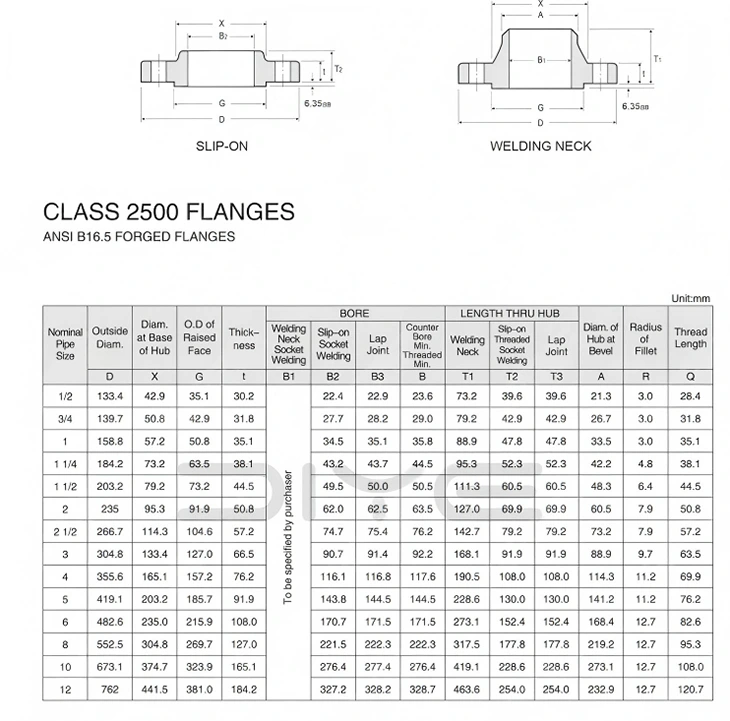

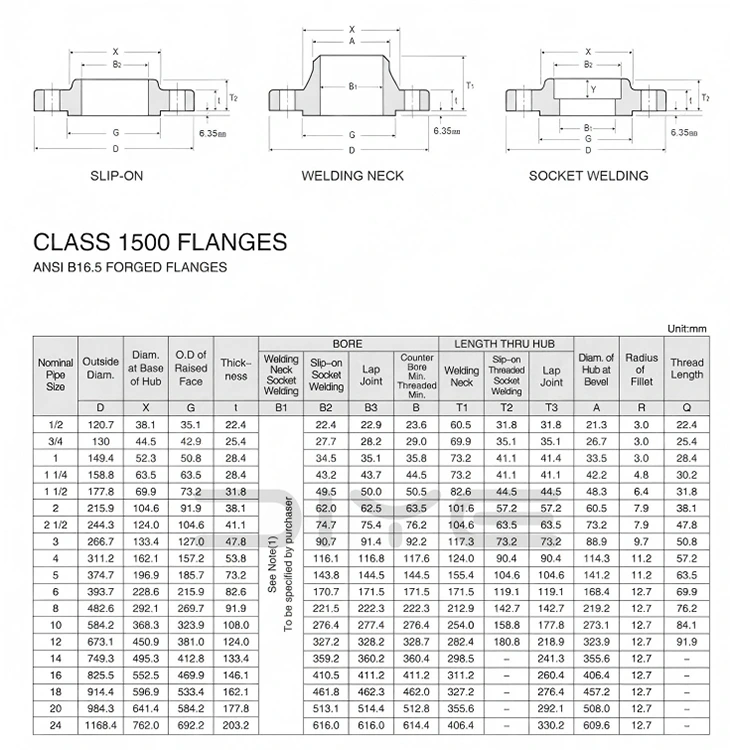

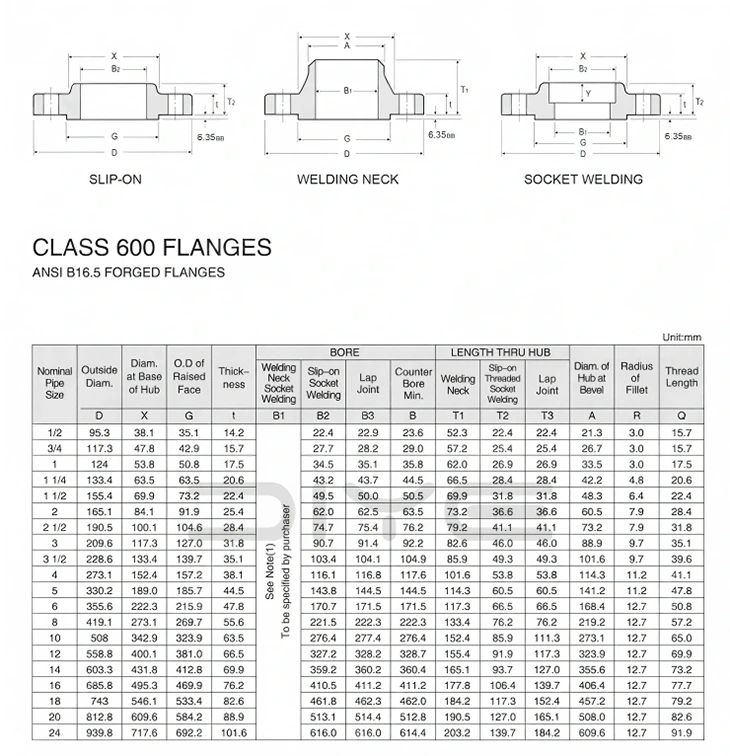

Paramètres techniques

FAQ

Q : La classe de bride standard américaine et la norme chinoise PN peuvent-elles être interchangées ?

R : Ils ne peuvent pas être directement échangés. La classe fait référence à la pression nominale standard américaine, qui est différente du système de pression nominale PN. Le diamètre extérieur, les trous de boulons et les dimensions de la surface d'étanchéité ne correspondent pas, et leur mélange et leur connexion sont strictement interdits.

Q : Qu'est-ce que le NPS dans les brides standard américaines ? Comment cela correspond-il au DN ?

R : NPS fait référence au diamètre nominal standard américain (pouces). Par exemple, NPS2 = DN50. Ceci est à titre de référence seulement. Lors de l'installation et de la commande, la classe NPS + doit être strictement respectée et le DN seul ne peut pas être invoqué.

Q : Quelles sont les différences entre les brides WN et SO ?

A : Bride à souder par col WN : forgeage à col long, soudage à pénétration complète, résistant aux températures élevées et à la haute pression, résistant aux vibrations, utilisé pour les canalisations principales, les récipients sous pression, les milieux inflammables et explosifs ;

Bride à souder bout à bout sans col SO : Soudage par bouchon à col court, installation simple, faible coût, convient uniquement aux canalisations de traitement ordinaires à moyenne et basse pression, à température normale.

Q : Quel type de tuyau en acier doit être utilisé avec des brides standard américaines ?

R : L’acier au carbone utilise des tuyaux sans soudure standard américains ASTM A106/A53 ; L'acier inoxydable utilise des tuyaux de la série ASTM A312.
