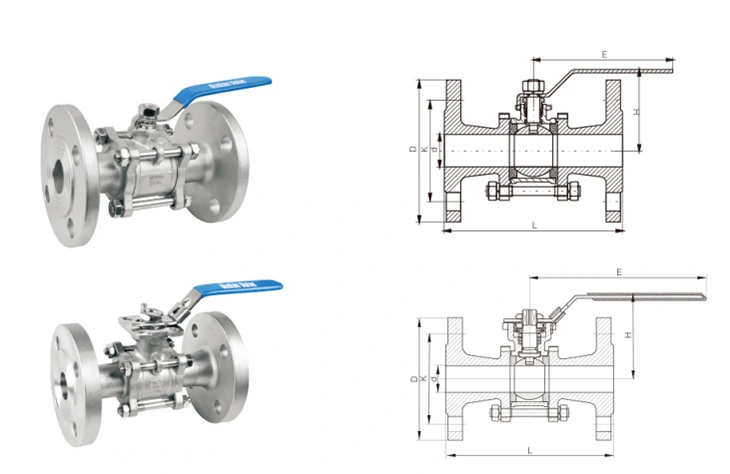

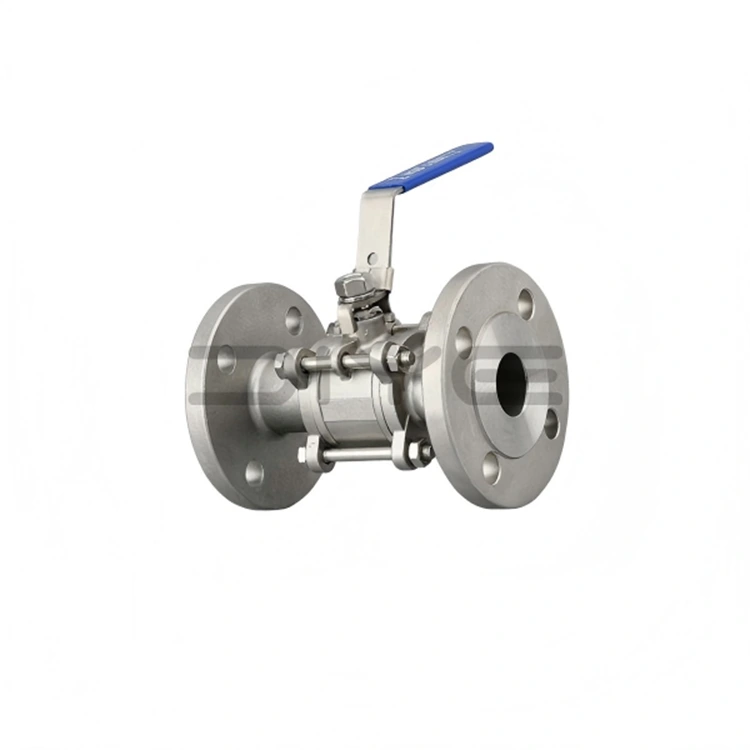

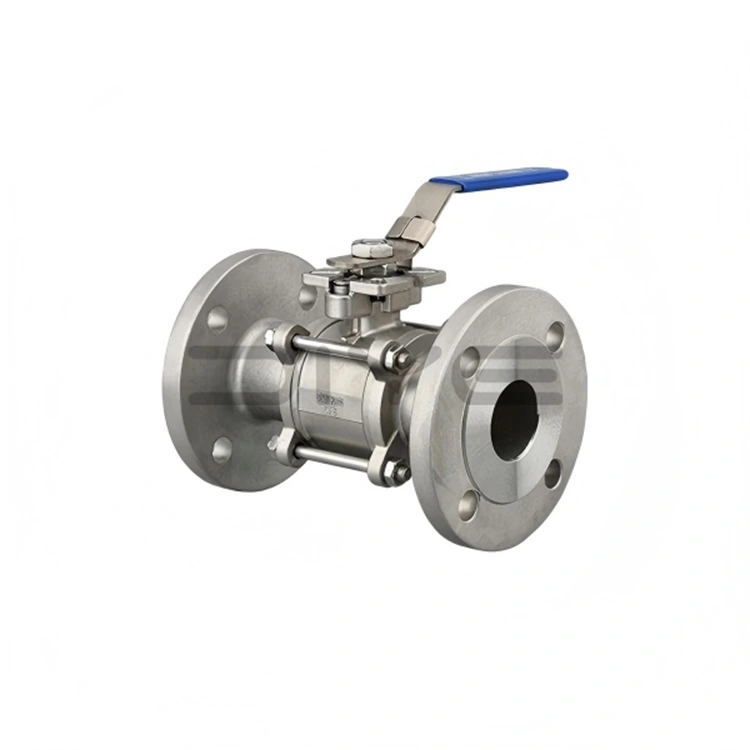

Robinet à tournant sphérique à bride 3 pièces avec support de montage

Notre robinet à bille à bride 3 pièces avec supports de montage est conçu pour le montage direct de l'actionneur et la maintenance en ligne. Le corps principal est construit en acier inoxydable 304 ou 316L (l'acier moulé est disponible pour des applications spécifiques), avec une structure de corps de vanne boulonnée en trois parties et une conception de plate-forme haute conforme aux normes ISO 5211. Il prend en charge le contrôle d'automatisation pneumatique/électrique et est conforme aux normes de bride GB (norme nationale chinoise), ANSI (norme américaine) et DIN (norme allemande). Un système de contrôle qualité complet garantit des performances constantes sur tous les lots de production.

Avantages structurels fondamentaux

1. Structure détachable en trois pièces

- Composé d'un corps de vanne gauche, d'un corps de vanne droit et d'un corps de vanne central (comprenant un ensemble noyau à bille et tige), fixés avec des boulons.

- La maintenance en ligne est possible sans démonter complètement la vanne du pipeline. Desserrez simplement les boulons, retirez le corps de la vanne centrale et retirez rapidement le noyau sphérique, les joints et autres composants internes pour faciliter le nettoyage, l'entretien et le remplacement des pièces vulnérables.

- La répartition distribuée des contraintes améliore la résistance globale du corps de vanne, le rendant adapté au fonctionnement des pipelines à moyenne et haute pression et empêchant efficacement la déformation et les fuites du corps de vanne.

- Réduit les temps d'arrêt pour la maintenance et diminue les coûts de maintenance, ce qui le rend particulièrement adapté aux conditions de fonctionnement complexes nécessitant une maintenance fréquente.

2. Structure de tige à plate-forme élevée conforme à la norme ISO 5211

- La conception intégrée à plate-forme haute est entièrement conforme aux normes ISO 5211, permettant l'installation directe d'actionneurs pneumatiques/électriques sans supports supplémentaires.

- Le robinet à tournant sphérique à bride en 3 pièces avec coussin de montage est doté d'une structure de tige montée en bas et d'une conception de compression automatique de garniture à ressort à double disque, optimisant les performances d'étanchéité de la tige et empêchant l'éjection de la tige en cas d'augmentation anormale de la pression dans la chambre de la vanne, améliorant ainsi la sécurité opérationnelle.

- Certains modèles sont équipés d'un dispositif antistatique pour libérer efficacement l'électricité statique et prévenir les risques de sécurité causés par l'accumulation d'électricité statique, ce qui les rend adaptés aux applications avec des supports inflammables et explosifs.

- prend en charge le contrôle automatique et le fonctionnement à distance, améliorant ainsi l'efficacité opérationnelle dans la production sur chaîne d'assemblage et les scénarios sans surveillance.

Spécifications et norme

1. Gamme de tailles : DN10–DN200 (1/4 pouce – 8 pouces)

2. Normes de bride : GB (projets d'ingénierie nationaux), ANSI (marché nord-américain), DIN (marché européen)

3. Matériau du corps de vanne : acier inoxydable 304, acier inoxydable 316L, acier moulé (personnalisable selon les conditions de fonctionnement)

Matériaux d'étanchéité et performances

1. Polytétrafluoroéthylène (PTFE) : forte résistance à la corrosion, excellent effet d'étanchéité, plage de température de -29 ℃ à + 150 ℃, faible coût, adapté aux conditions normales de température, de pression et de milieux sans particules, le plus largement utilisé et peut obtenir une étanchéité bidirectionnelle sans fuite.

2. Sulfure de polyphénylène (PPL) : robinet à bille à bride 3 pièces avec coussinet de montage, résistance supérieure aux hautes températures et à l'usure, résistance à la température jusqu'à -29 ℃ à + 300 ℃, adapté aux hautes températures, aux hautes pressions et aux fluides contenant de légères particules, adapté aux conditions industrielles complexes telles que les industries pétrolières et chimiques, une étanchéité stable et une longue durée de vie.

3. Polytétrafluoroéthylène renforcé (RPTFE) : optimisé et renforcé à base de PTFE, il combine résistance à la corrosion et résistance à l'usure, ce qui le rend adapté à diverses conditions de fonctionnement conventionnelles et légèrement complexes, améliorant encore la fiabilité de l'étanchéité.

Service et assistance

S'appuyant sur plus de 10 ans d'expérience dans l'exportation de robinets à tournant sphérique à bride 3 pièces avec supports de montage, DIYE VALVE a mis en place une équipe de service après-vente professionnelle. Dès réception de demandes après-vente ou de rapports de défauts, nous répondrons dans les 24 heures, dépannerons rapidement et fournirons des solutions pour assurer le fonctionnement normal de l'équipement du client.

Nous maintenons un large inventaire de pièces de rechange originales et compatibles (bagues d'étanchéité, boulons, tiges de valve, etc.) pour une expédition rapide, répondant aux besoins de remplacement des clients et minimisant les pertes dues aux temps d'arrêt. Nous fournissons également des conseils techniques gratuits couvrant les spécifications d'installation, la maintenance quotidienne et le dépannage, et pouvons proposer des services techniques sur site à la demande du client.

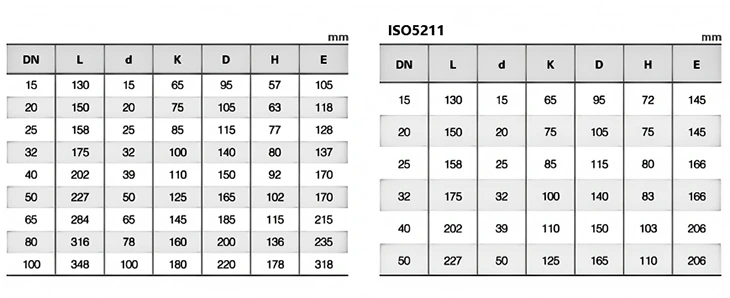

Paramètres techniques

FAQ

Q : Quelles normes sont suivies pour l'inspection du robinet à tournant sphérique à bride haute en trois parties ? Quels indicateurs de performance sont assurés de répondre aux normes ?

R : Le robinet à tournant sphérique à bride haute en trois parties suit strictement les normes GB/T-13927 et API 598 en matière d'inspection. Avant de quitter l'usine, chaque vanne est soumise à des tests de pression stricts (pression d'eau et pression d'air), des tests de précision dimensionnelle, des tests de performances d'étanchéité et des inspections d'apparence. Ces tests garantissent que les indicateurs de performance de base tels que la capacité de charge, les performances d'étanchéité et la précision dimensionnelle répondent aux normes, et qu'il est strictement interdit aux produits non qualifiés de quitter l'usine.

Q : Puis-je acheter rapidement des accessoires appropriés si la bague d'étanchéité du robinet à tournant sphérique à bride haute en trois parties est endommagée ?

R : Oui. En tant que fabricant source, Diye maintient un stock à long terme de bagues d'étanchéité d'origine compatibles et de divers accessoires (tels que des boulons et des tiges de valve). Nous pouvons livrer les marchandises rapidement pour répondre à vos besoins de remplacement d'accessoires, réduire les pertes dues aux temps d'arrêt des équipements et fournir des conseils techniques gratuits sur le remplacement afin de garantir un remplacement fluide et efficace.

Q : Quels sont les principaux matériaux en option pour le corps de vanne, le noyau à bille et la tige de vanne du robinet à tournant sphérique à bride haute en trois parties ? Comment sélectionner le matériel ?

R : Les principaux matériaux facultatifs de base comprennent trois types : l'acier inoxydable 304, l'acier inoxydable 316L et l'acier au carbone. La référence de sélection est la suivante : ① Acier inoxydable 304 : convient aux conditions de travail conventionnelles pour l'eau, le pétrole, le gaz et les conditions de travail à base d'acide faible et de corrosion non forte, avec un rapport qualité-prix exceptionnel, adapté aux pipelines industriels et civils ordinaires ; ② Acier inoxydable 316L : ajouté avec un élément en molybdène, qui a une plus grande résistance à la corrosion et à l'oxydation, adapté aux conditions de travail complexes telles que les solvants acides, l'eau de mer et les produits chimiques forts, et convient aux scénarios haut de gamme tels que le pétrole et les produits pharmaceutiques ; ③ Acier au carbone : haute résistance structurelle et excellentes performances de résistance à la pression, adapté aux conditions de travail à haute pression et non corrosives et aux scénarios de charges lourdes. Tous les matériaux sont produits par l'usine d'origine de Diye et peuvent être personnalisés selon les besoins.
